Circuit Protection Devices
CIRCUIT PROTECTION DEVICES
| Component | Component Location |
|---|---|

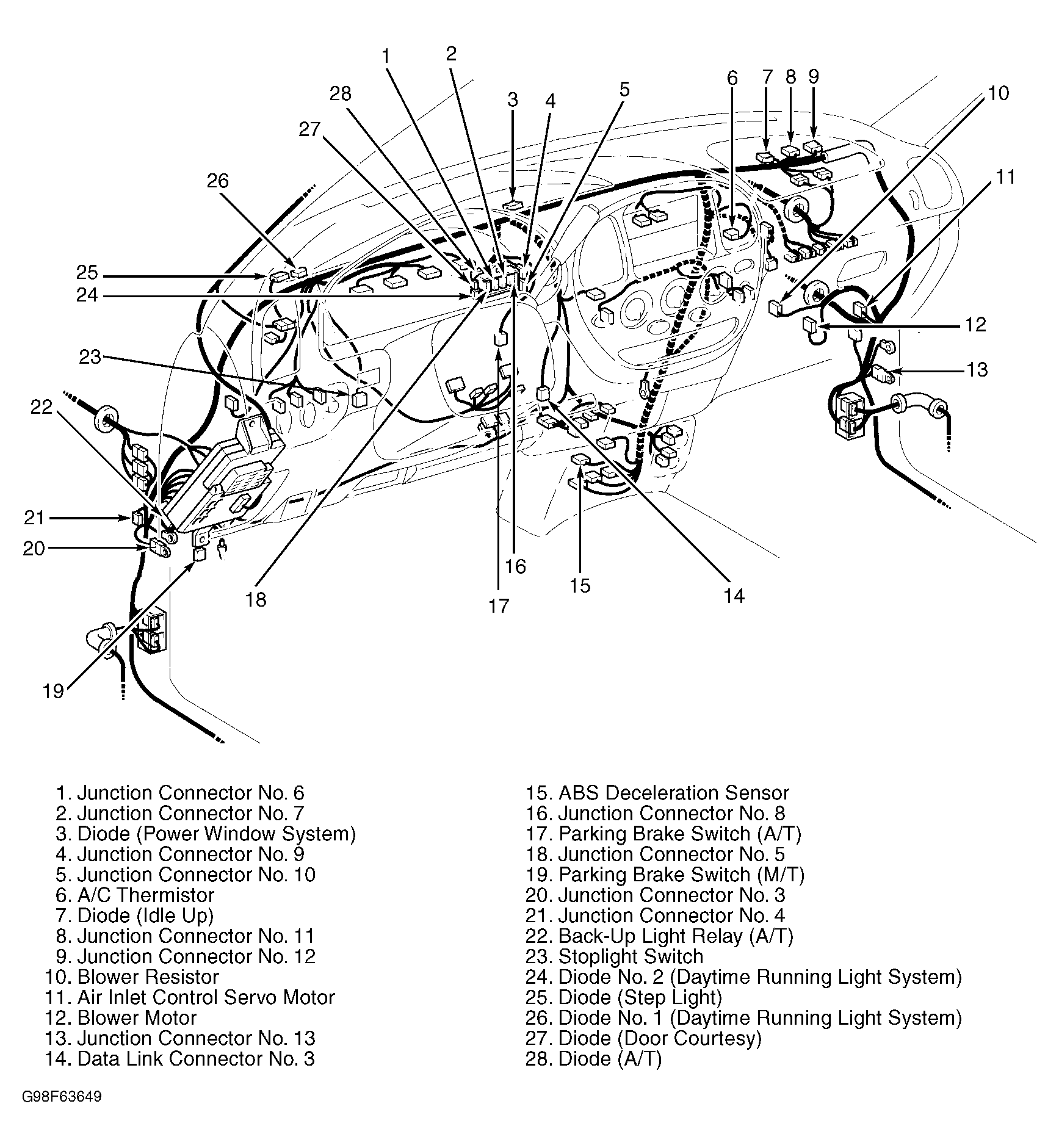

| Diode (A/T) | Behind upper left side of dash, near instrument cluster. See Figure. |
| Diode (Door Courtesy) | Behind upper left side of dash, near instrument cluster. See Figure. |
| Diode (Idle Up) | Behind upper right side of dash, near passenger air bag. See Figure. |
| Diode (Power Window System) | Behind upper center of dash. See Figure. |
| Diode (Step Light) | Behind upper left side of dash, near base of windshield. See Figure. |
| Diode No. 1 (Daytime Running Light System) | Behind upper left side of dash, near base of windshield. See Figure. |
| Diode No. 2 (Daytime Running Light System) | Behind upper left side of dash, near instrument cluster. See Figure. |
| Driver Side J/B | Behind lower left side of dash. See Figure. |
| Engine Room R/B | On left side of engine compartment. |
