Miscellaneous Components
MISCELLANEOUS COMPONENTS LOCATION
| Component | Location |
|---|---|
| ABS Diode | Below left rear storage compartment. |
| A/C Compressor Clutch Diode | Taped in A/C compressor connector. |
| A/C-Heater Blower Resistor | On A/C-heater plenum, in engine compartment. See Figure. |
| ALDL Connector | Under left side of dash. |
| Auxiliary Fuse Block | In convenience center. See Figure. |
| Convenience Center | Under center section of dash. See Figure. |
| Defogger Circuit Breaker | In fuse block. |
| Fuse Block | Under right side of dash. See Figure. |

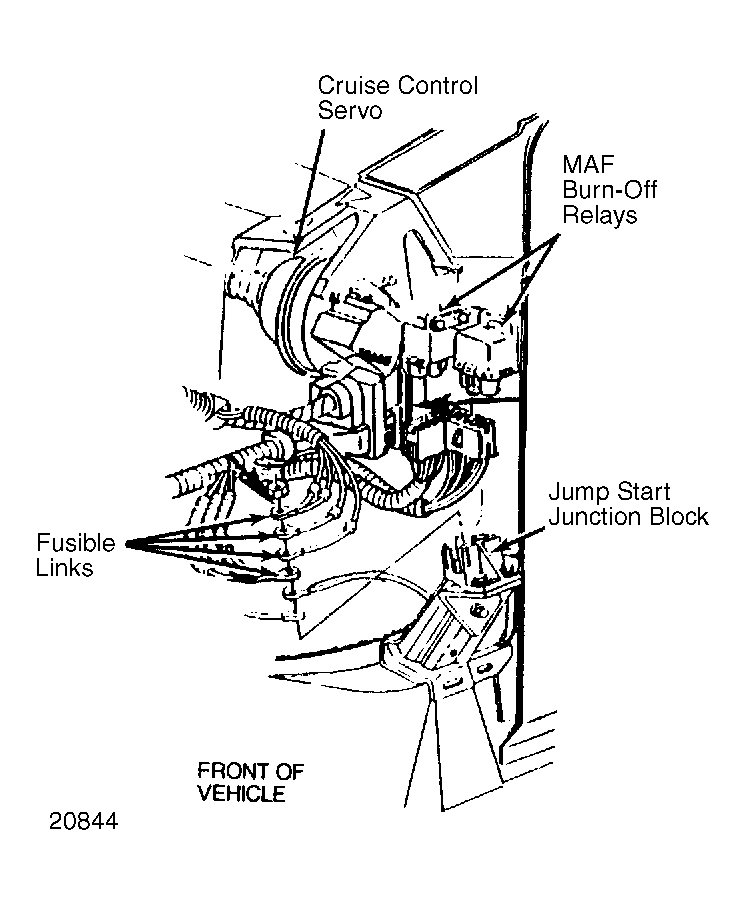

| Fusible Links A (Red) Accessories | In left rear corner of engine compartment. See Figure. |
| Fusible Links B (Rust) Alternator | In left rear corner of engine compartment. See Figure. |
| Fusible Links C (Rust) Alternator | In left rear corner of engine compartment. |
| Fusible Links D & E (Orange) Fan Relay | In left rear corner of engine compartment, near battery. |
| Fusible Links F & G (Red) Headlight Door Relays | In left rear corner of engine compartment. See Figure. |
| Fusible Links H (Red) Accessories | In left rear corner of engine compartment, near battery. |
| Fusible Links J (Red) ABS Motor/Pump | In left rear corner of engine compartment. |
| Fusible Links K (Red) A/C | In engine harness, near starter motor. |
| Fusible Links M (Red) Fuse Block | In left rear corner of engine compartment. See Figure. |
| Headlight Actuators | Next to each headlight assembly. |
| Horn In-Line Fuse | In convenience center. |
| Lateral Accelerator | Below center console. |
| Power Accessory Circuit Breaker | In fuse block. |
| Power Window Circuit Breaker | In fuse block. |
| Rear Hatch Circuit Breaker | In fuse block. |
