Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|
| Adaptive Cruise Control Module | Behind left grille. See Figure. |

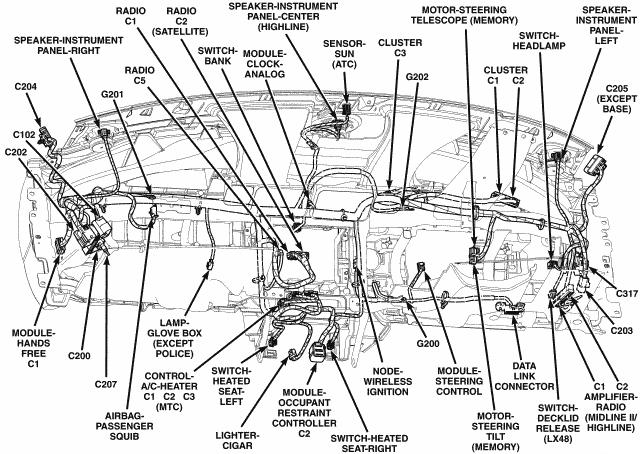

| Analog Clock Module | At top center of dash. See Figure. |

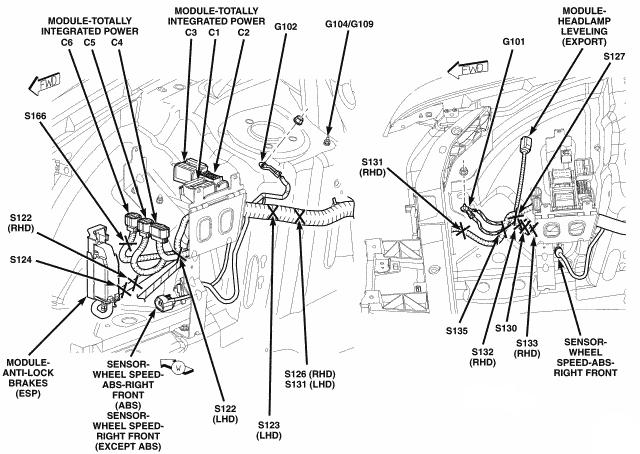

| Antilock Brakes Module | At right front of engine compartment. See Figure. |

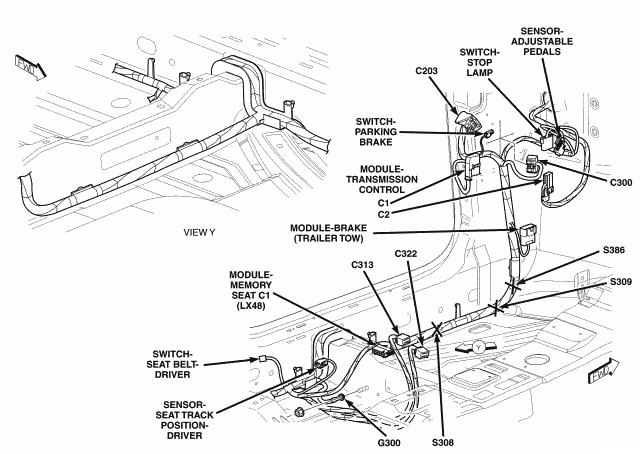

| Brake Module (Trailer Tow) | At left kick panel. See Figure. |
| Driver Door Module | At middle of driver door. See Figure. |

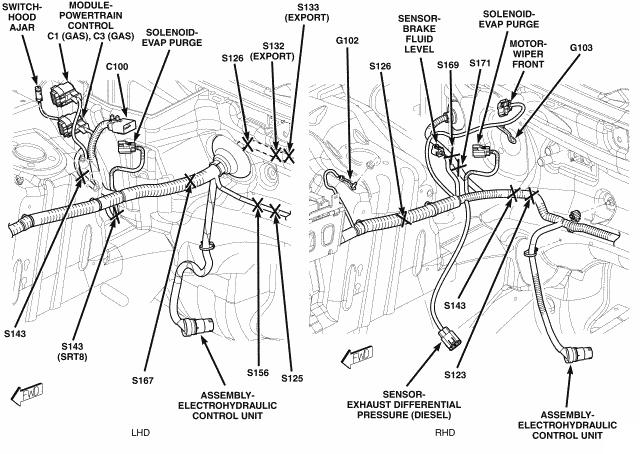

| Electrohydraulic Control Unit Assembly (NAG1) | On right side of transmission. See Figure. |
| Electronic Overhead Module | In overhead console. See Figure. |
| Electronic Shift Module | At bottom of steering column. See Figure. |
| Front Blower Power Module (ATC) | On center of HVAC unit. See Figure. |
| Hands Free Module | Behind right side of dash. See Figure. |
| Heated Seats Module | Below passenger seat. See Figure. |

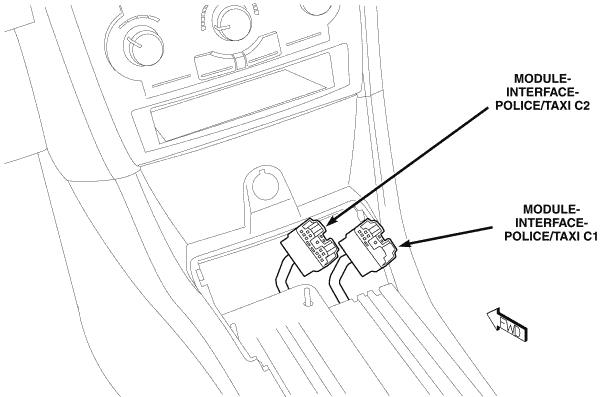

| Interface-Police/Taxi Module | In mini-console. See Figure. |
| Memory Seat Module | Below driver seat. See Figure. |

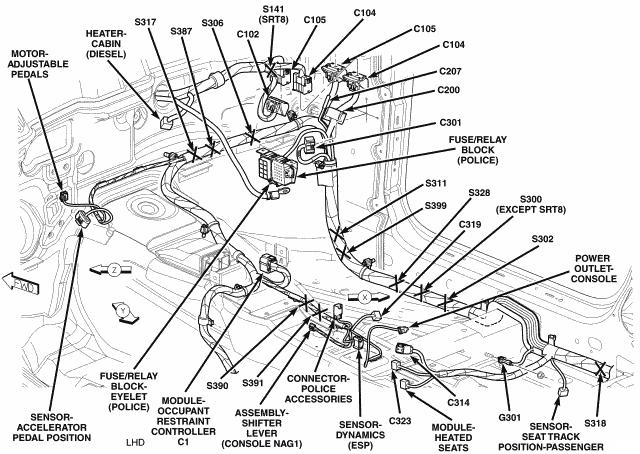

| Occupant Restraint Controller Module | In center console. See Figure. |
| Park Assist Module | Behind right rear seat. See Figure. |
| Passenger Door Module | In middle of passenger door. |
| Powertrain Control Module | At right rear of engine compartment. See Figure. |
| Satellite Video Module | On audio-video jumper. |
| Steering Control Module | At steering column. See Figure. |
| Totally Integrated Power Module | At right engine compartment. |
| Transmission Control Module (NAG1) | Below steering column. See Figure. |
| Video Screen Module | In console. |
| Wireless Control Module | At steering column. |
