Master Switch Test

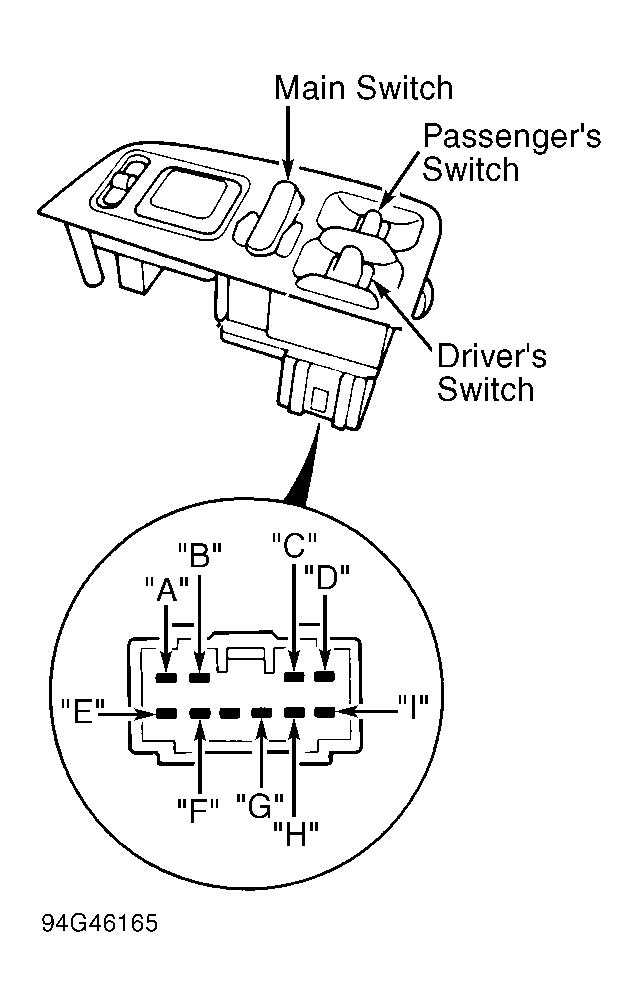

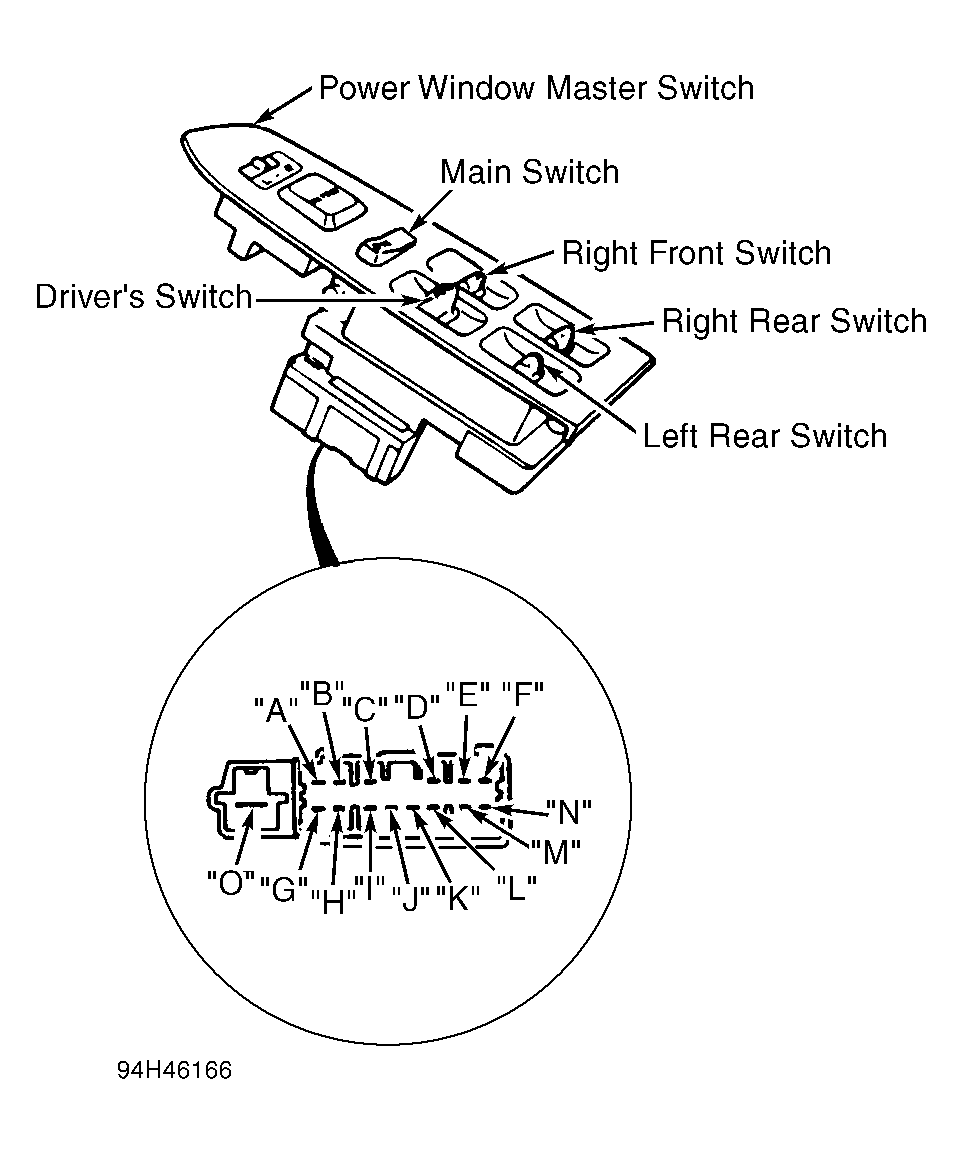

Remove power window master switch. See procedures under MASTER POWER WINDOW SWITCH under REMOVAL & INSTALLATION. Using an ohmmeter, check resistance of switch terminals with switch in indicated positions. If continuity is not as specified, replace switch. SeeFig 1 or Fig 2 . See appropriate POWER WINDOW MASTER SWITCH TEST table.
NOTE:
Driver's power window switch is combined with the power window control unit. Switch cannot be isolated for testing. Perform appropriate switch inputs test. See procedures under SWITCH INPUT TESTS
.
POWER WINDOW MASTER SWITCH TEST (COUPE)
| Position | Main Switch (1) | Pin Continuity | |||
|---|---|---|---|---|---|
| Passenger's Switch | |||||
| Off | On | "B", "C" & "D" | |||
| Off | Off | "C" & "D" | |||
| Up | On | "B" & "C"; "D" & "E" | |||
| Up | Off | "D" & "E" | |||
| Down | On | "B" & "D"; "C" & "E" | |||
| Down | Off | "C" & "E" | |||
|
|||||
POWER WINDOW MASTER SWITCH TEST (SEDAN/WAGON)
| Position | Main Switch (1) | Pin Continuity | |||
|---|---|---|---|---|---|
| Right Front Switch | |||||
| Off | On | "A", "B" & "O" | |||
| Off | Off | "A" & "B" | |||
| Up | On | "A" & "O"; "M" & "B" | |||
| Up | Off | "M" & "B" | |||
| Down | On | "B" & "O"; "M" & "A" | |||
| Down | Off | "M" & "A" | |||
| Right Rear Switch | |||||
| Off | On | "F", "E" & "O" | |||
| Off | Off | "F" & "E" | |||
| Up | On | "E" & "O"; "N" & "F" | |||
| Up | Off | "N" & "F" | |||
| Down | On | "F" & "O"; "N" & "E" | |||
| Down | Off | "N" & "E" | |||
| Left Rear Switch | |||||
| Off | On | "C", "D" & "O" | |||
| Off | Off | "C" & "D" | |||
| Up | On | "C" & "O"; "L" & "D" | |||
| Up | Off | "L" & "D" | |||
| Down | On | "D" & "O"; "L" & "C" | |||
| Down | Off | "L" & "C" | |||
|
|||||
