Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

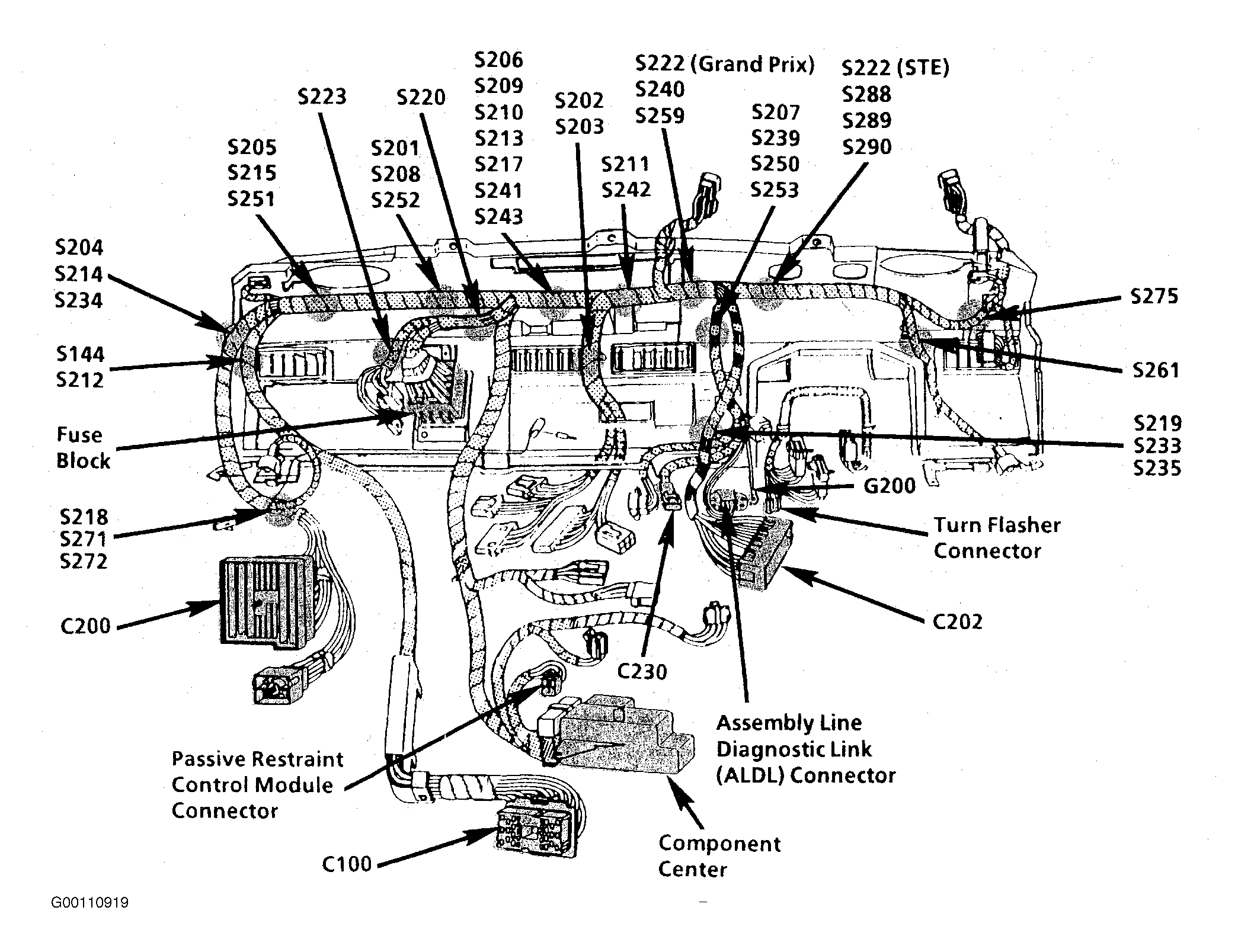

| Component Center | Behind Instrument Panel, Right Side Of Plenum. See Fig 1 . |

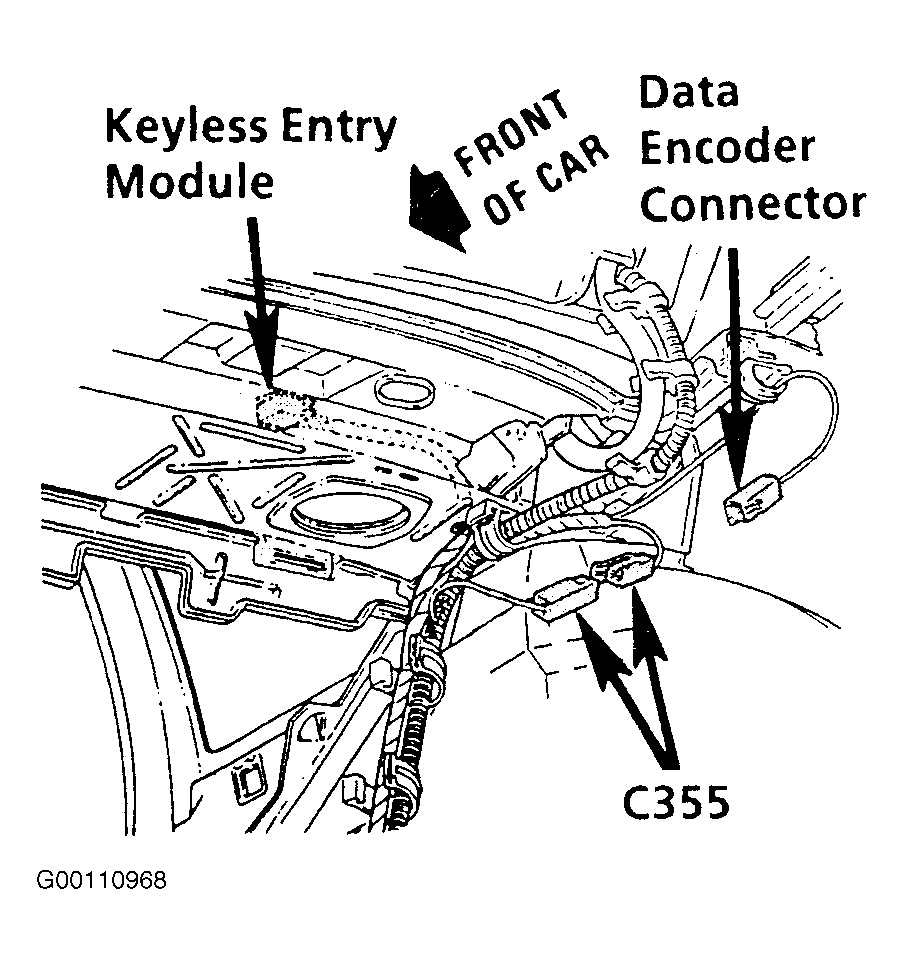

| Data Encoder Connector | Right Side Of Luggage Compartment. See Fig 2 . |
| Door Lock Motor | Inside Rear Of Respective Door. |
| Fuse Block | Behind Right Side Of Instrument Panel. See Fig 1 . |
| Keyless Entry Module | Right Front Of Luggage Compartment, Underside Of Rear Shelf. See Fig 2 . |

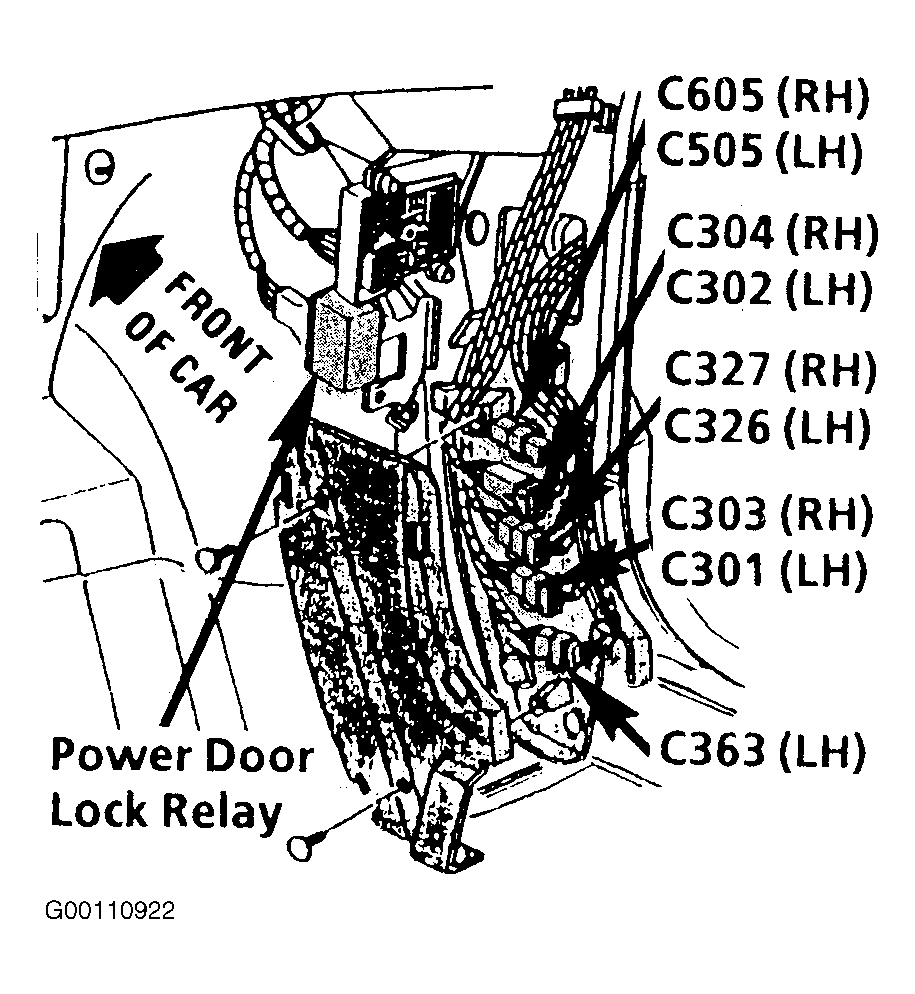

| Power Door Lock Relay | Right Shroud, Above Center Access Hole. See Fig 3 . |

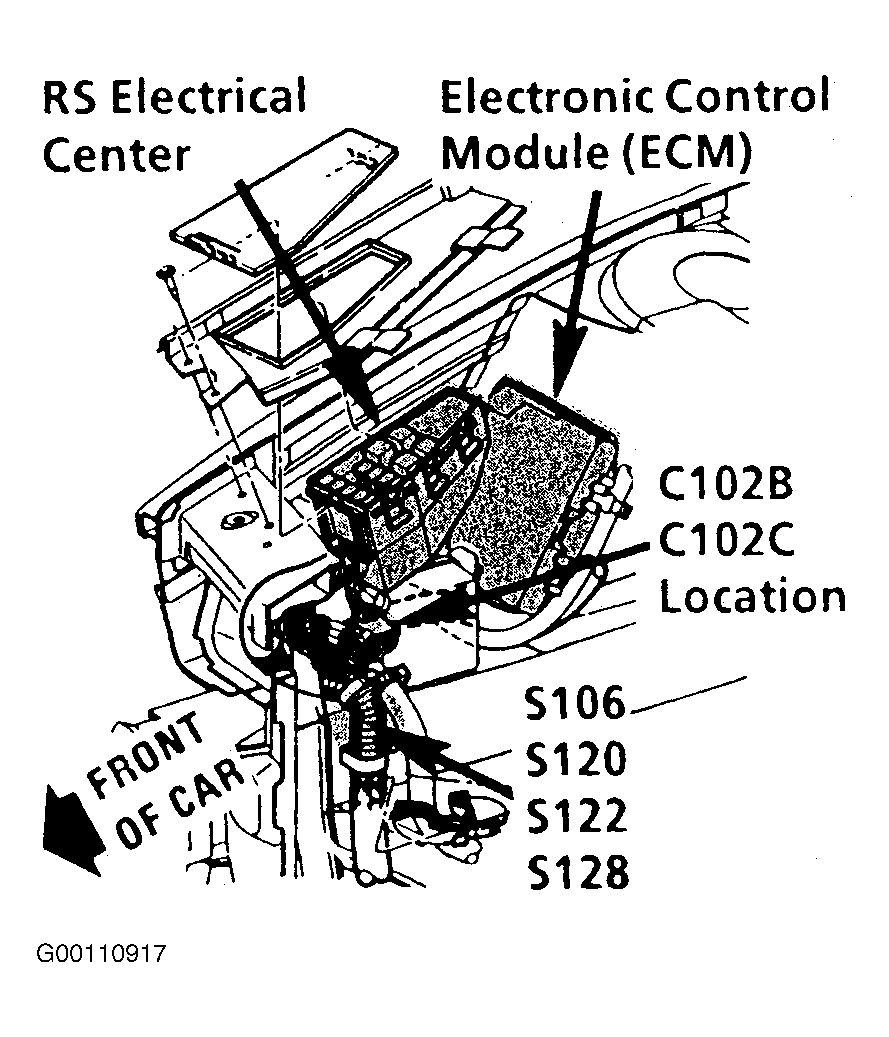

| RS Electrical Center | Right Side Of Engine Compartment, Front Of Strut Tower. See Fig 4 . |

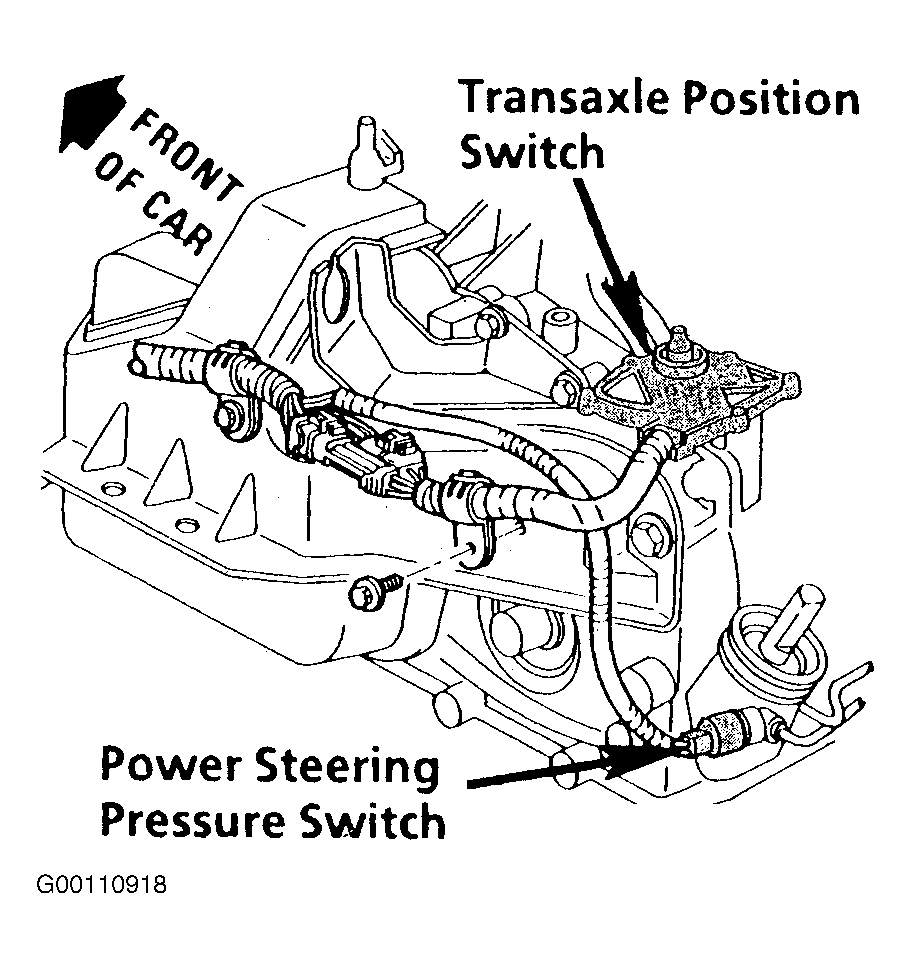

| Transaxle Position Switch | Left Rear Of Engine, On Transaxle. See Fig 5 . |
| C100 (36 Cavities) | Right Front Of Dash, Behind Strut Tower. See Fig 1 . |
| C100A (30 Cavities) | Right Side Of Engine Compartment. |
| C200 (106 Cavities) | Behind Right Side Of Instrument Panel. See Fig 1 . |
| C301 (6 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 3 . |
| C302 (10 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 3 . |
| C303 (6 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 3 . |
| C304 (10 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 3 . |
| C355 (1 Cavity) | Right Rear Of Luggage Compartment, Near Wheelhouse. See Fig 2 . |
| C700 (6 Cavities) | At Left Door Pillar. |
| C800 (6 Cavities) | At Right Door Pillar. |

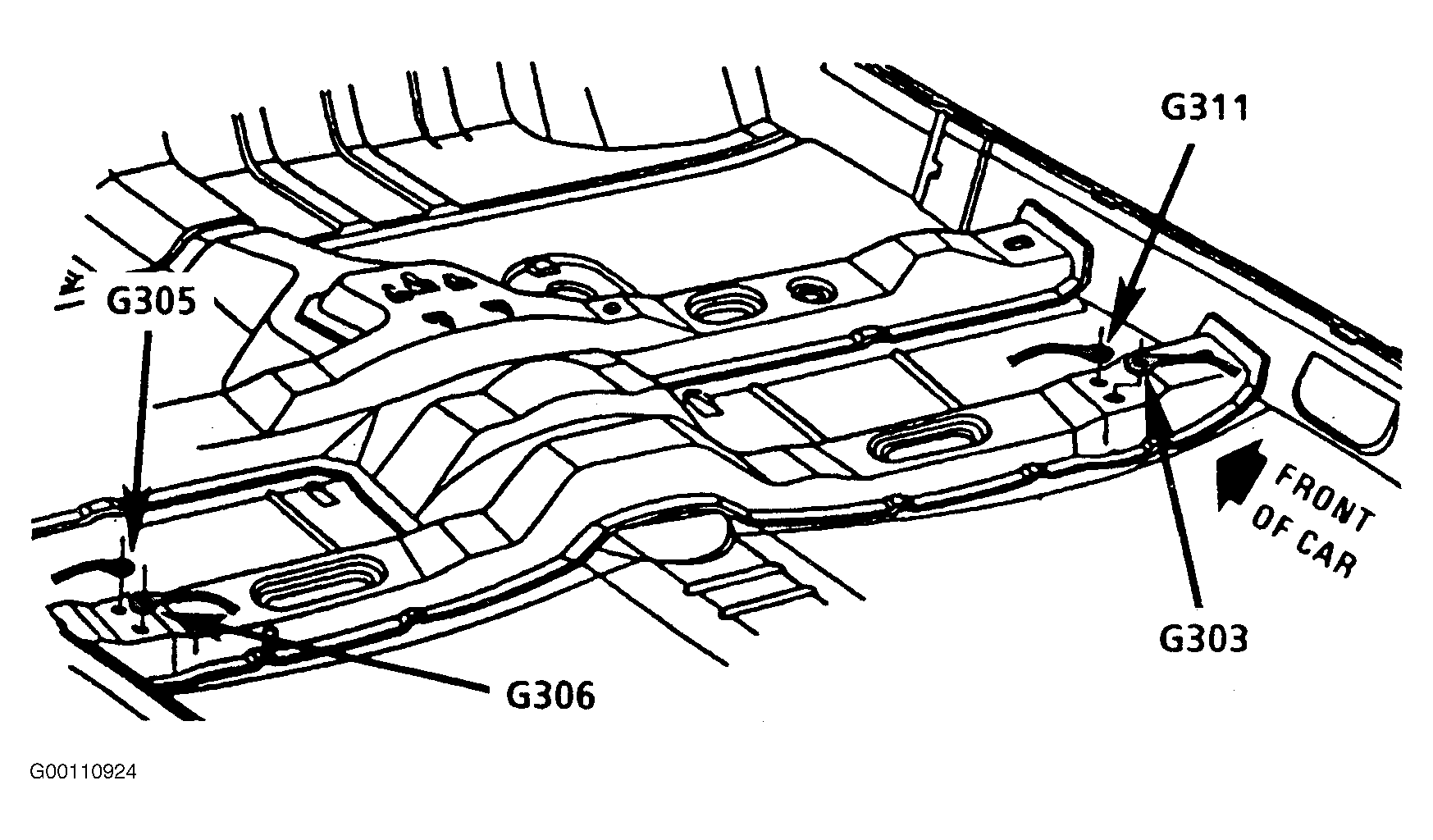

| G303 | Under Right Front Seat. See Fig 6 . |
| G305 | Under Left Front Seat. See Fig 6 . |

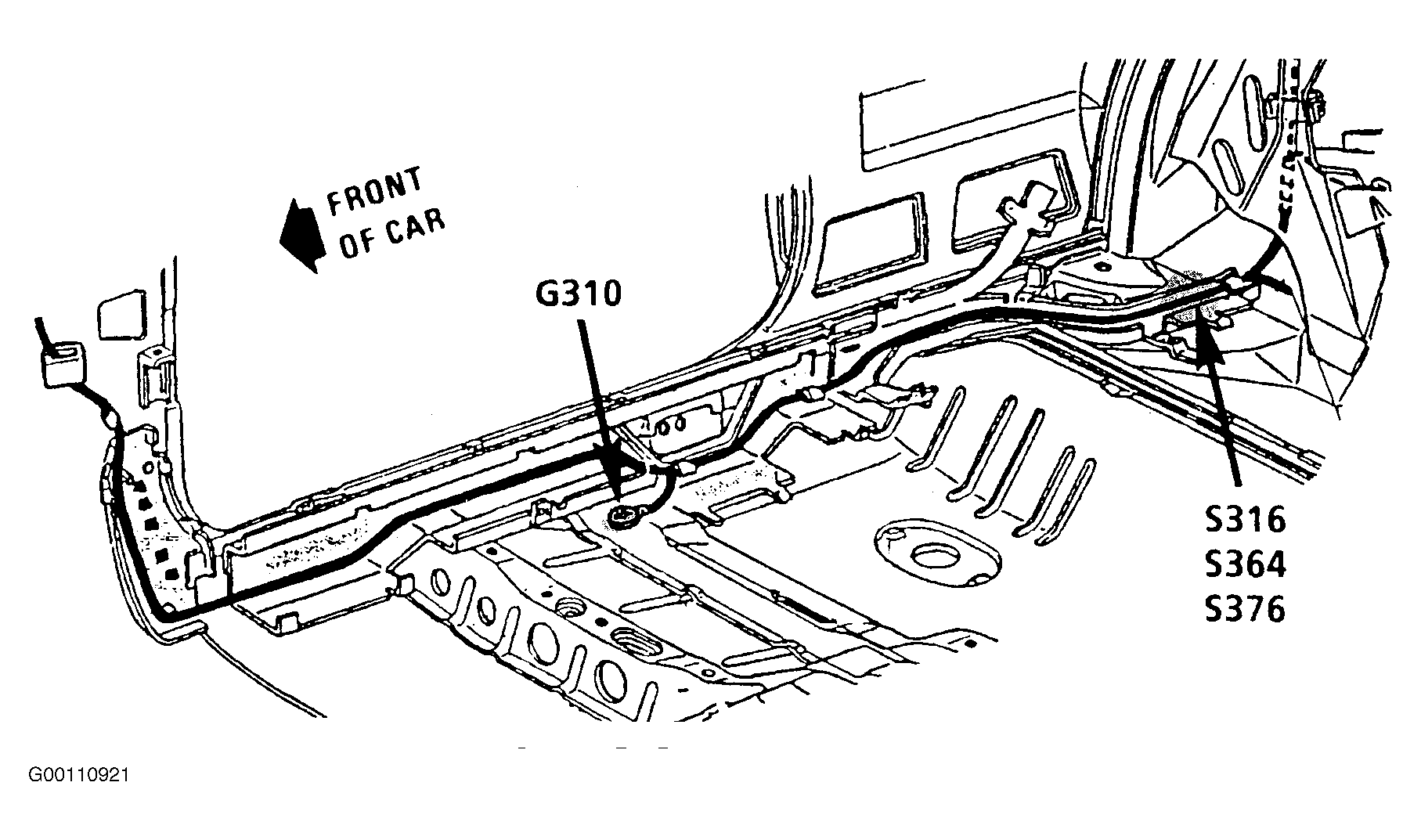

| G310 | Under Right Front Seat. See Fig 7 . |
| S201 | Instrument Panel Harness, Behind Right Side Of Instrument Panel. See Fig 1 . |
| S218 | Instrument Panel Harness, Behind Right Side Of Instrument Panel. See Fig 1 . |
| S223 | Instrument Panel Harness, Behind Right Side Of Instrument Panel. See Fig 1 . |

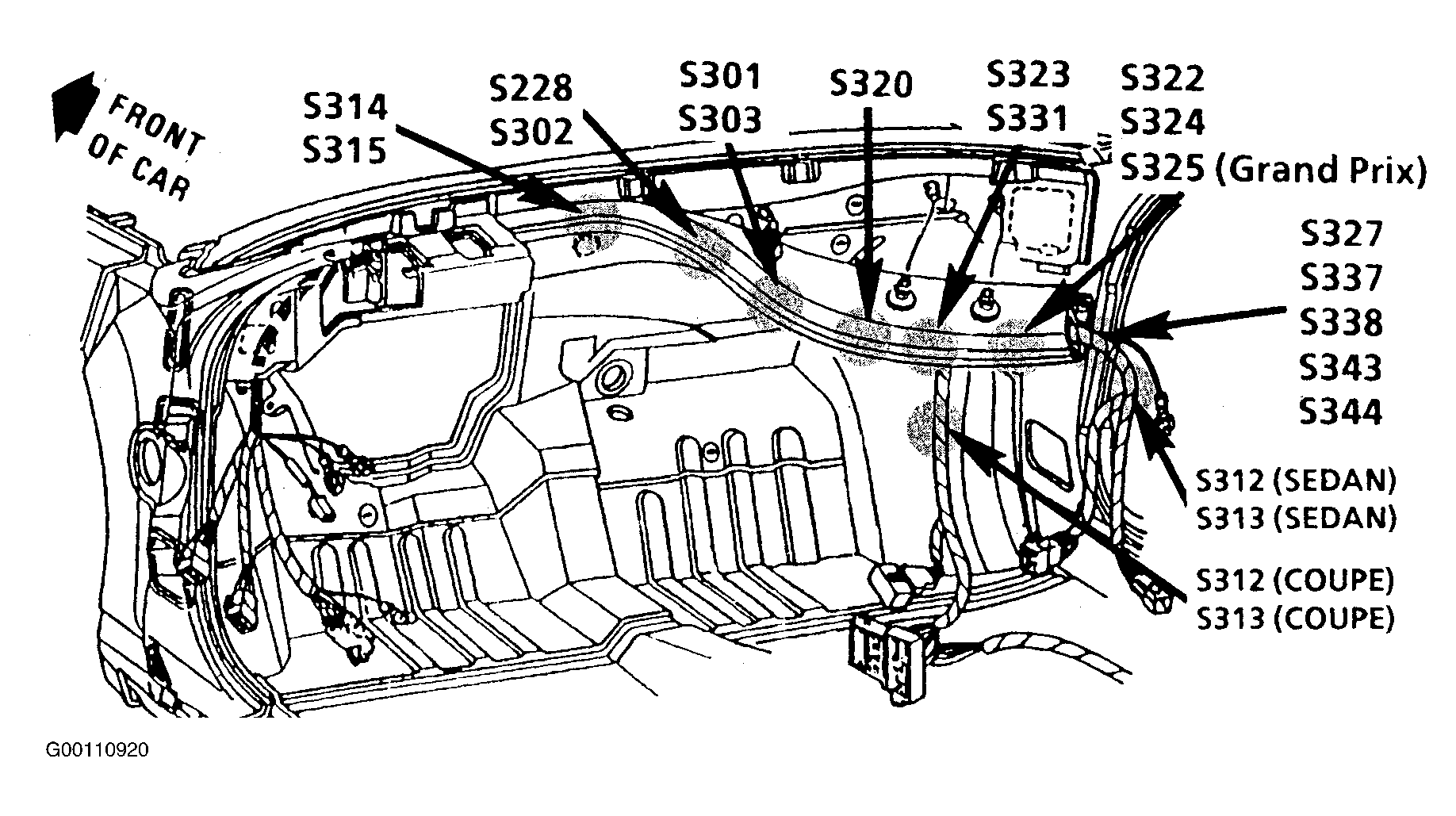

| S301 | Crosscar Harness, Behind Right Side Of Instrument Panel. See Fig 8 . |
| S303 | Crosscar Harness, Behind Right Side Of Instrument Panel. See Fig 8 . |

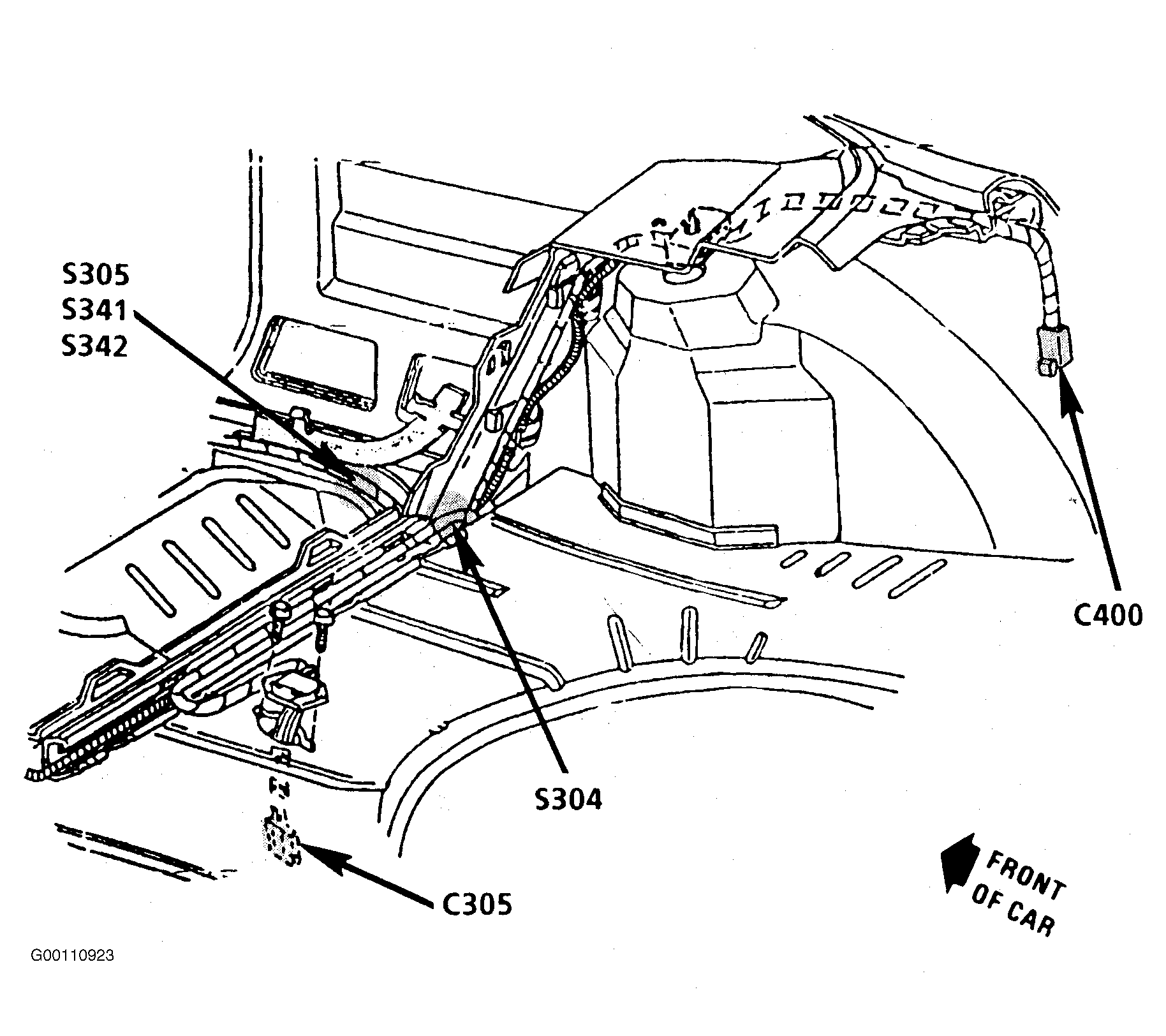

| S305 | Crosscar Harness, Behind Right Side Of Rear Seat. See Fig 9 . |

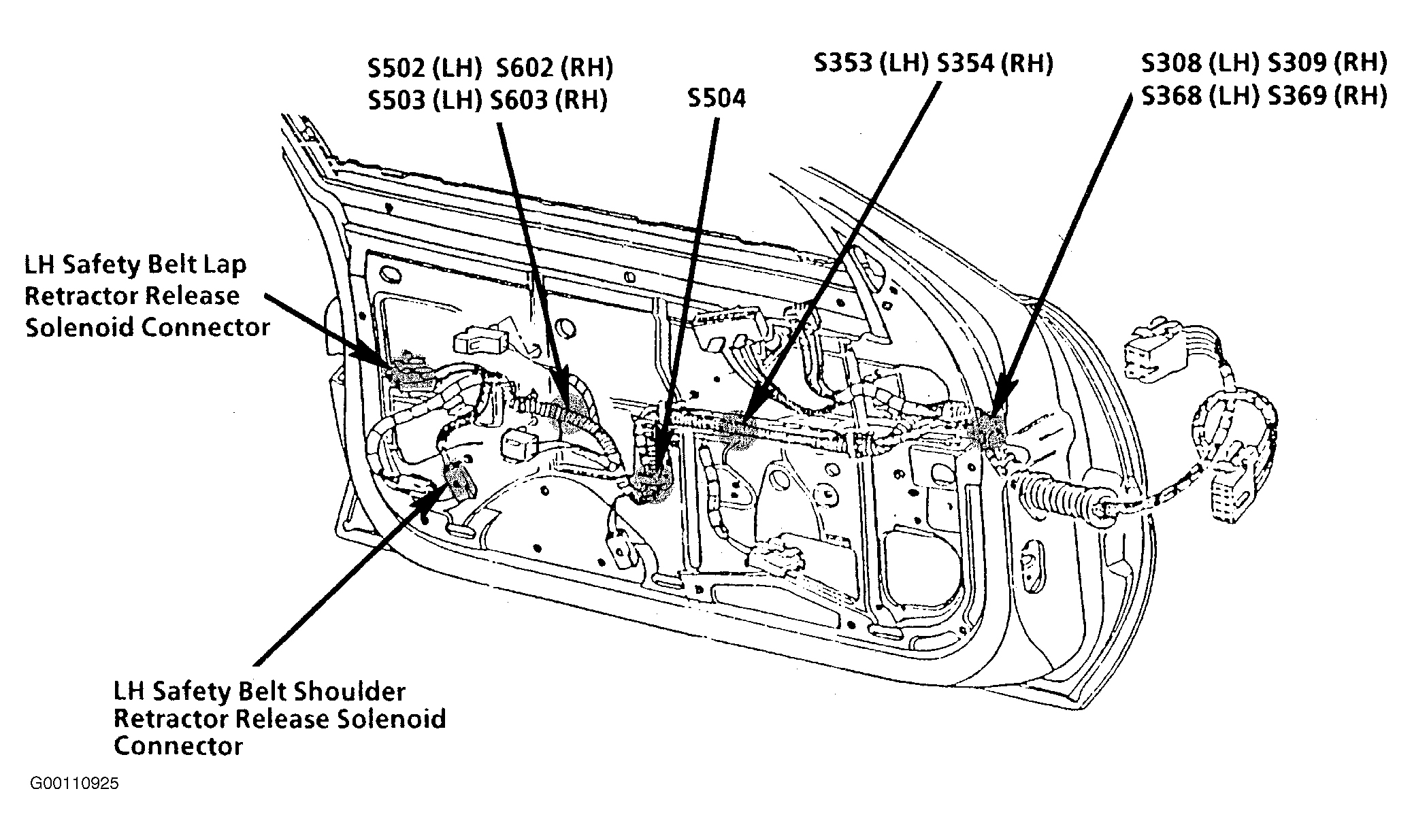

| S308 | Left Front Door Harness, Inside Front Of Door. See Fig 10 . |
| S309 | Right Front Door Harness, Inside Front Of Door. See Fig 10 . |
| S312 | Crosscar Harness, Behind Right Side Of Instrument Panel. See Fig 8 . |
| S313 | Crosscar Harness, Behind Right Side Of Instrument Panel. See Fig 8 . |
| S314 | Crosscar Harness, Behind Center Of Instrument Panel. See Fig 8 . |
| S315 | Crosscar Harness, Behind Center Of Instrument Panel. See Fig 8 . |
| S325 | Crosscar Harness, Behind Right Side Of Instrument Panel. See Fig 8 . |
| S353 | Left Front Door Harness, Inside Middle Of Door. See Fig 10 . |
| S354 | Right Front Door Harness, Inside Front Of Door. See Fig 10 . |
| S410 | Crosscar Harness, Right Side Of Luggage Compartment. |
