| A/C Compressor |
18 (25) |

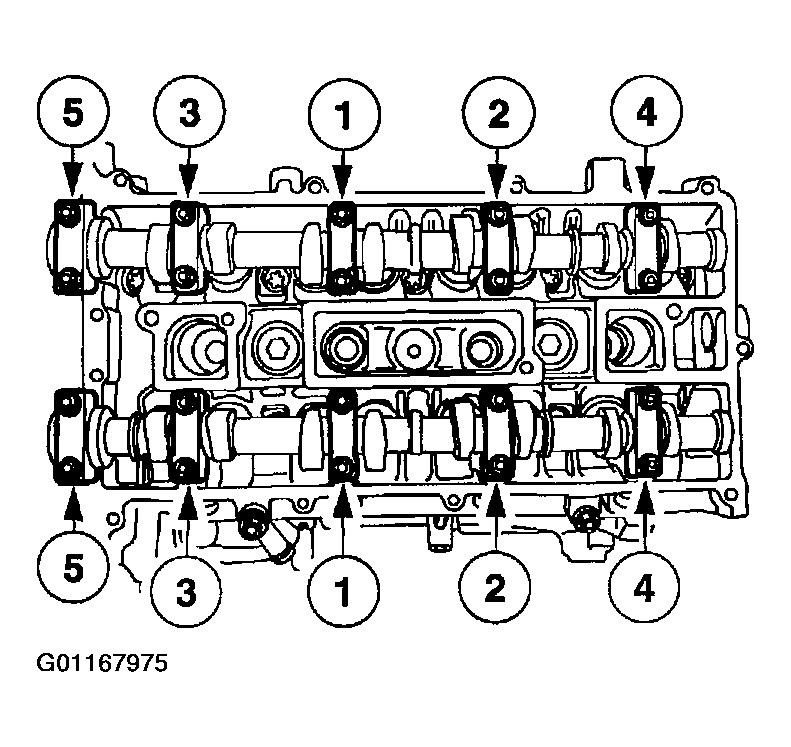

| Camshaft Bearing Cap Bolts |
| Step 1 |
|
| Step 2 |
62 INCH Lbs. (7) |
| Step 3 |
12 (16) |
| Connecting Rod Bearing Cap |
|
| Crankshaft Damper |
| Step 1 |
74 (100) |
| Step 2 |
Tighten An Additional 90 Degrees |
| Crankshaft Main Bearing Bolts |
|

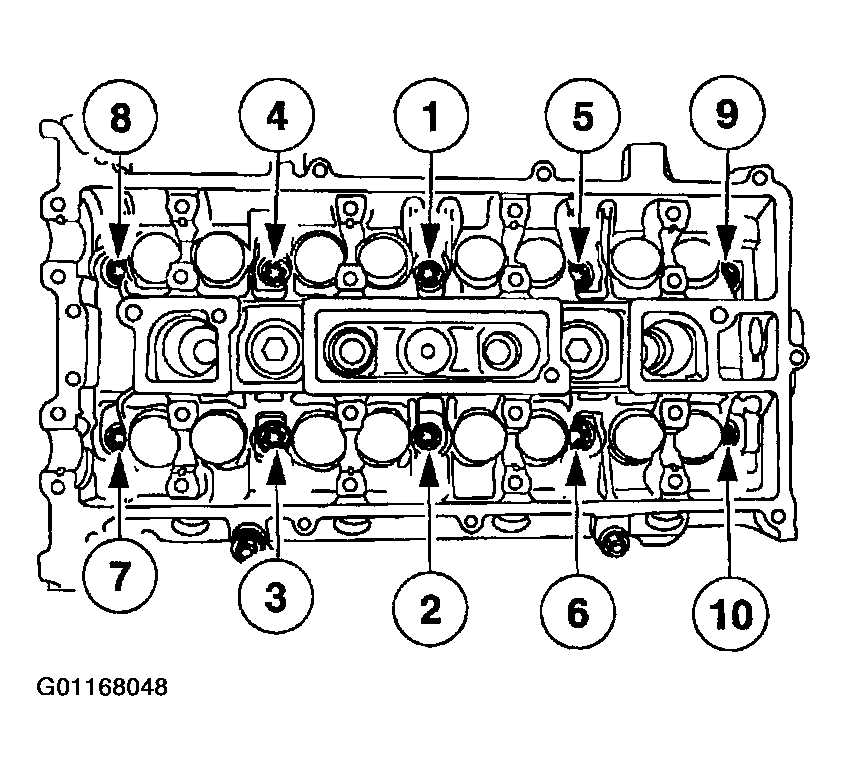

| Cylinder Head Bolts |
| Step 1 |
44 INCH Lbs. (5) |
| Step 2 |
11 (15) |
| Step 3 |
33 (45) |
| Step 4 |
Tighten An Additional 90 Degrees |
| Step 5 |
Tighten An Additional 90 Degrees |
| EGR Flange Mounting Bolts |
13 (18) |
| EGR Tube-To-Cylinder Head |
41 (55) |
| EGR Valve |
18 (25) |

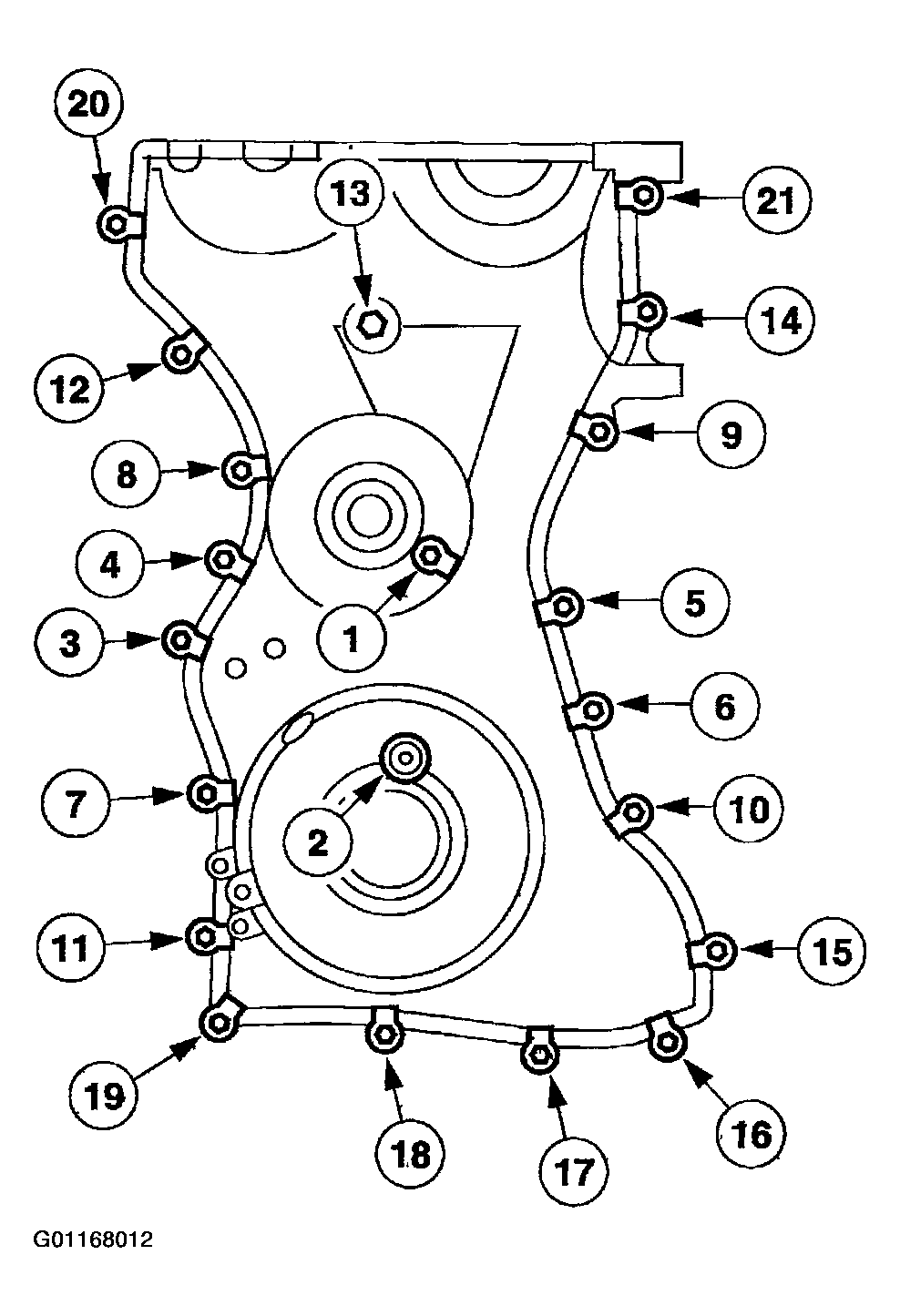

| Engine Front Cover Bolts |
| 8 mm Bolts |
89 INCH Lbs. (10) |
| 10 mm Bolts |
18 (25) |
| 13 mm Bolts |
35 (48) |
| Engine Wiring Harness Connector Bracket |
15 (20) |
| Exhaust Coolant Tube |
15 (20) |
| Exhaust Inlet Pipe |
34 (46) |
| Exhaust Manifold |
40 (54) |
| Fan Clutch Assembly |
41 (55) |
| FEAD Mounting Bolts |
35 (48) |
| Flywheel/Flexplate |
| Step 1 |
37 (50) |
| Step 2 |
59 (80) |
| Step 3 |
83 (112) |
| Fuel Injection Supply Manifold |
18 (25) |
| Fuel Pump Assembly |
66 (90) |
| Fuel Rail Bolts |
17 (23) |
| Fuel Tank Bolts |
34 (46) |
| Ground Strap |
13 (18) |
| Intake Manifold |
13 (18) |
| Knock Sensor |
15 (20) |
| Motor Mounts |
36 (49) |
| Motor Mount Accessory Bracket |
35 (47) |
| Muffler |
34 (46) |
| Oil Drain Plug |
21 (28) |
| Oil Filter |
22 (30) |

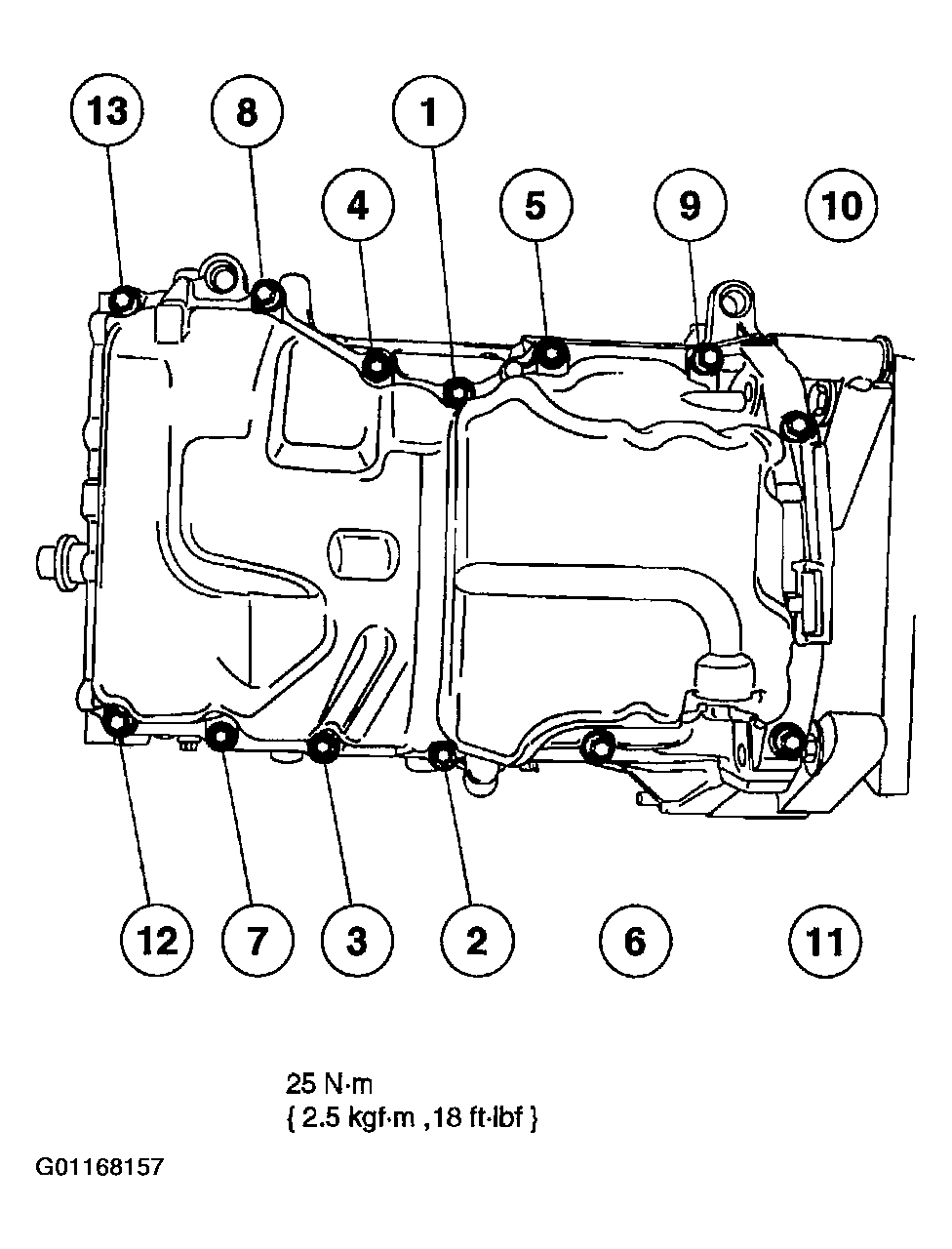

| Oil Pan |
18 (25) |

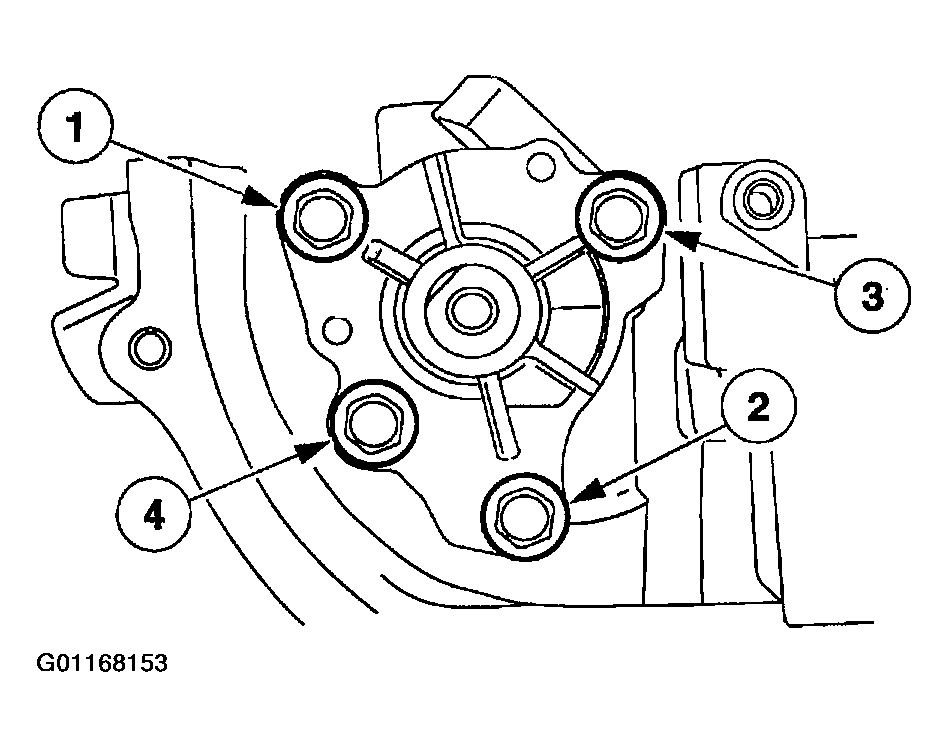

| Oil Pump Assembly |
| Step 1 |
89 INCH Lbs. (10) |
| Step 2 |
17 (23) |
| Power Steering Reservoir |
18 (25) |
| Power Steering Pressure Switch |
15 (20) |
| Spark Plugs |
11 (15) |
| Splash Shield |
15 (20) |
| Starter Wiring Harness Clamp |
18 (25) |
| Transmission Cooling Lines |
18 (25) |
| Transmission Cooling Line Retainer Bolt |
21 (28) |
| Transmission to Engine |
35 (48) |
| Vibration Damper Bolt |
| Step 1 |
30 (40) |
| Step 2 |
Tighten An Additional 90 Degrees |
| Water Outlet Tube |
18 (25) |
| Water Pump Pulley |
18 (25) |
| INCH Lbs. (N.m) |
| Accelerator Control Snow Shield |
71 (8) |
| Alternator Electrical Connection |
71 (8) |
| Battery Cable Bolt |
89 (10) |
| Camshaft Position Sensor |
62 (7) |
| Crankcase Ventilation Oil Separator |
89 (10) |

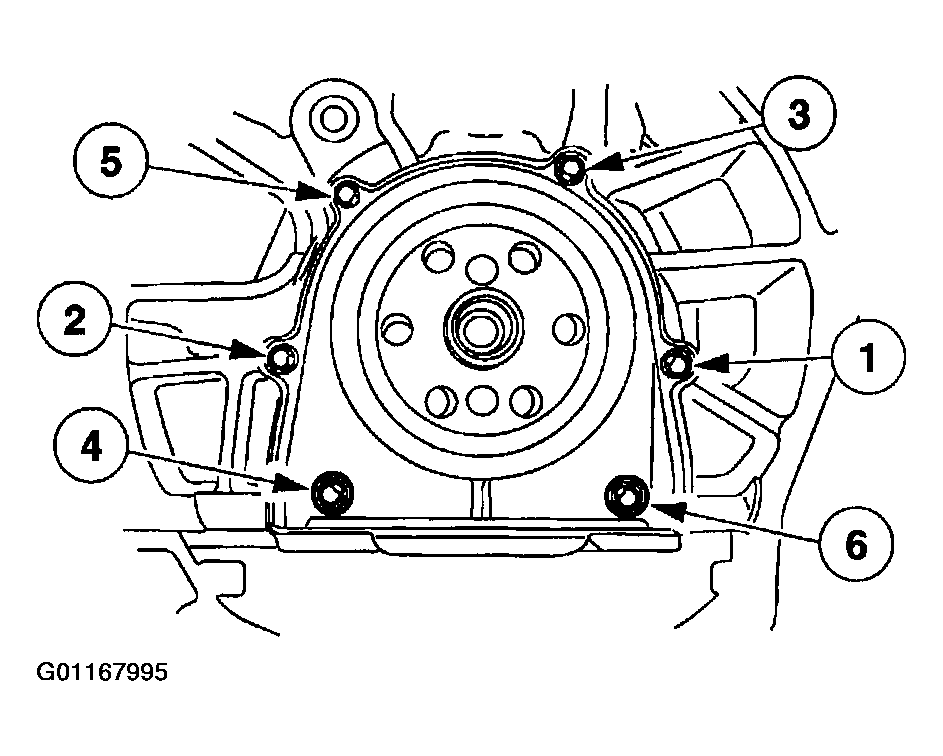

| Crankshaft Rear Oil Seal |
89 (10) |
| Cruise Control Servo Mounting Bolt |
106 (12) |
| Cylinder Head Temperature Sensor |
106 (12) |
| Coolant Outlet Pipe |
89 (10) |
| EGR Tube Bracket Bolt |
89 (10) |
| EGR Tube Bracket to Intake Manifold |
80 (9) |
| Engine Block Heater Screw |
18 (2) |
| Engine Vent Cover |
89 (10) |
| Engine Wiring Harness Retainers to Intake Manifold |
89 (10) |
| Fuel Canister Purge Valve |
80 (9) |
| Fuel Filter |
115 (13) |
| Ignition Coil |
53 (6) |
| MAF Sensor |
35 (4) |
| Oil Filter Adapter |
89 (10) |
| Oil Level Indicator Assembly |
89 (10) |
| PCM Electrical Connector |
53 (6) |
| PCM Retaining Nut |
35 (4) |
| Radiator |
62 (7) |
| Radiator Fan Shroud |
71 (8) |
| Thermostat Housing |
89 (10) |
| Timing Chain Guide Bolts |
89 (10) |
| Transmission Dust Shield |
89 (10) |
| Water Pump |
89 (10) |
| Timing Chain Tensioner |
89 (10) |

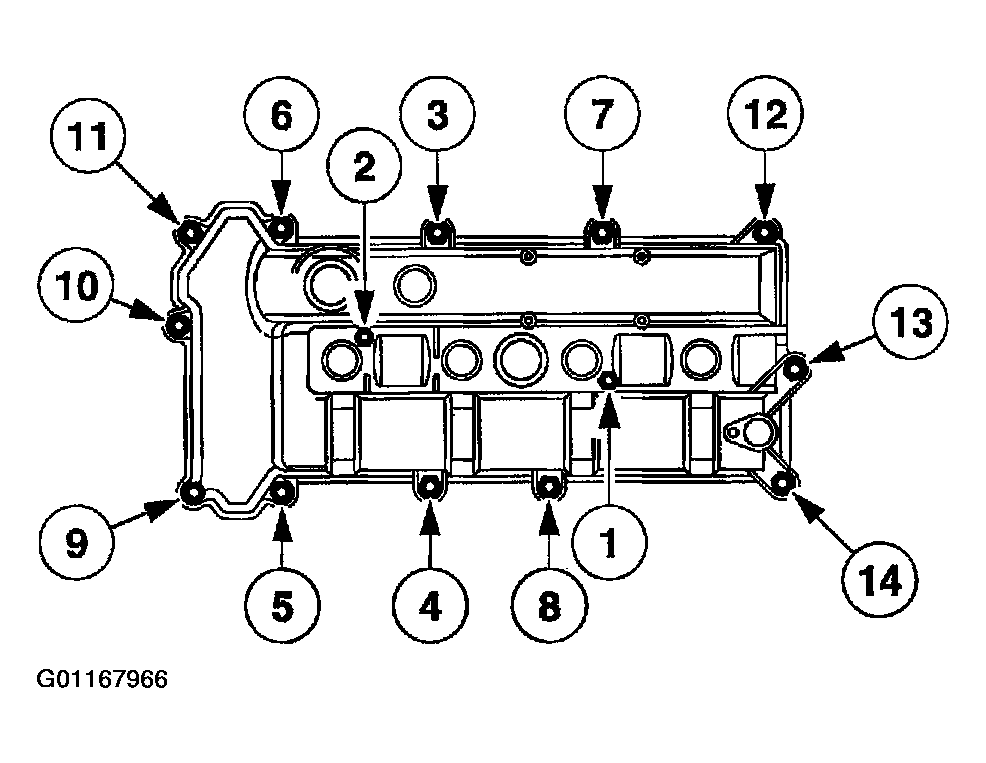

| Valve Cover Bolts |
89 (10) |
| 42-Pin Electrical Connector |
44 (5) |
