Component Locations
COMPONENT LOCATIONS
| Component | Location |
|---|---|

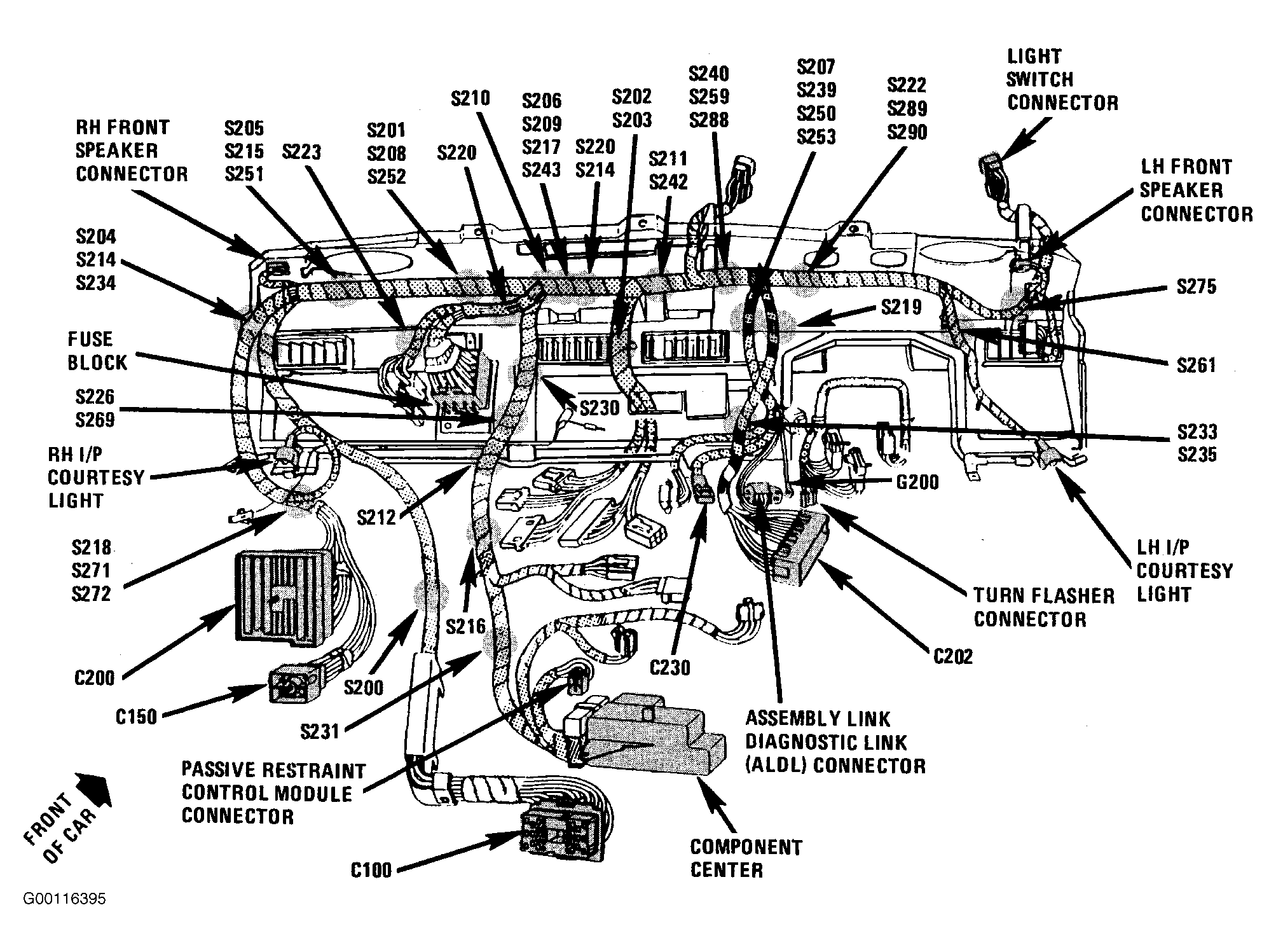

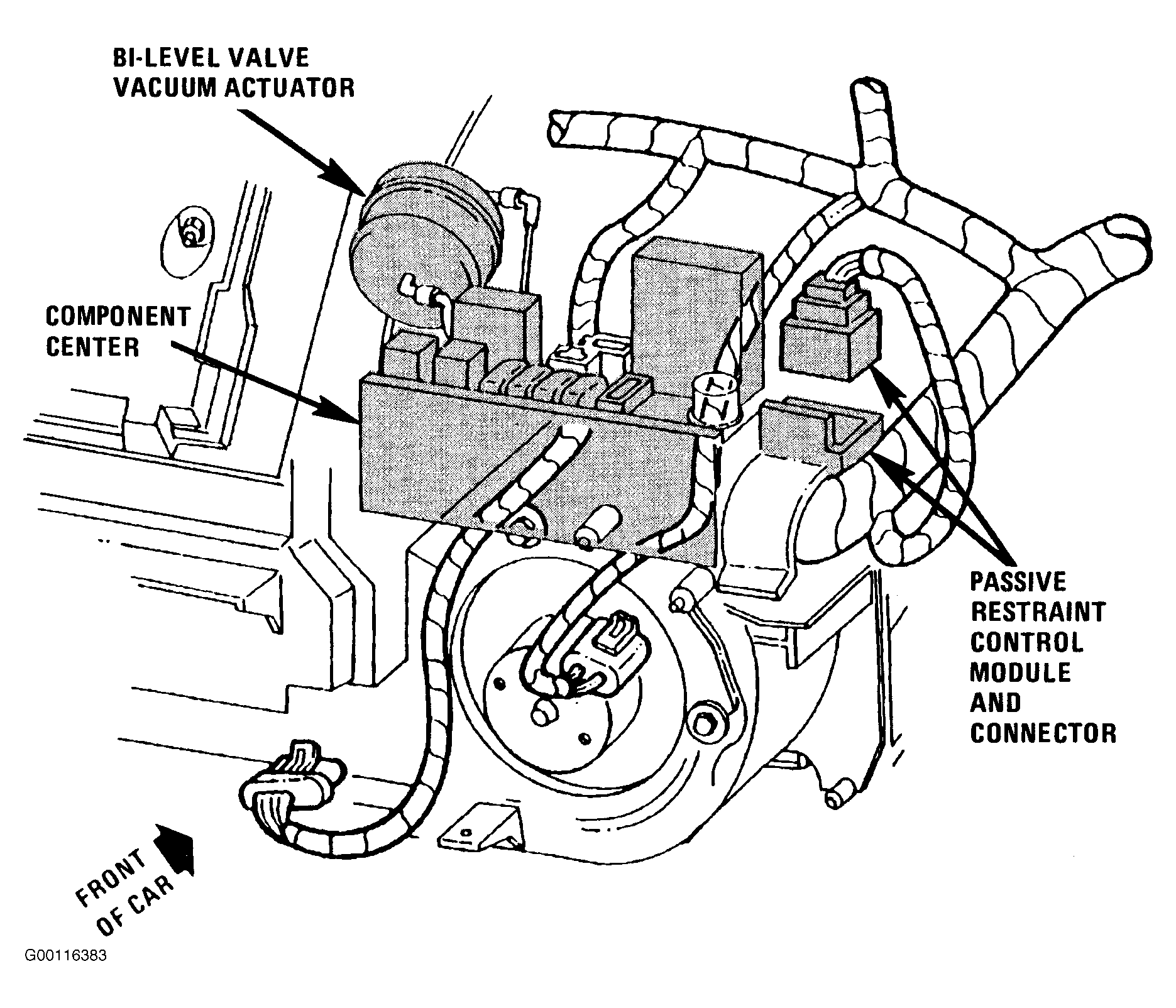

| Component Center | Behind Right Side Of Instrument Panel. See Fig 1 . |
| Data Encoder Connector | Right Side Of Trunk, Above Wheelhouse. See Fig 2 . |

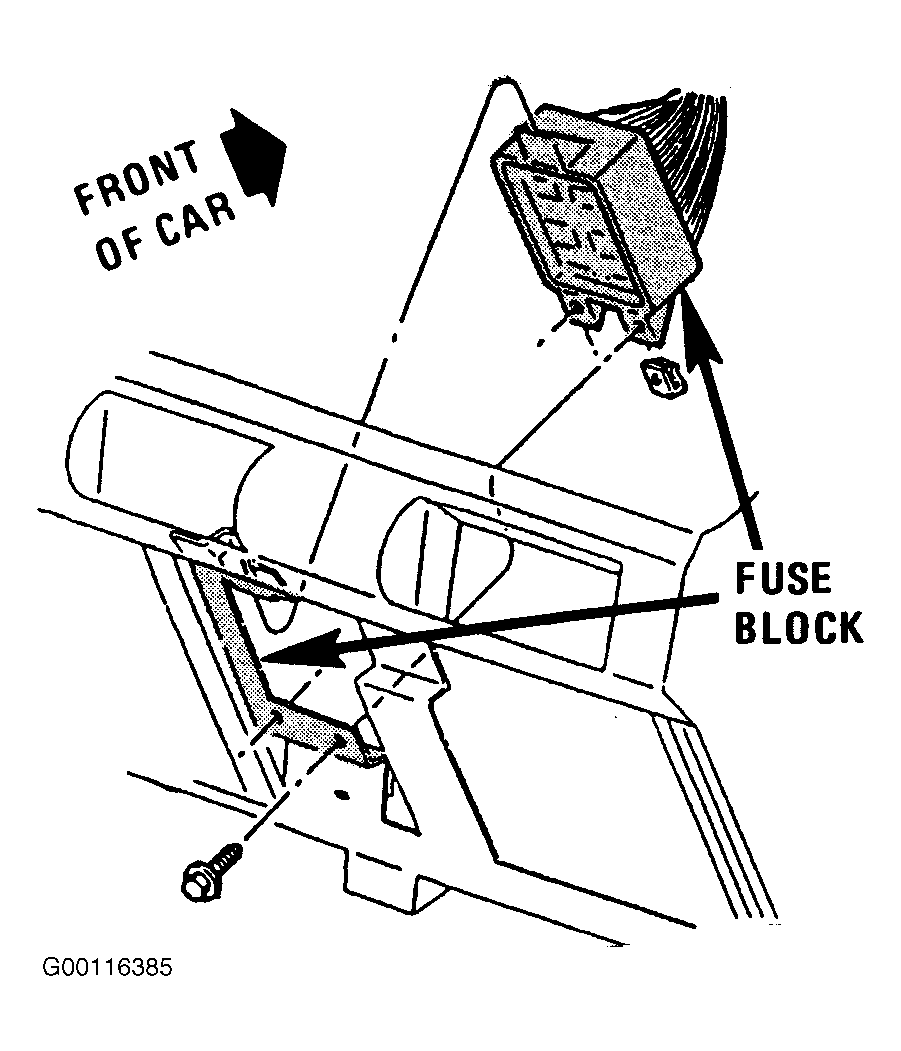

| Fuse Block | Behind Right Side Of Instrument Panel, In Instrument Panel Compartment. See Fig 3 |

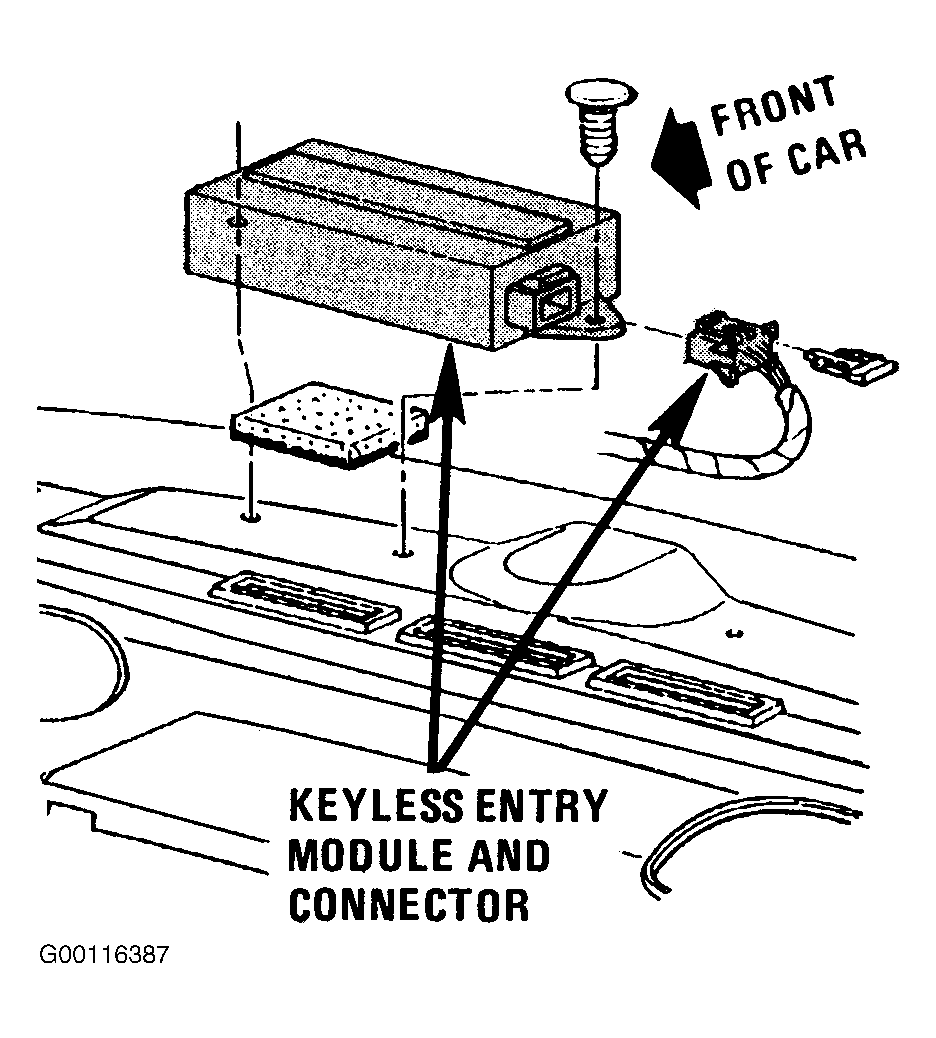

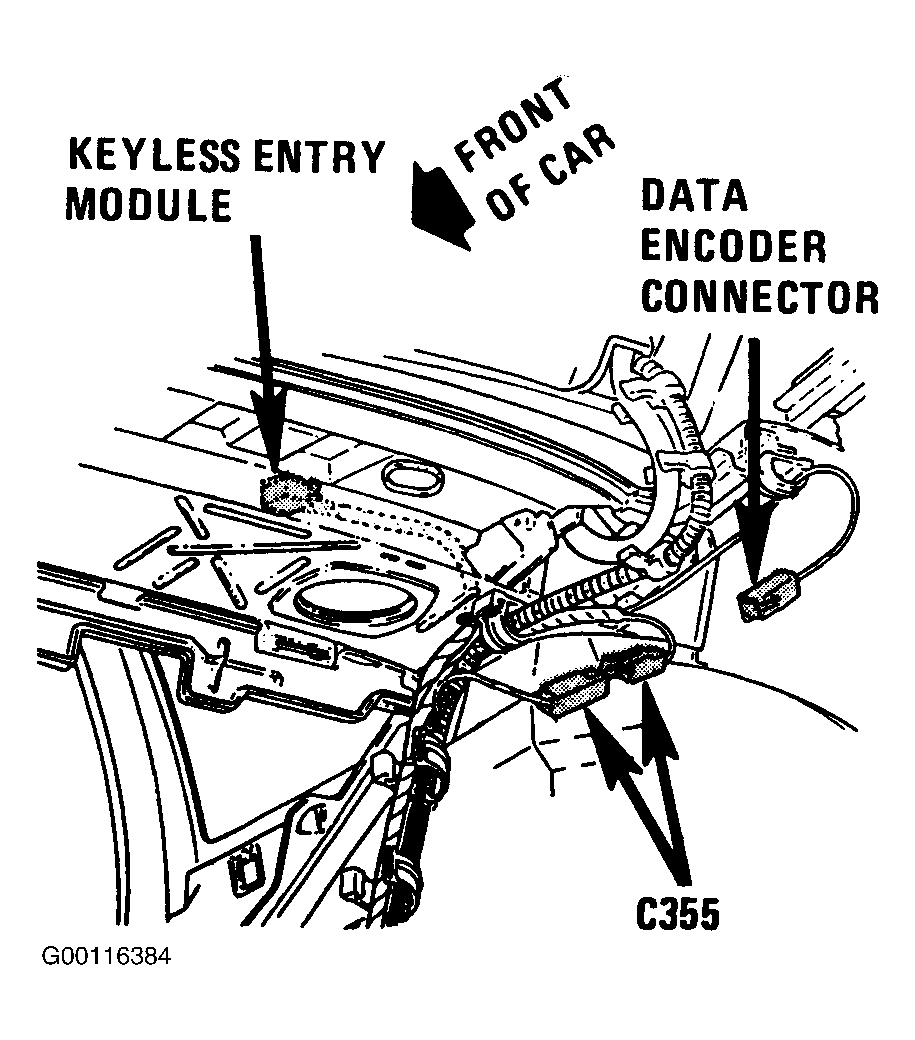

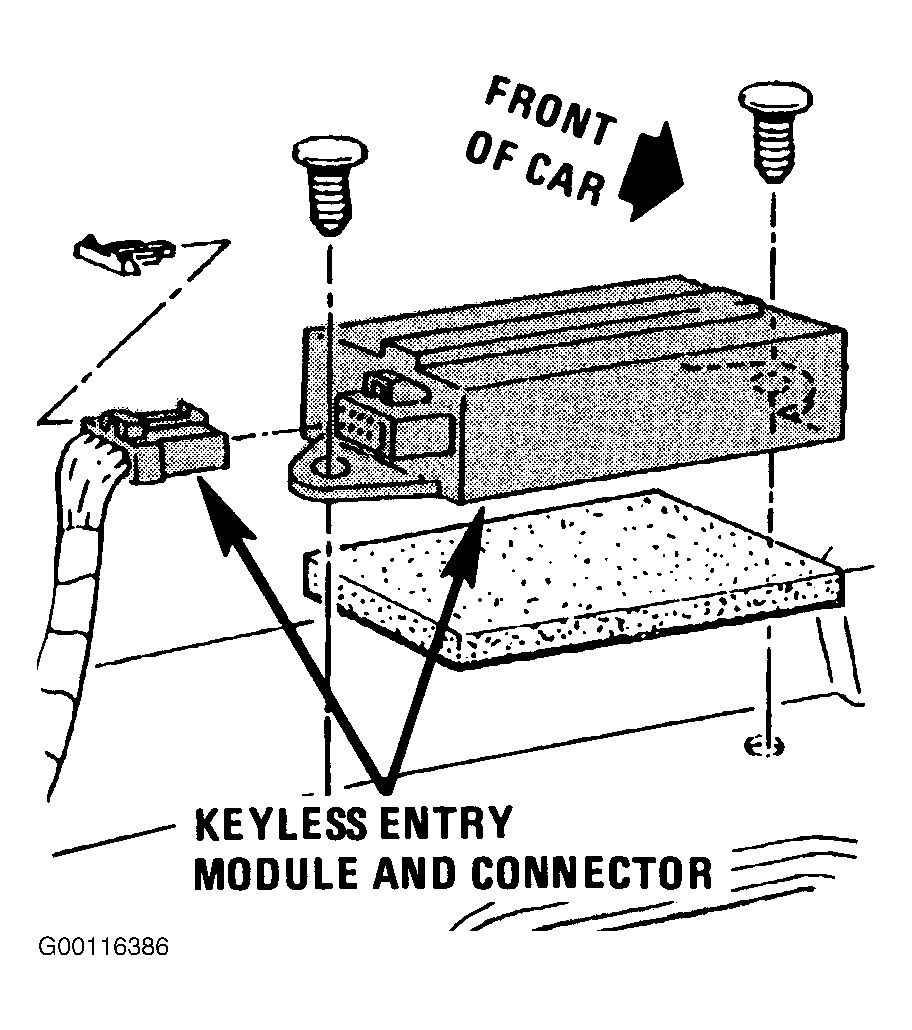

| Keyless Entry Module (2-Door) | Center Of Rear Shelf, Near Rear Window. See Fig 4 . |
| Keyless Entry Module (4-Door) | Right Side Of Rear Shelf, Near Rear Window. See Fig 5 . |

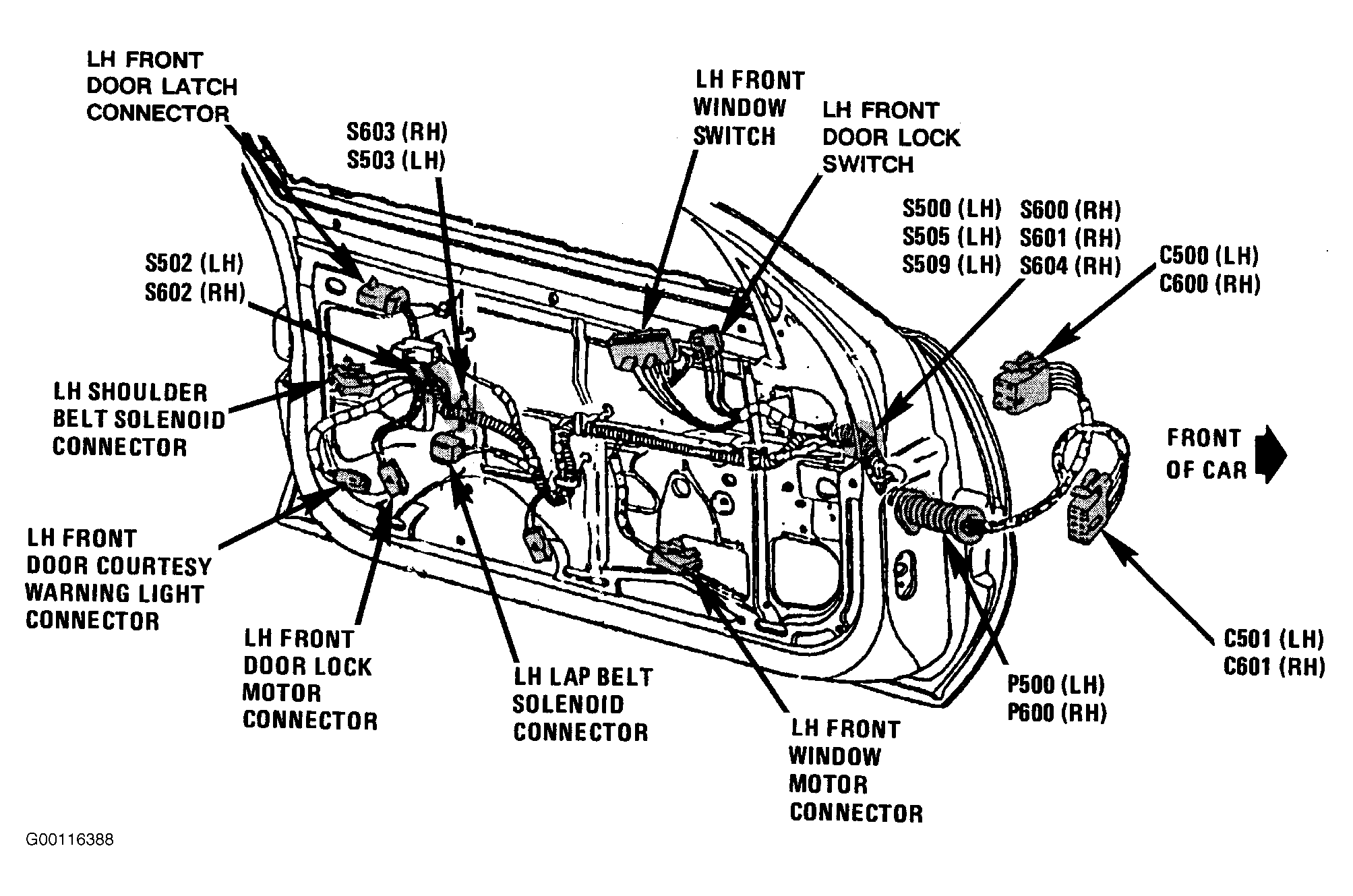

| Left Front Door Lock Motor | In Rear Of Left Front Door. See Fig 6 . |
| Left Front Door Lock Switch | Middle Of Left Front Door. See Fig 6 |
| Left Rear Door Lock Motor | In Rear Of Door. See Fig 7 . |

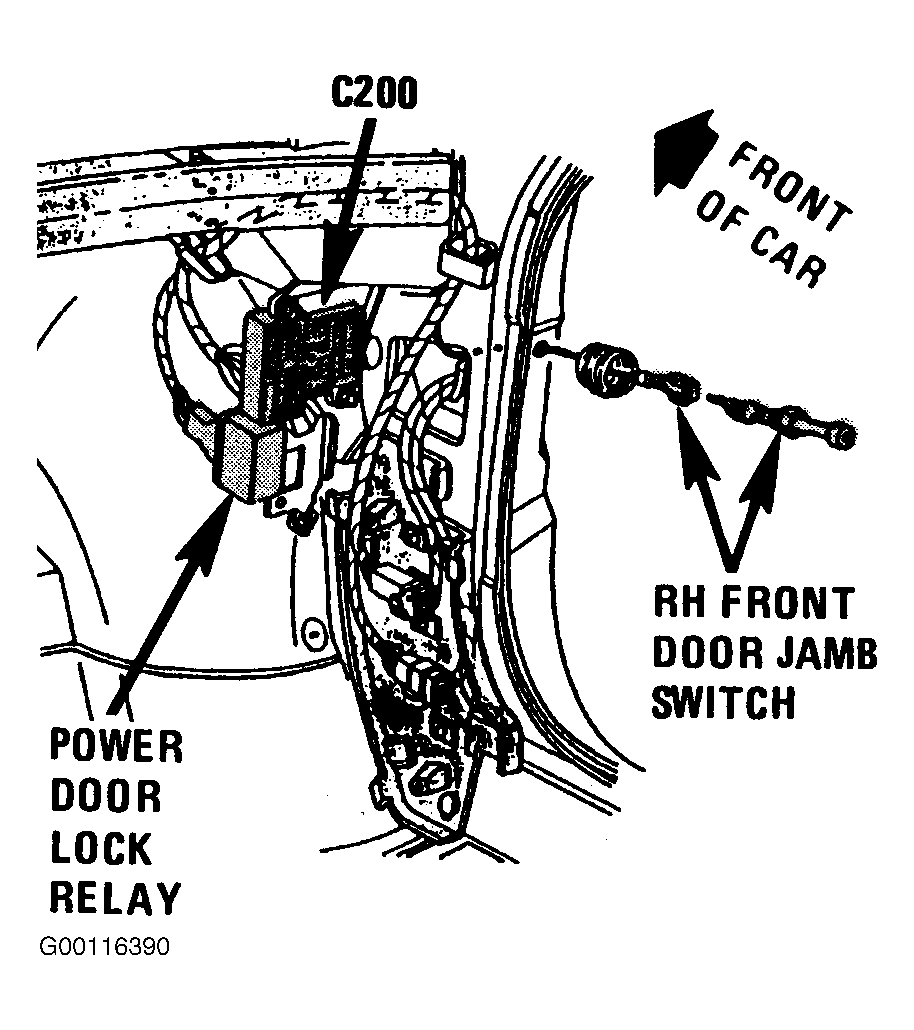

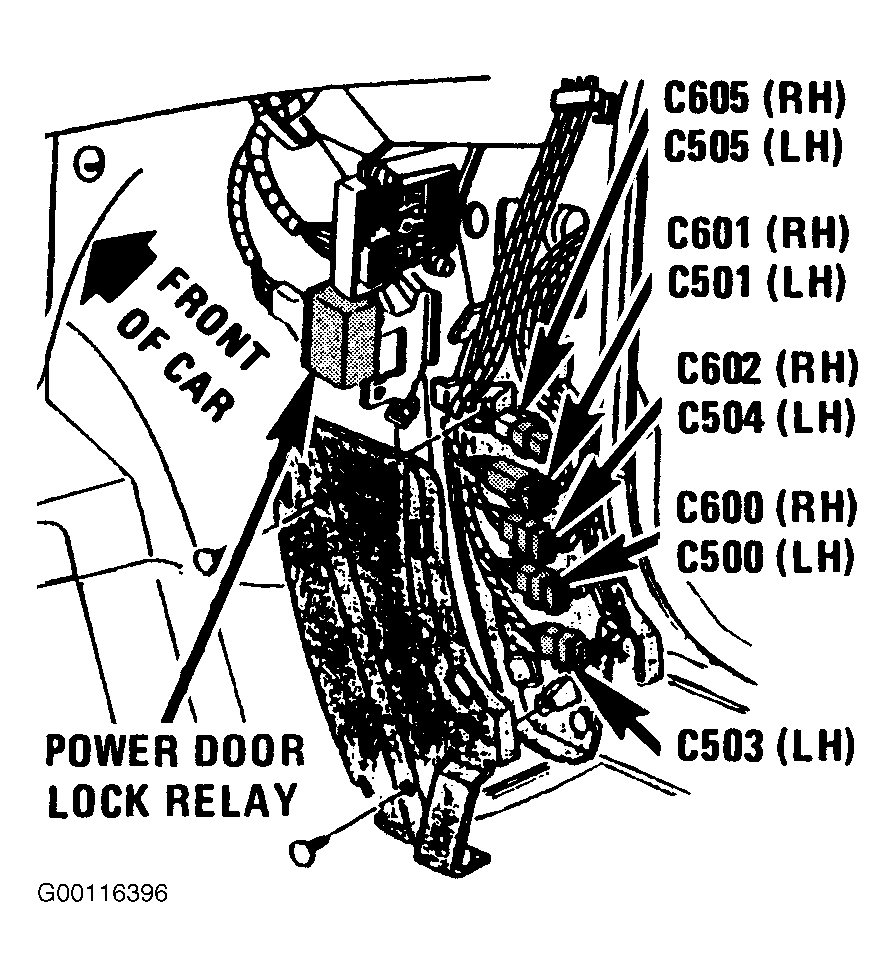

| Power Door Lock Relay | Right Shroud, Above Center Access Hole. See Fig 8 . |
| Right Front Door Lock Motor | In Rear Of Right Front Door. See Fig 6 . |
| Right Front Door Lock Switch (2-Door) | Middle Of Right Front Door. See Fig 6 . |
| Right Front Door Lock Switch (4-Door) | Middle Of Right Front Door. See Fig 6 . |
| Right Rear Door Lock Motor | In Rear Of Door. See Fig 7 |

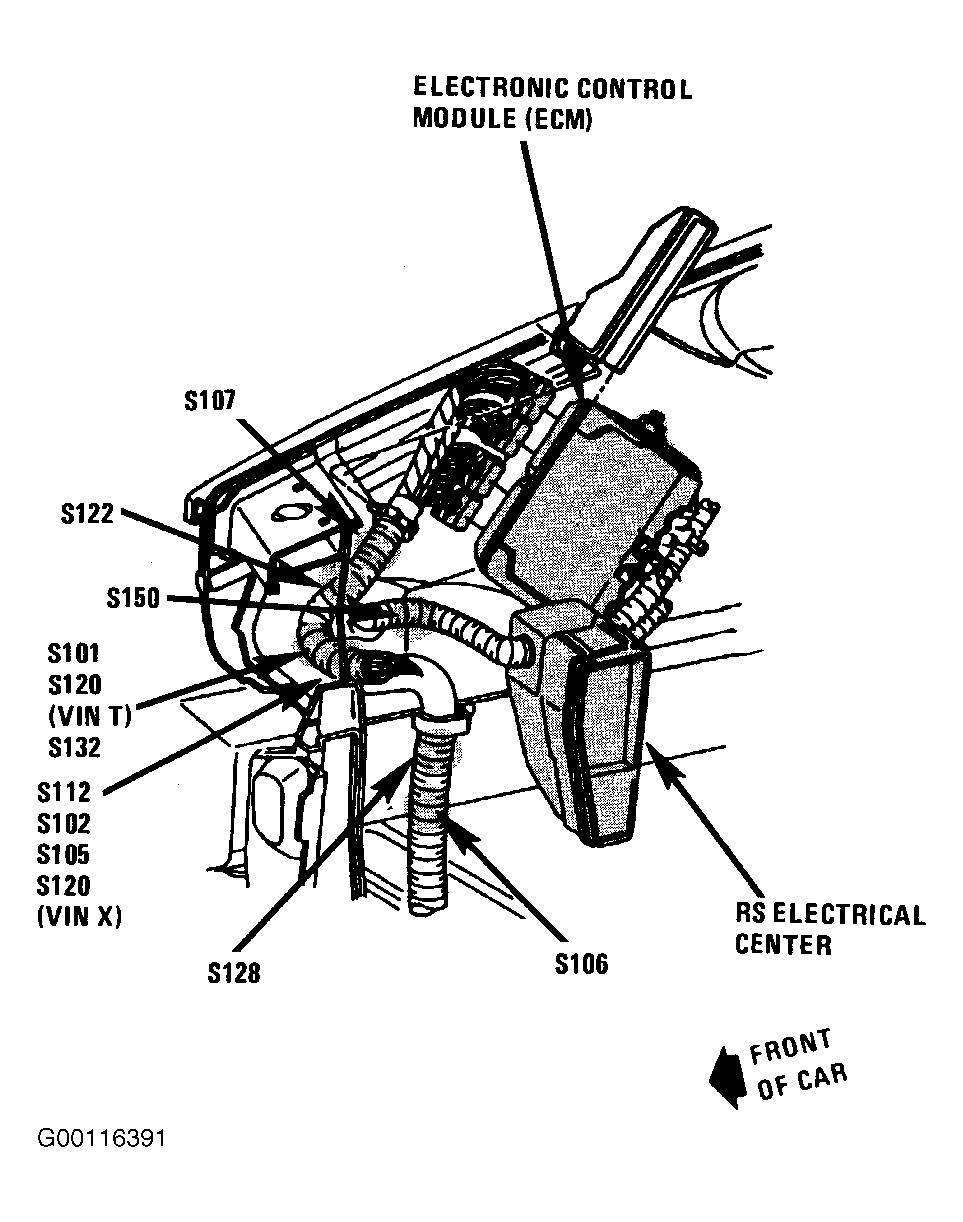

| RS Electrical Center | Right Side Of Engine Compartment, Forward Of Strut Tower. See Fig 9 . |

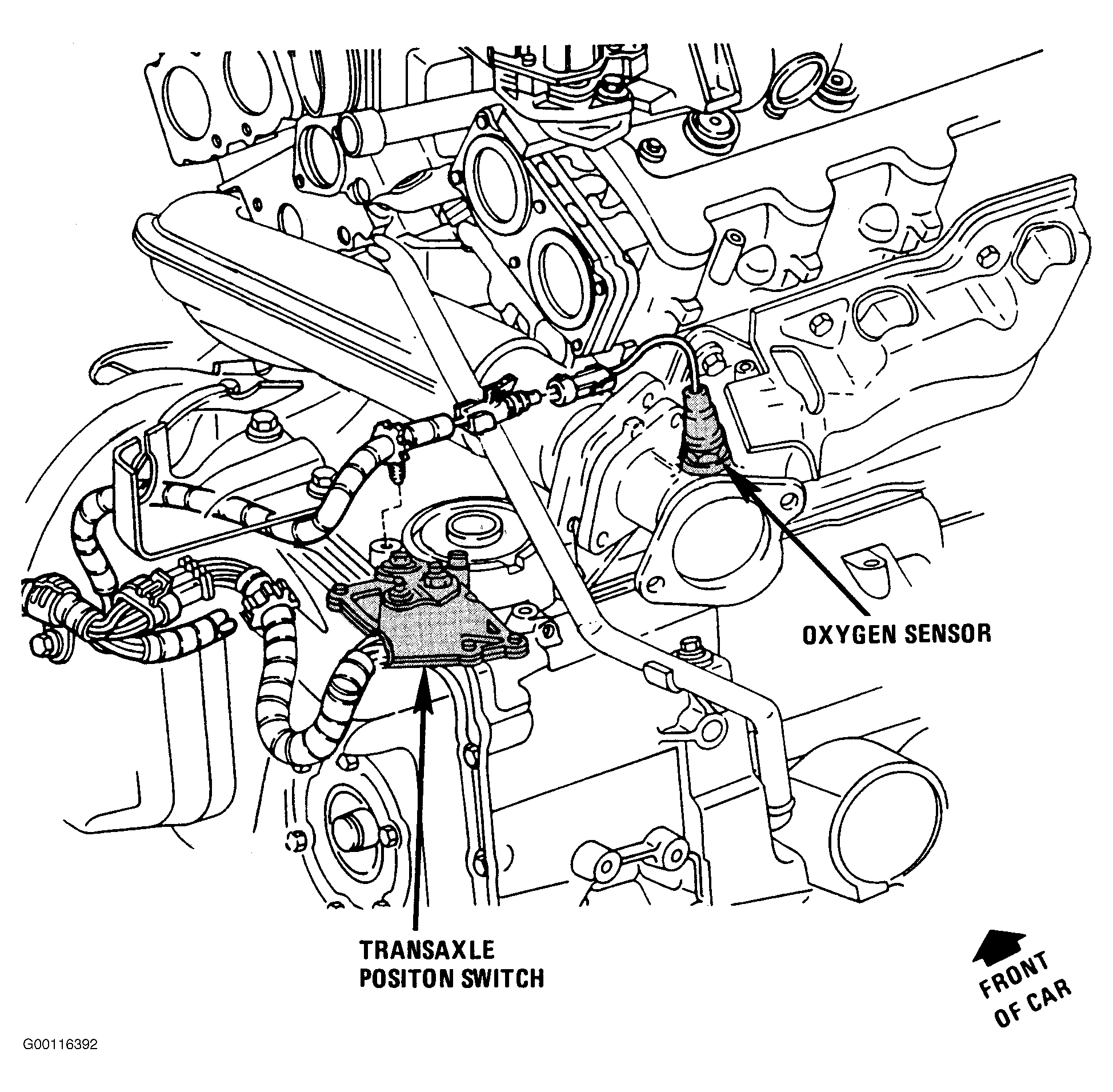

| Transaxle Position Switch | Left Of Engine, On Transaxle. See Fig 10 . |

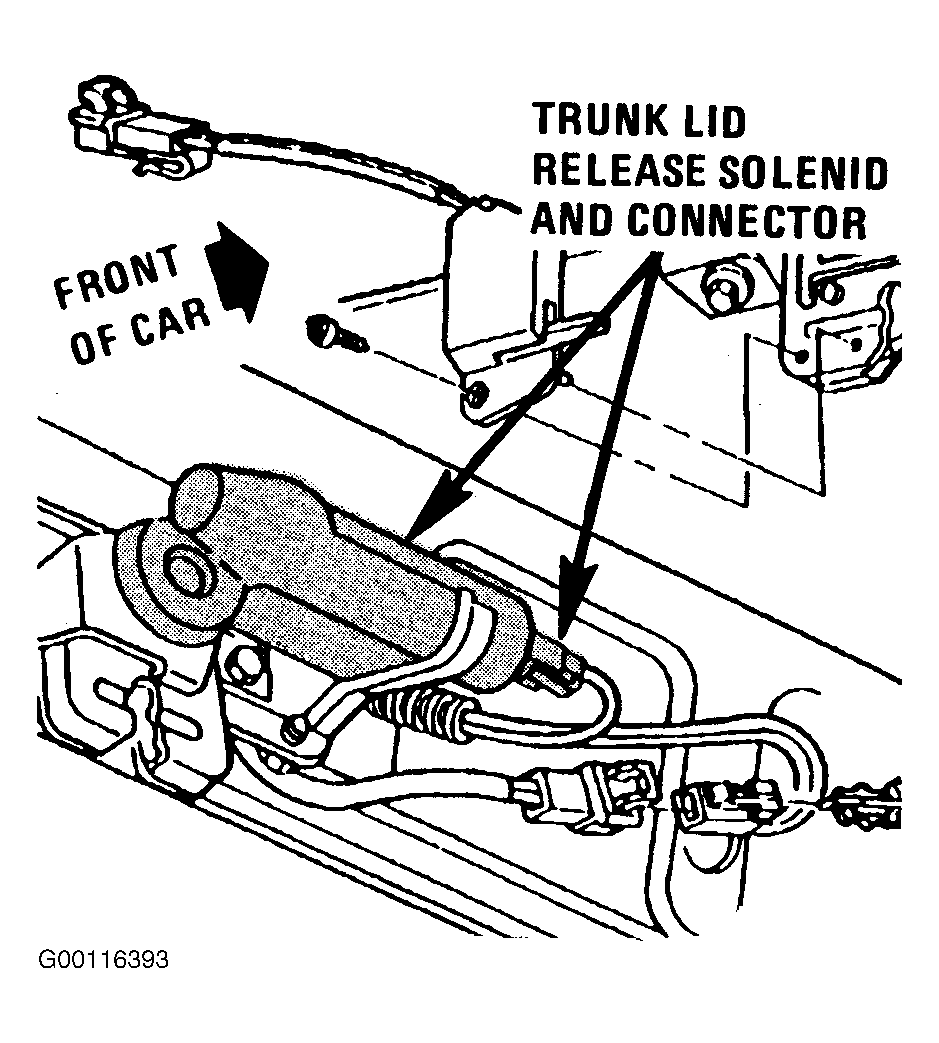

| Trunk Lid Release Solenoid | Center Rear Of Trunk Lid. See Fig 11 |

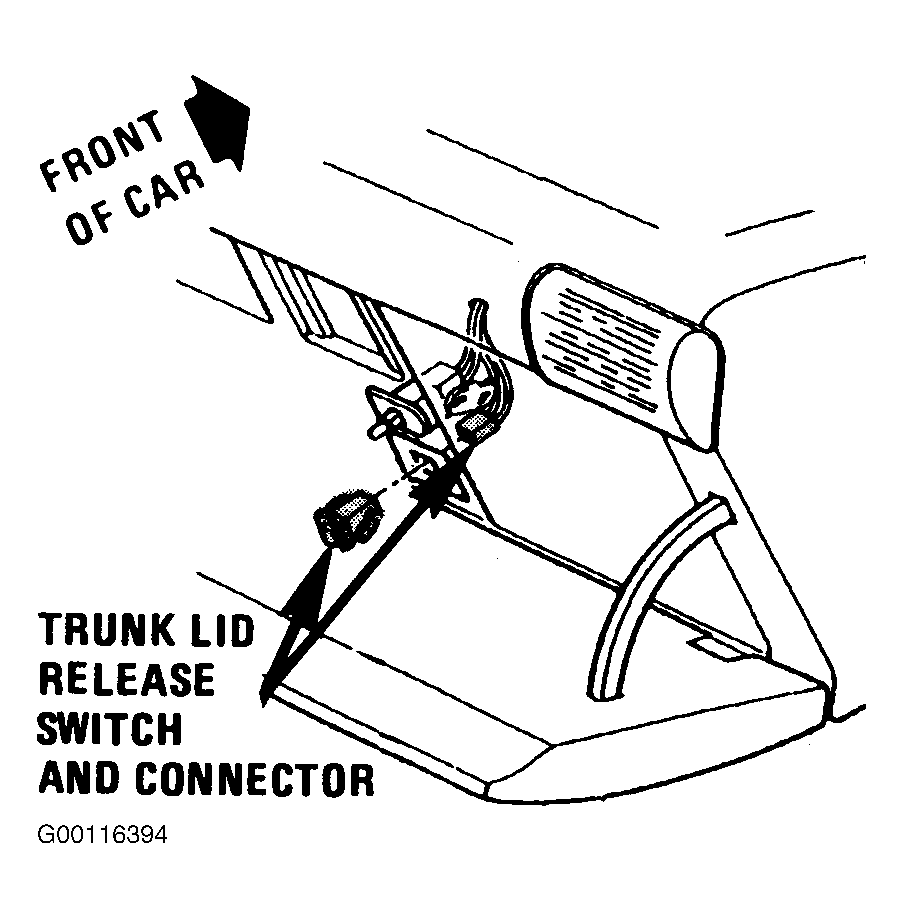

| Trunk Lid Release Switch | Right Side Of Instrument Panel, In Instrument Compartment. See Fig 12 . |
| C100 (36 Cavities) | Right Side Of Dash, Behind Strut Tower. See Fig 13 . |

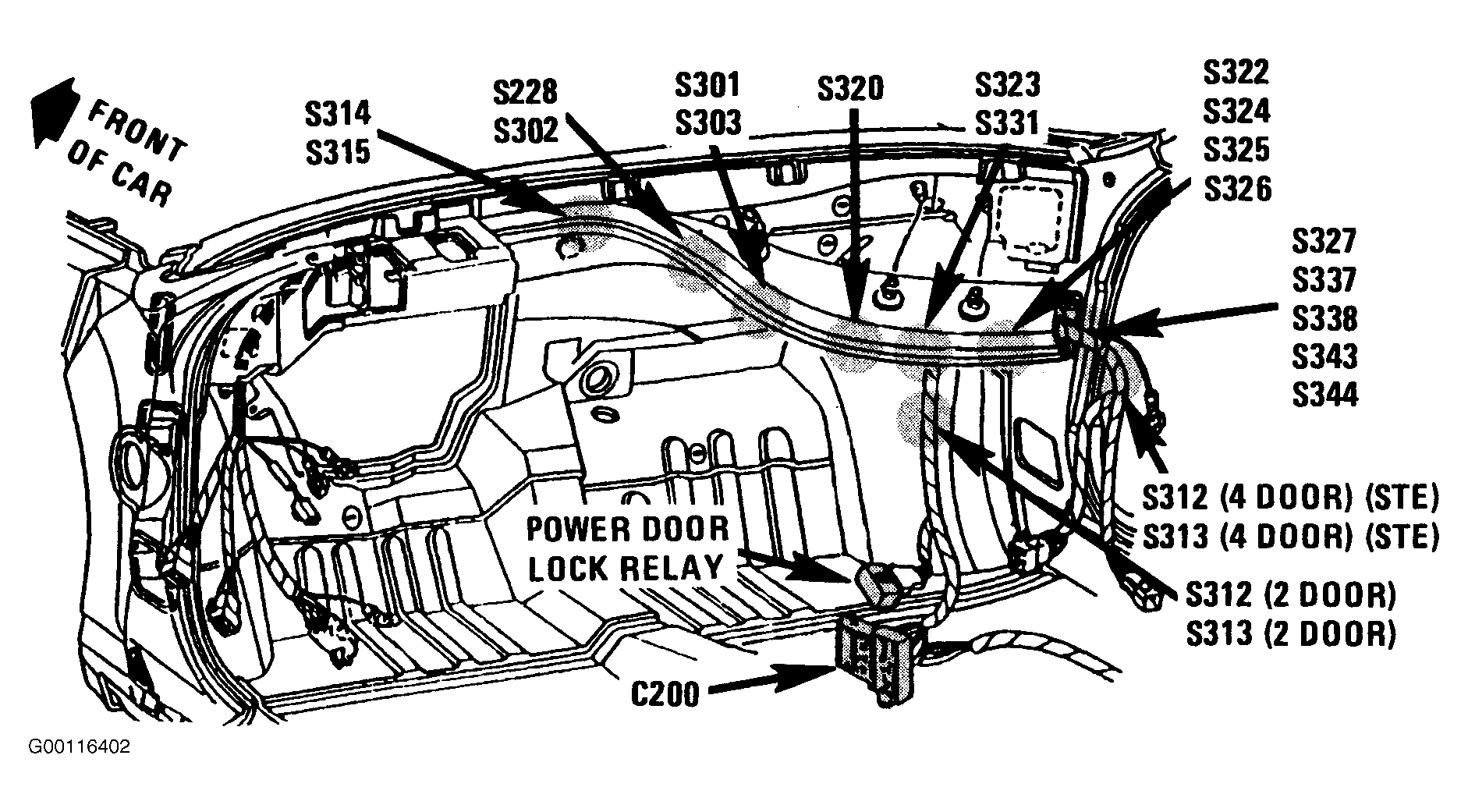

| C200 (106 Cavities) | Behind Right Side of Instrument Panel, Near Shroud. See Fig 8 . |
| C355 (1 Cavity) | Right Front Of Trunk. See Fig 2 . |
| C500 (6 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 14 . |
| C501 (10 Cavities) | Below Instrument Panel, At Left Shroud. See Fig 14 . |
| C600 (6 cavities) | Below Instrument Panel, At Right Shroud. See Fig 14 |
| C601 (10 cavities) | Below Instrument Panel, At Right Shroud. See Fig 14 |

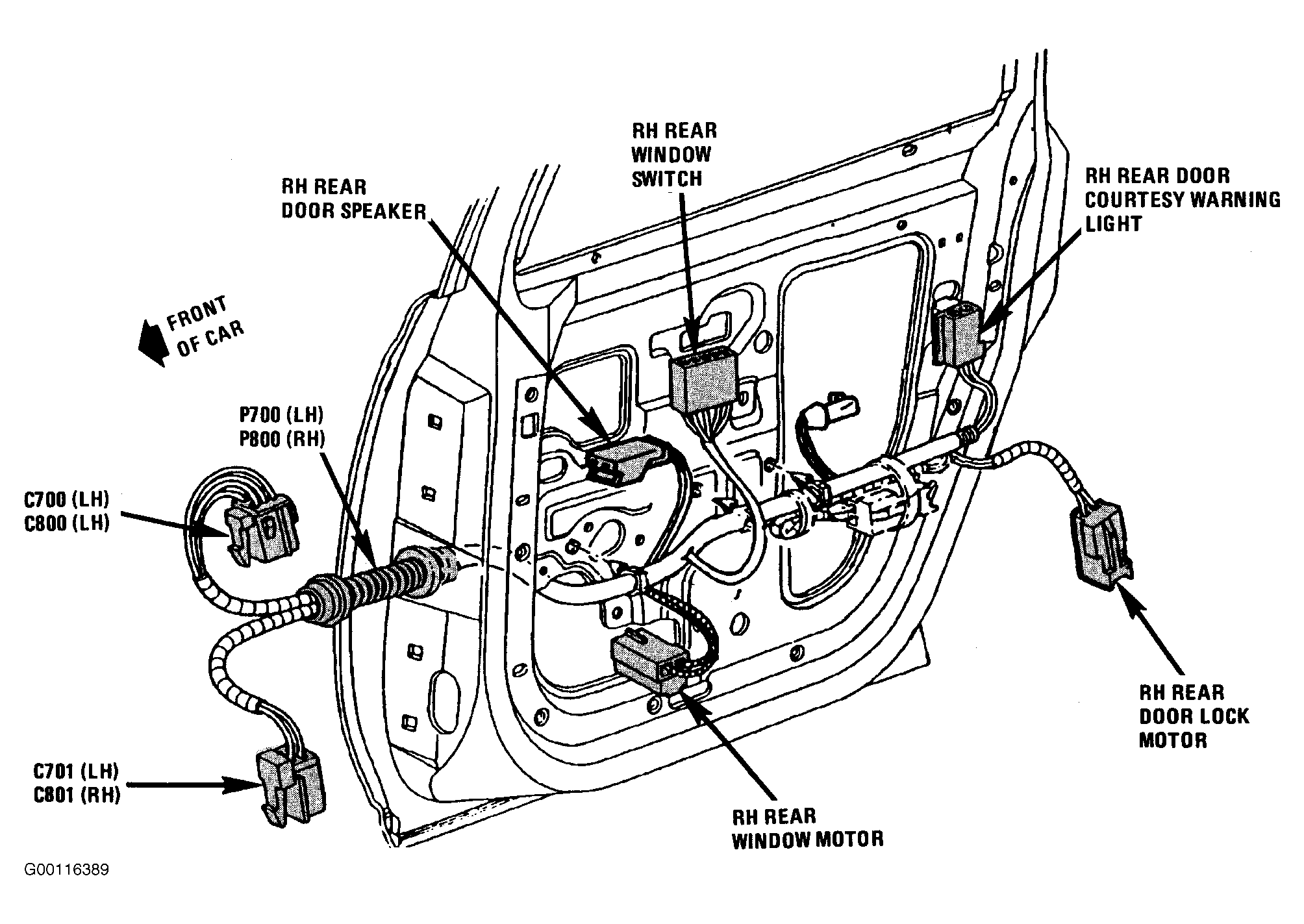

| C700 (6 cavities) | At Left Rear Door Jamb. See Fig 7 . |

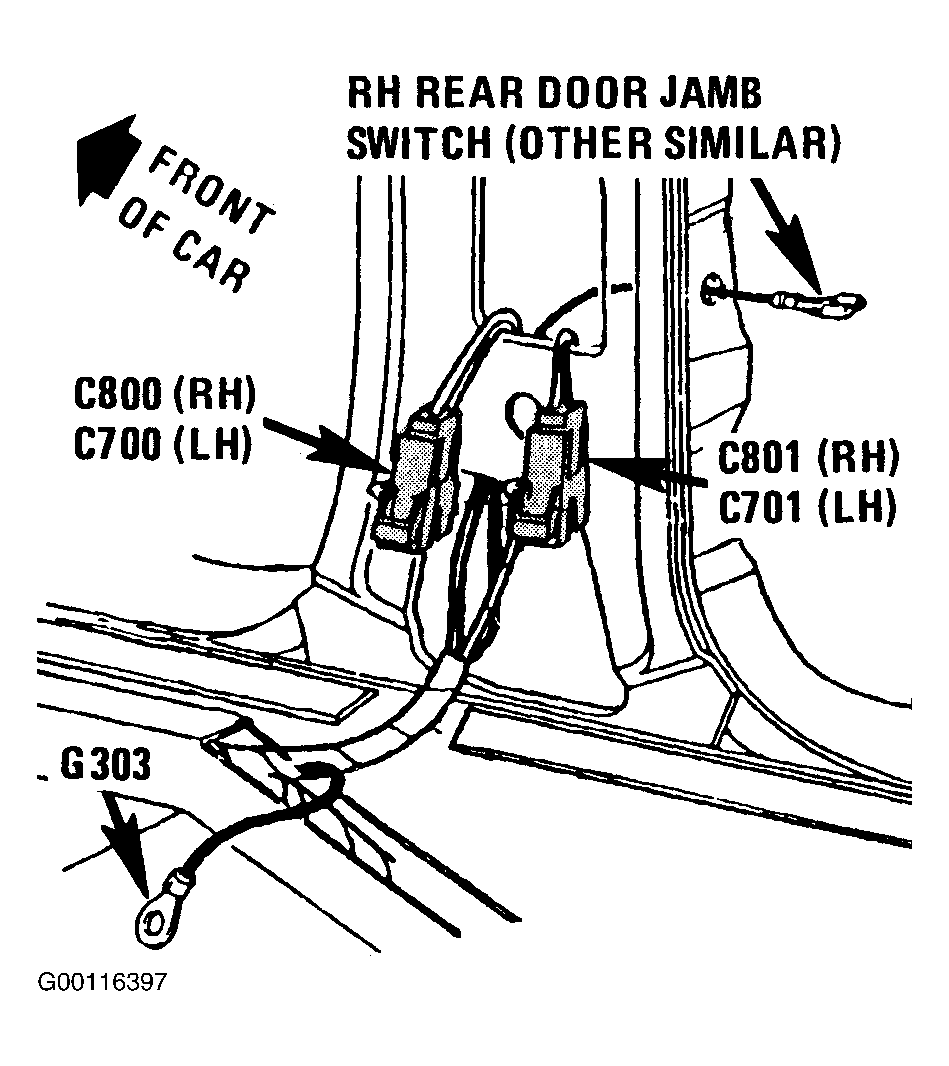

| C800 (6 cavities) | At Right Rear Door Jamb. See Fig 15 . |

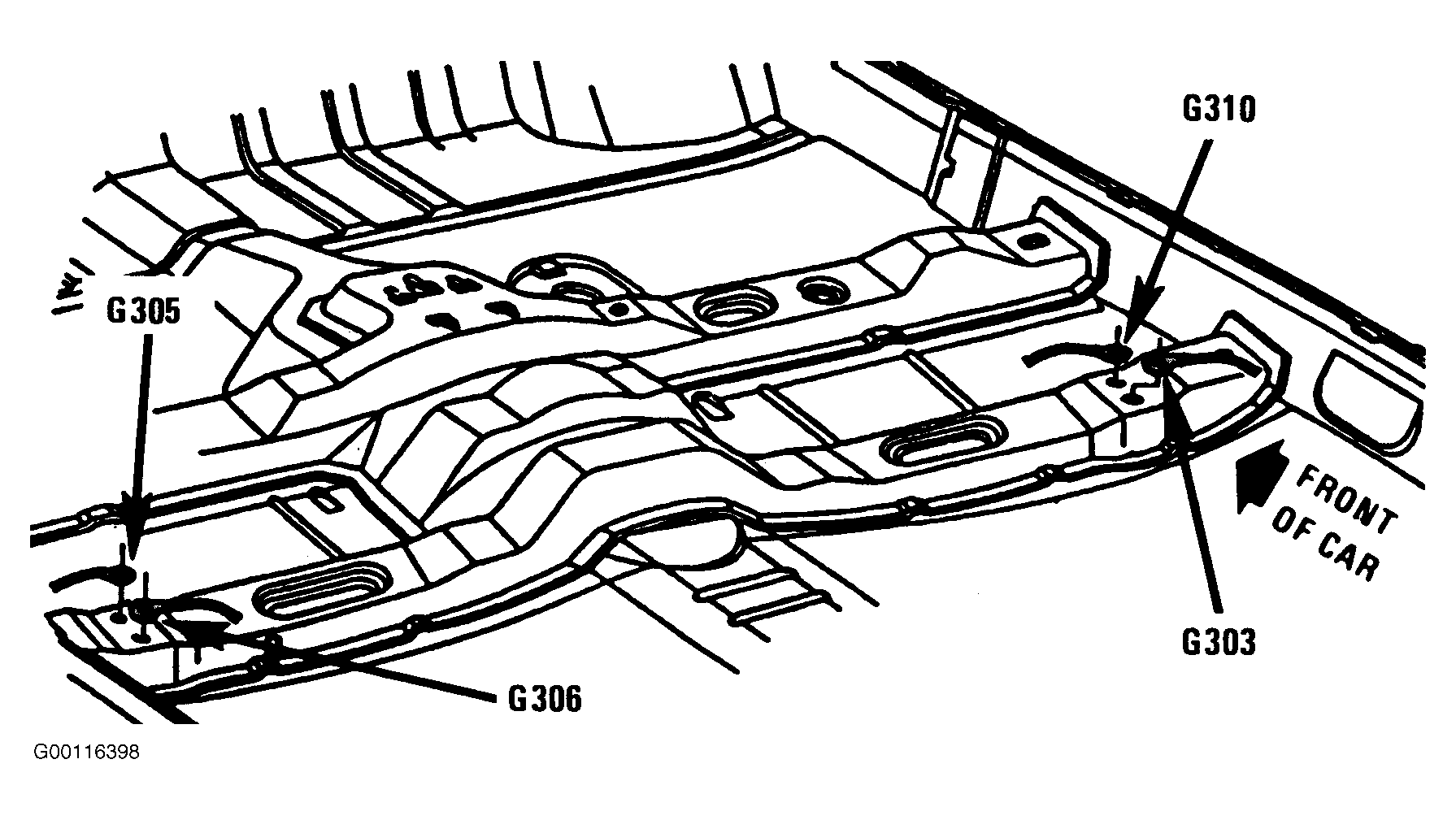

| G303 | Under Right Front Seat. See Fig 16 . |
| G305 | Under Left Front Seat. See Fig 16 . |

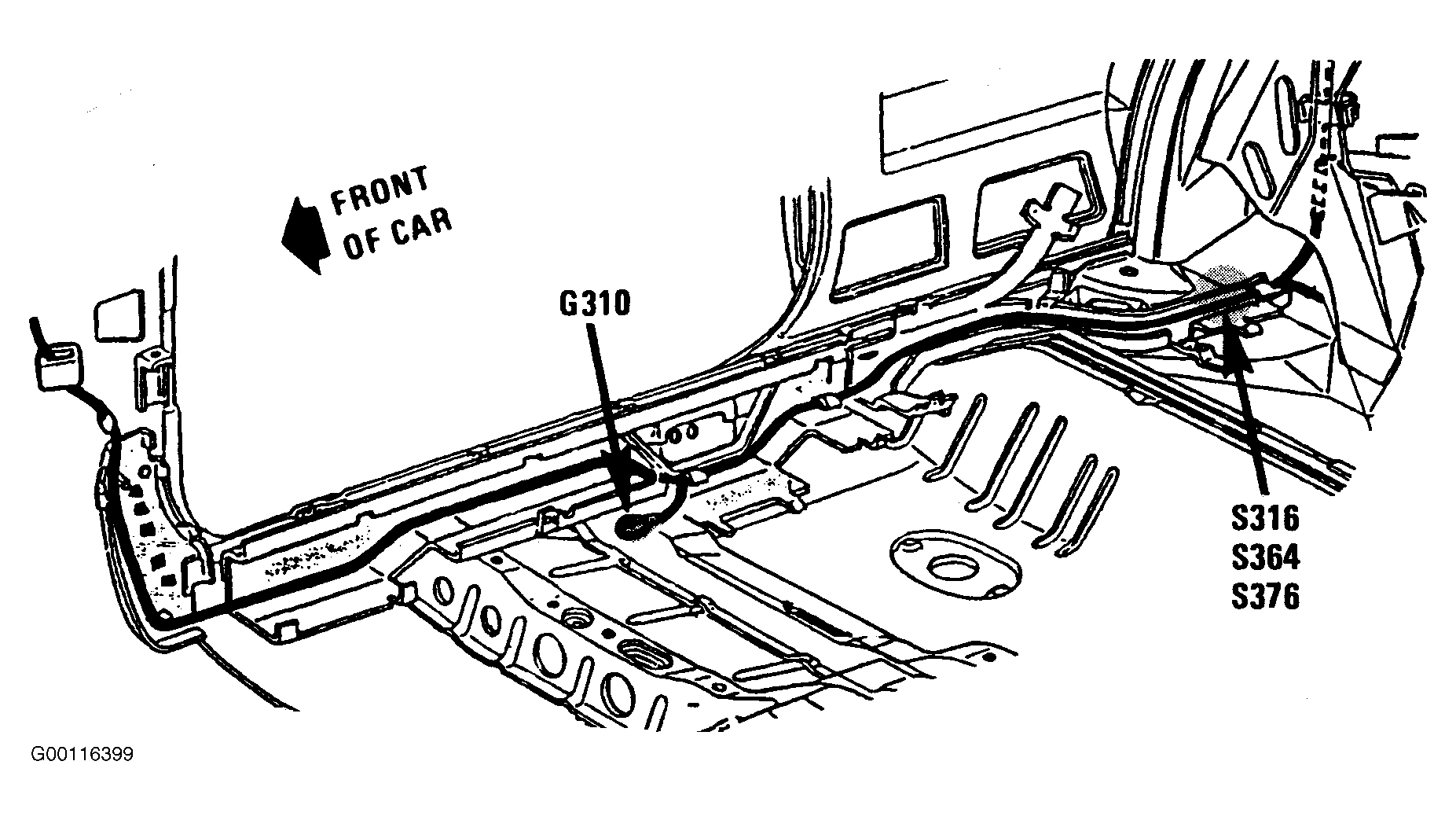

| G310 | Under Right Front Seat. See Fig 17 . |
| P500 | In Left Front Door Jamb. See Fig 18 . |
| P600 | In Right Front Door Jamb. See Fig 6 . |
| P700 | In Left Rear Door Jamb. See Fig 7 . |
| P800 | In Right Rear Door Jamb. See Fig 7 . |
| S201 | Instrument Panel Harness, Approximately 23 cm From Right Front Speaker Breakout. See Fig 13 . |
| S218 | Instrument Panel Harness, Approximately 19 cm From C200. See Fig 13 . |

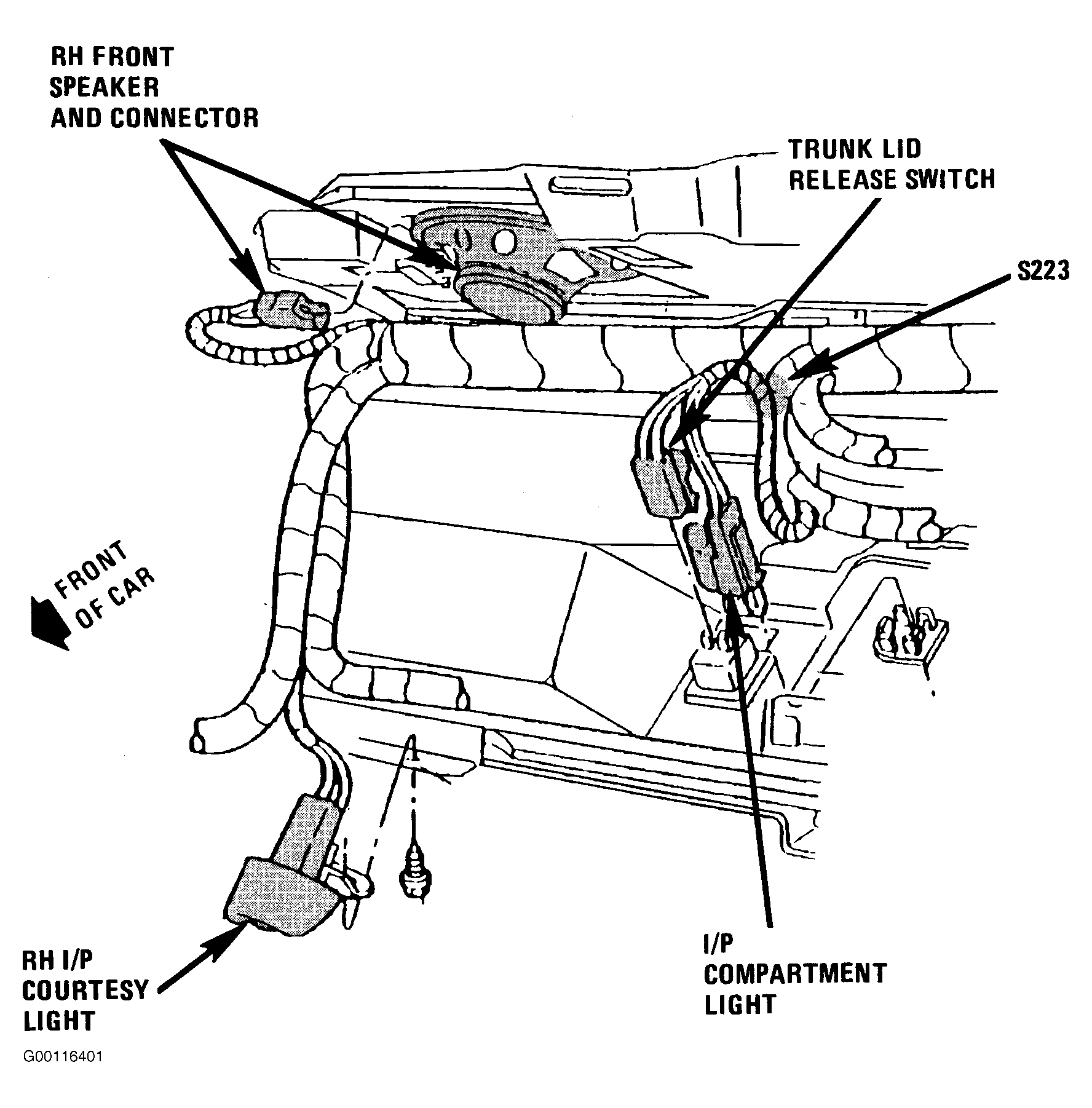

| S223 | Instrument Panel Harness, Approximately 2 cm From Instrument Panel Compartment Light Breakout. See Fig 19 . |
| S224 | Crosscar Harness, Approximately 4 cm From Right Rear Speaker Breakout. |
| S301 | Crosscar Harness, Approximately 25 cm From C200 Breakout. See Fig 20 . |
| S303 | Crosscar Harness, Approximately 20 cm From C200 Breakout. See Fig 20 . |

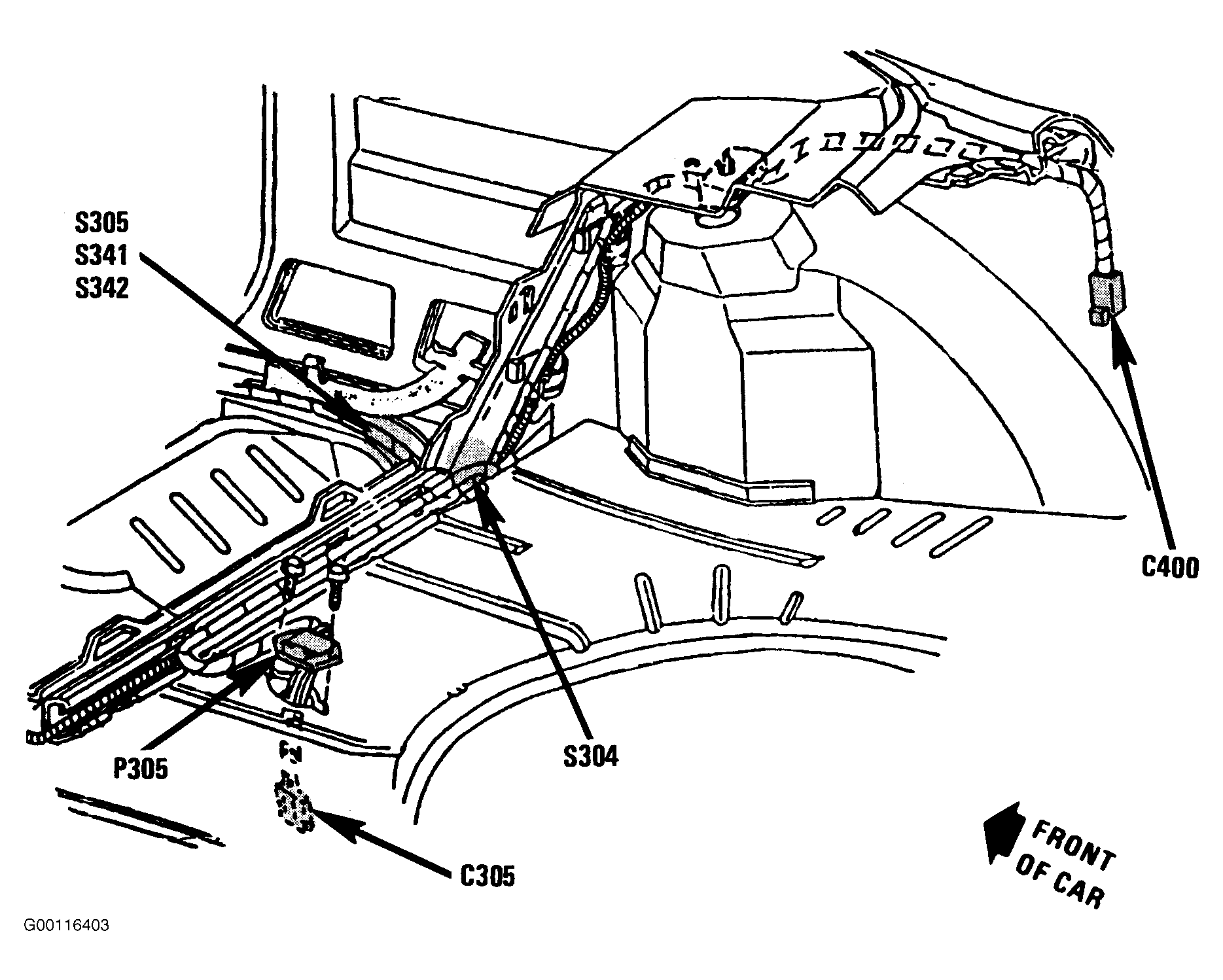

| S305 | Crosscar Harness, Approximately 5 cm From C305 Breakout. See Fig 21 . |
| S312 (2 Door) | Crosscar Harness, Approximately 19 cm From C200 Breakout. See Fig 20 . |
| S312 (4 Door) | Crosscar Harness, Approximately 5 cm From C601 Breakout. See Fig 20 . |
| S313 (2 Door) | Crosscar Harness, Approximately 15 cm From C200 Breakout. See Fig 20 . |
| S313 (4 Door) | Crosscar Harness, Approximately 10 cm From C601 Breakout. See Fig 20 . |
| S314 | Crosscar Harness, Approximately 38 cm From Left Front Door Jamb Switch Breakout. See Fig 20 . |
| S315 | Crosscar Harness, Approximately 43 cm From Left Front Door Jamb Switch Breakout. See Fig 20 . |
| S325 | Crosscar Harness, Approximately 12 cm from C200 Breakout. See Fig 20 . |

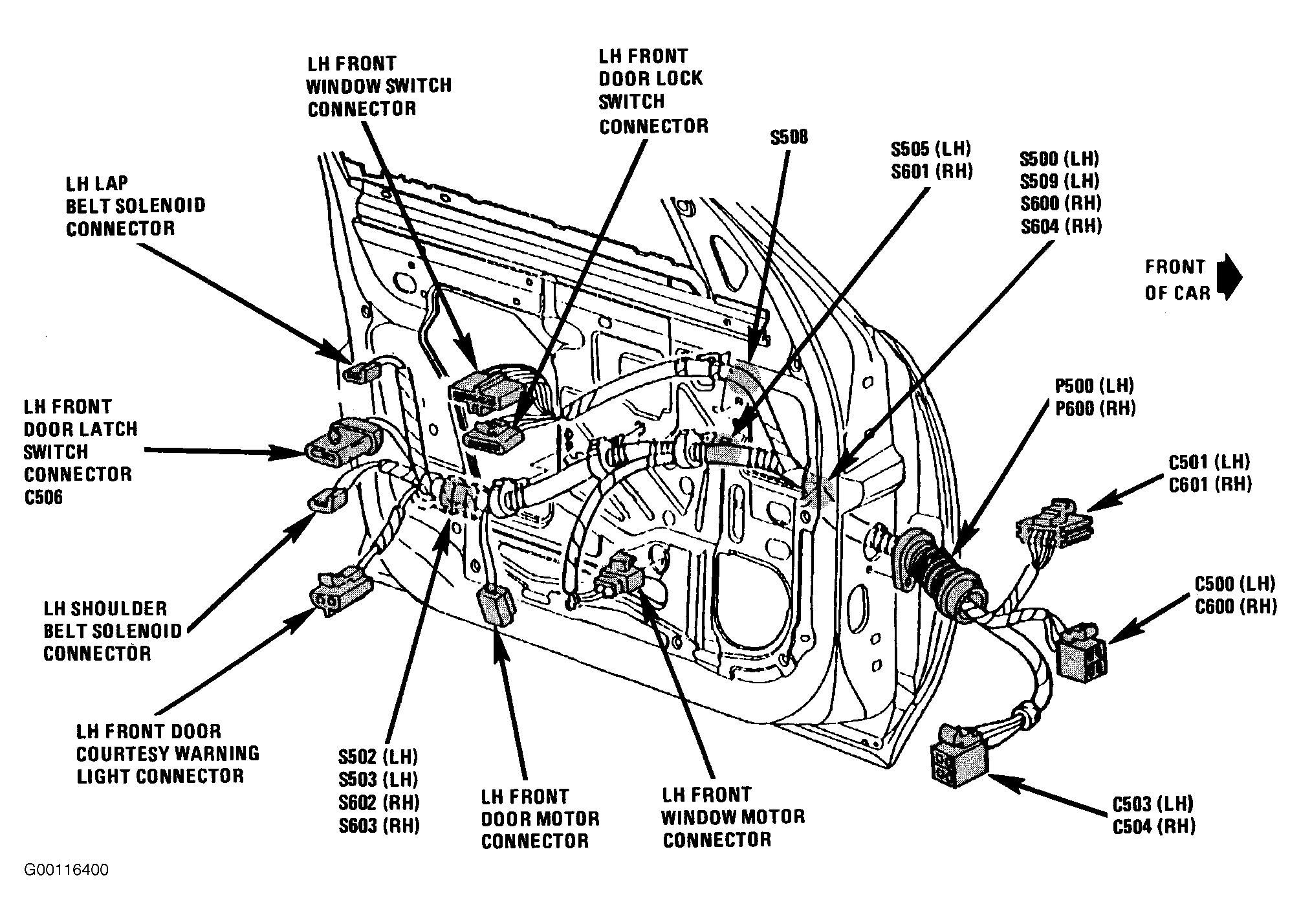

| S500 | Left Front Door Harness, Approximately 5 cm From Left Front Window Switch Breakout. See Fig 6 . |
| S600 | Right Front Door Harness, Approximately 5 cm From Right Front Window Switch Breakout. See Fig 6 . |
