Control Units
CONTROL UNITS LOCATION
| Component | Location |
|---|---|

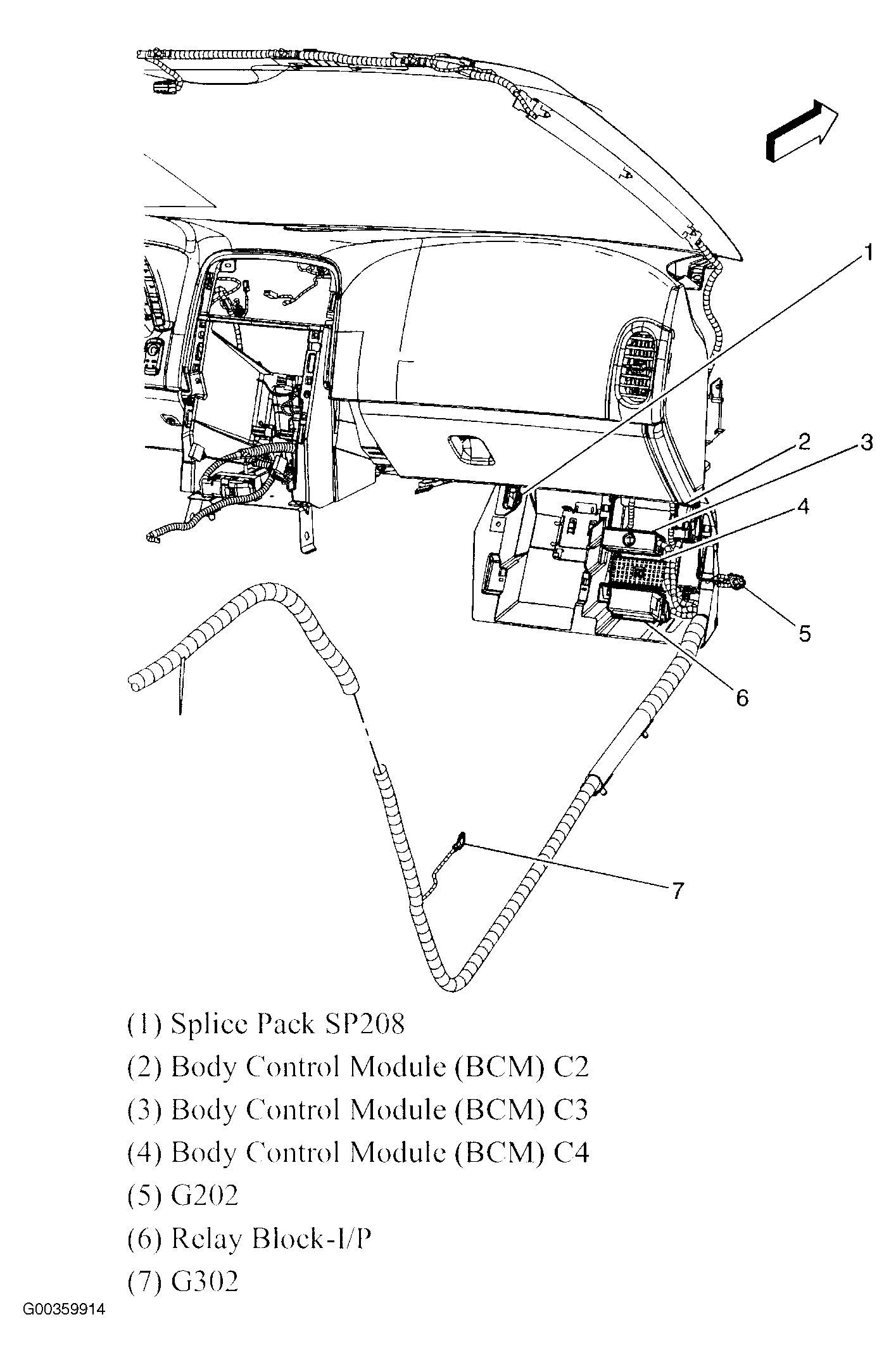

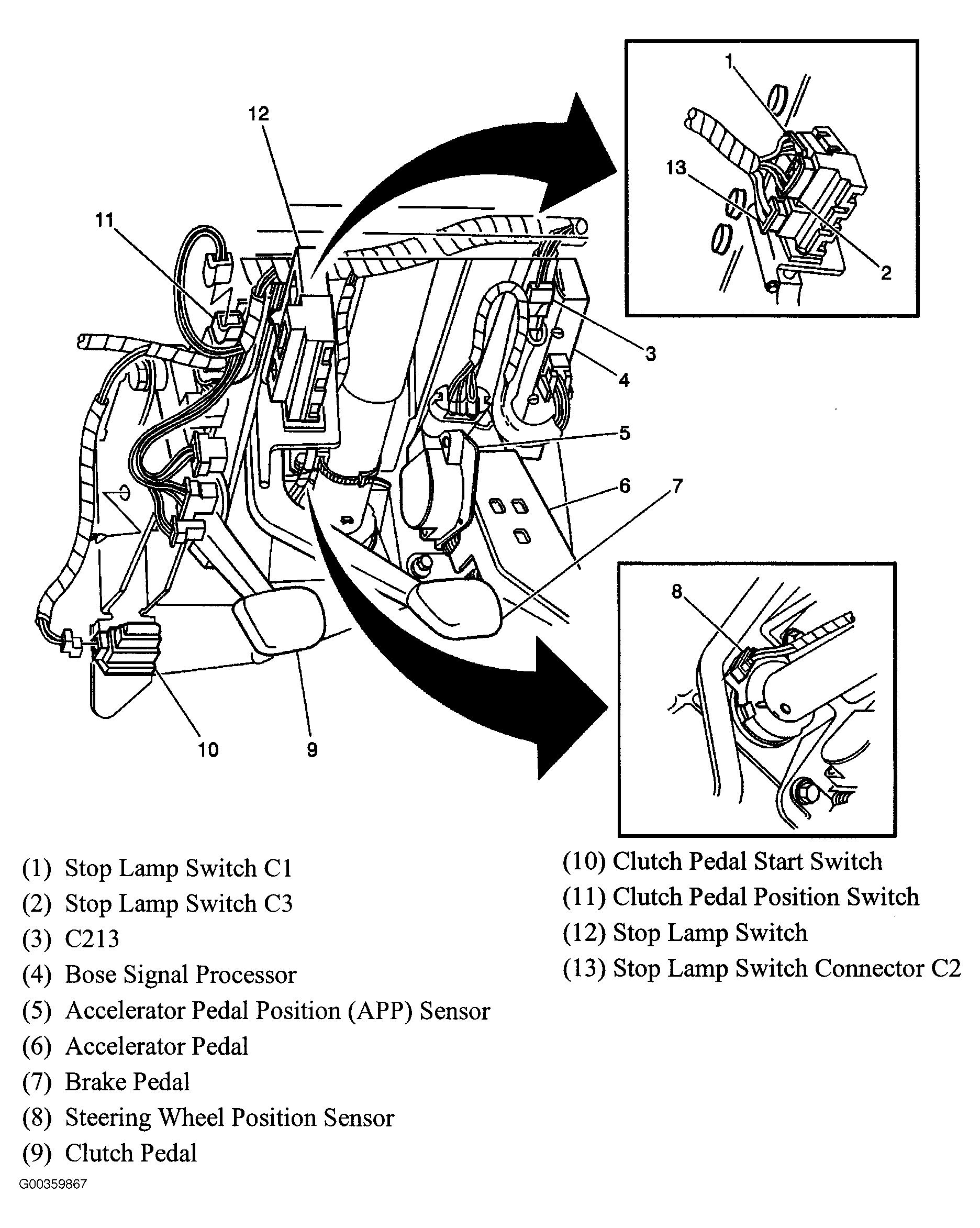

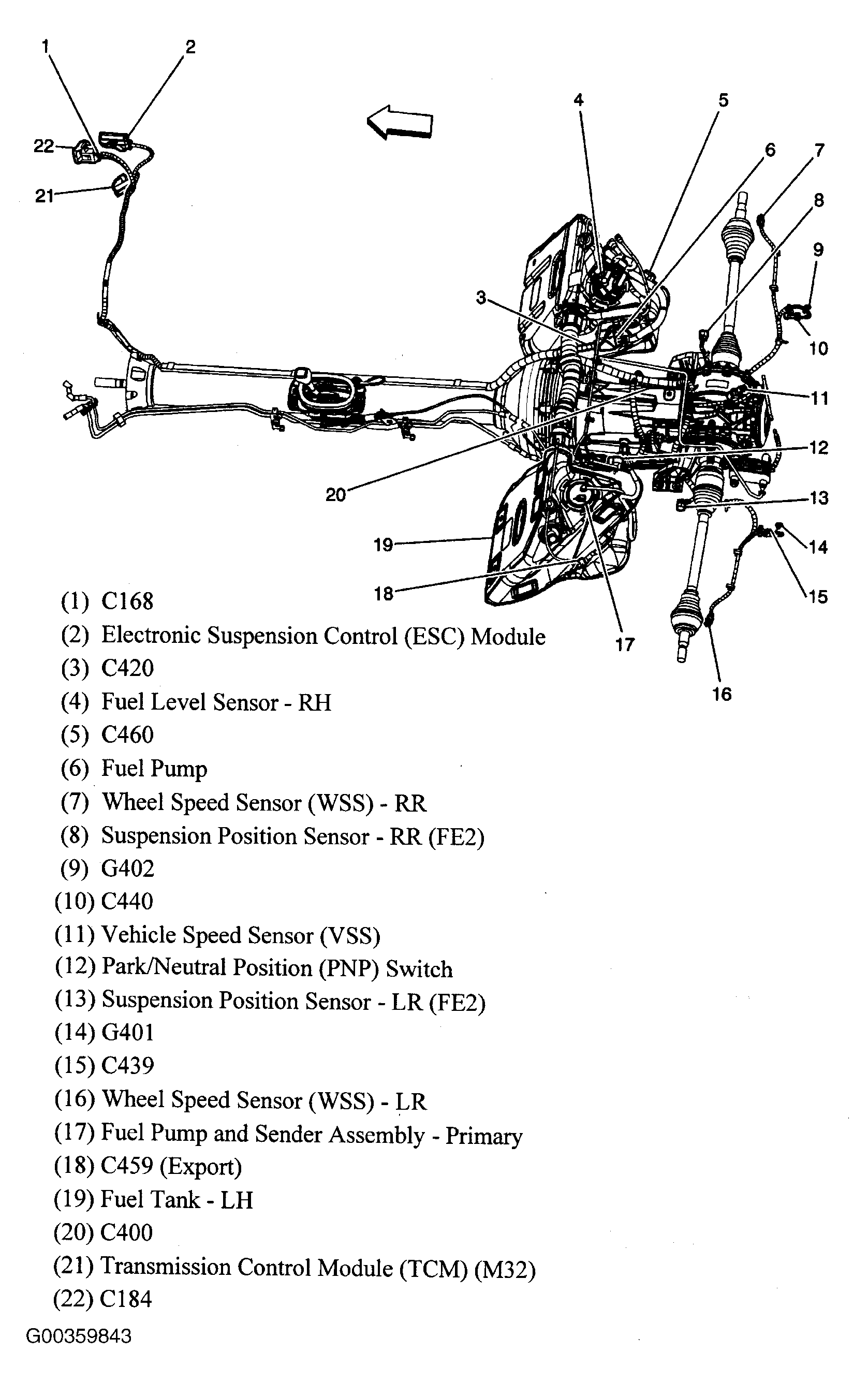

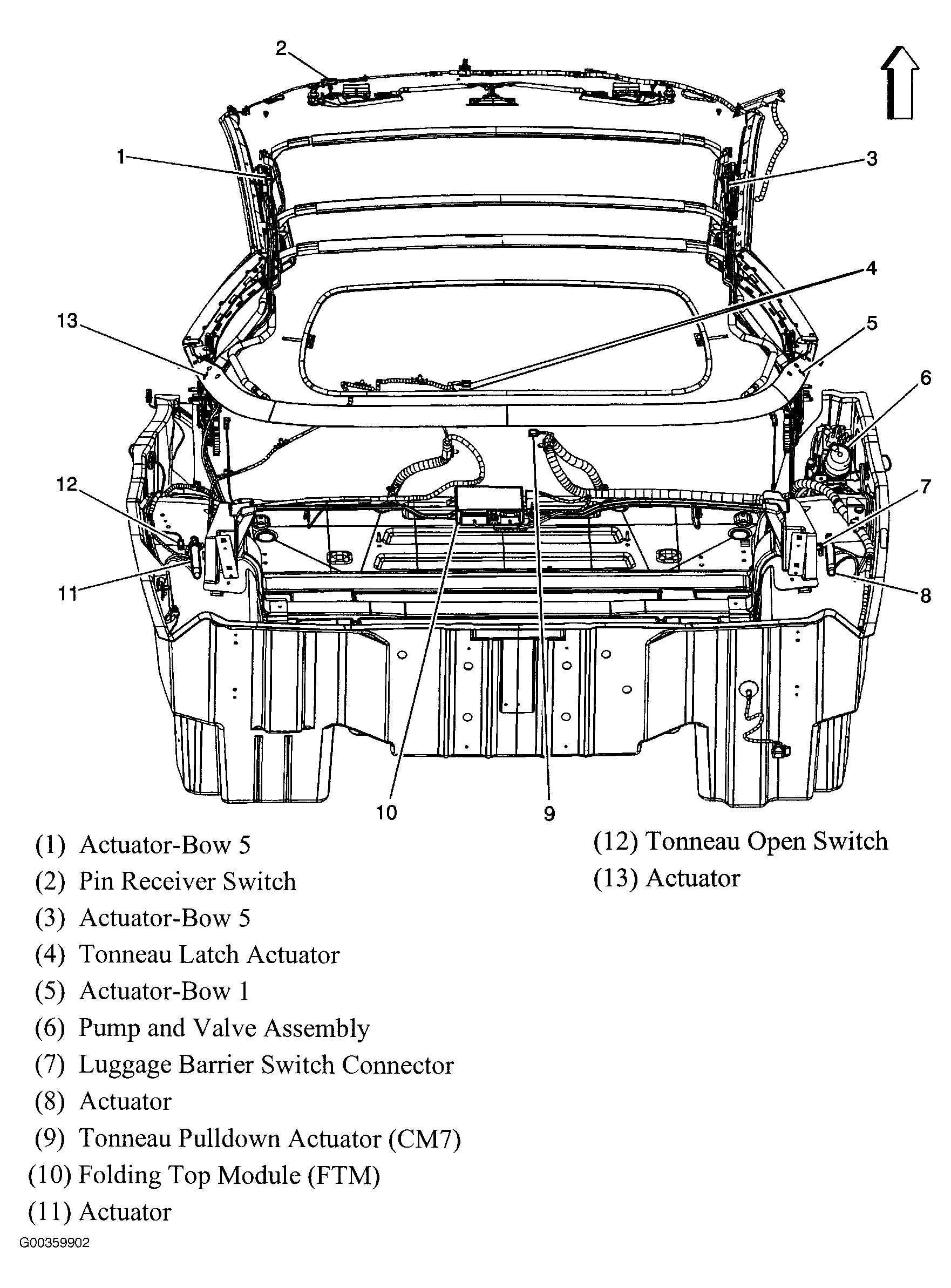

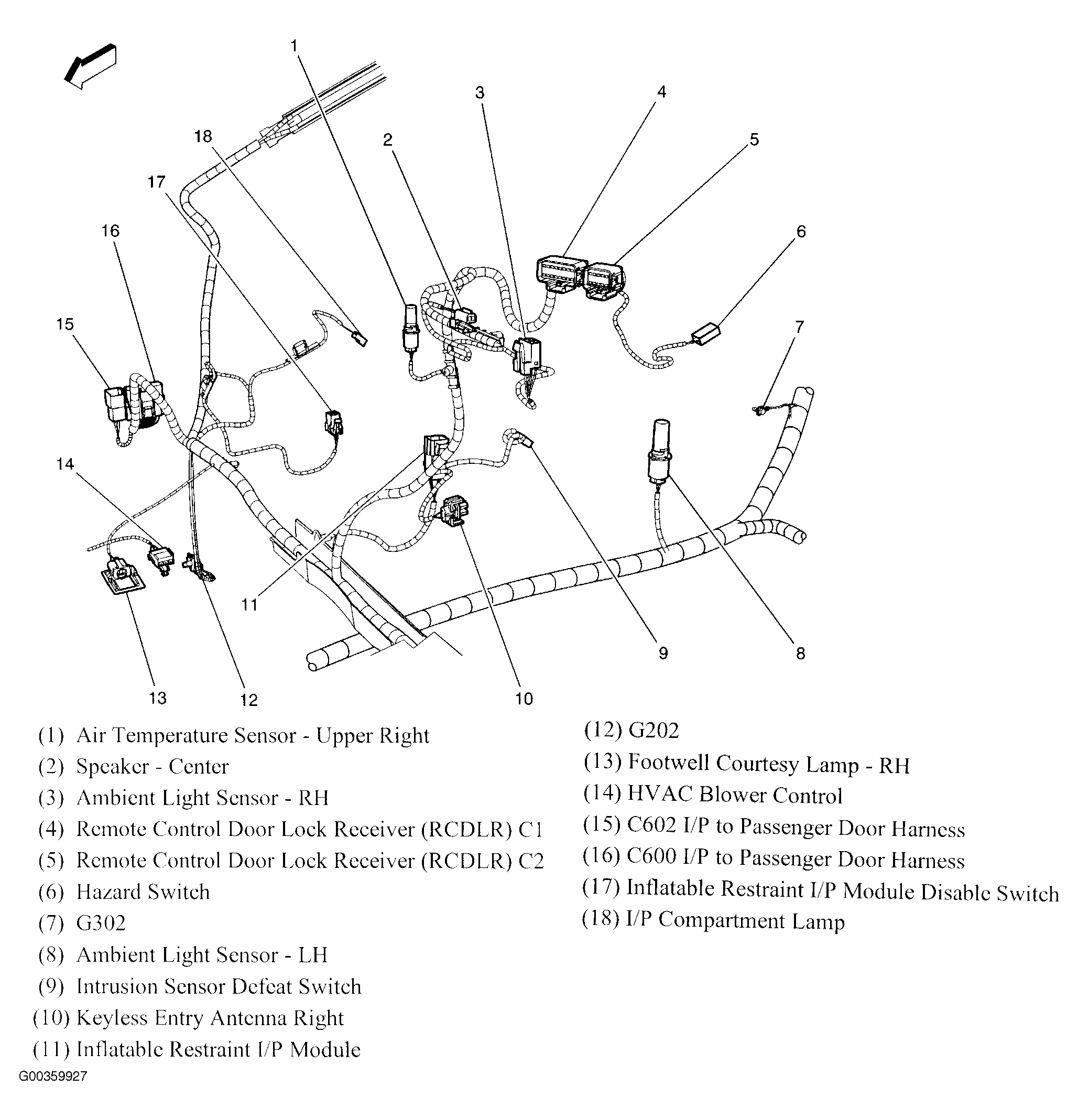

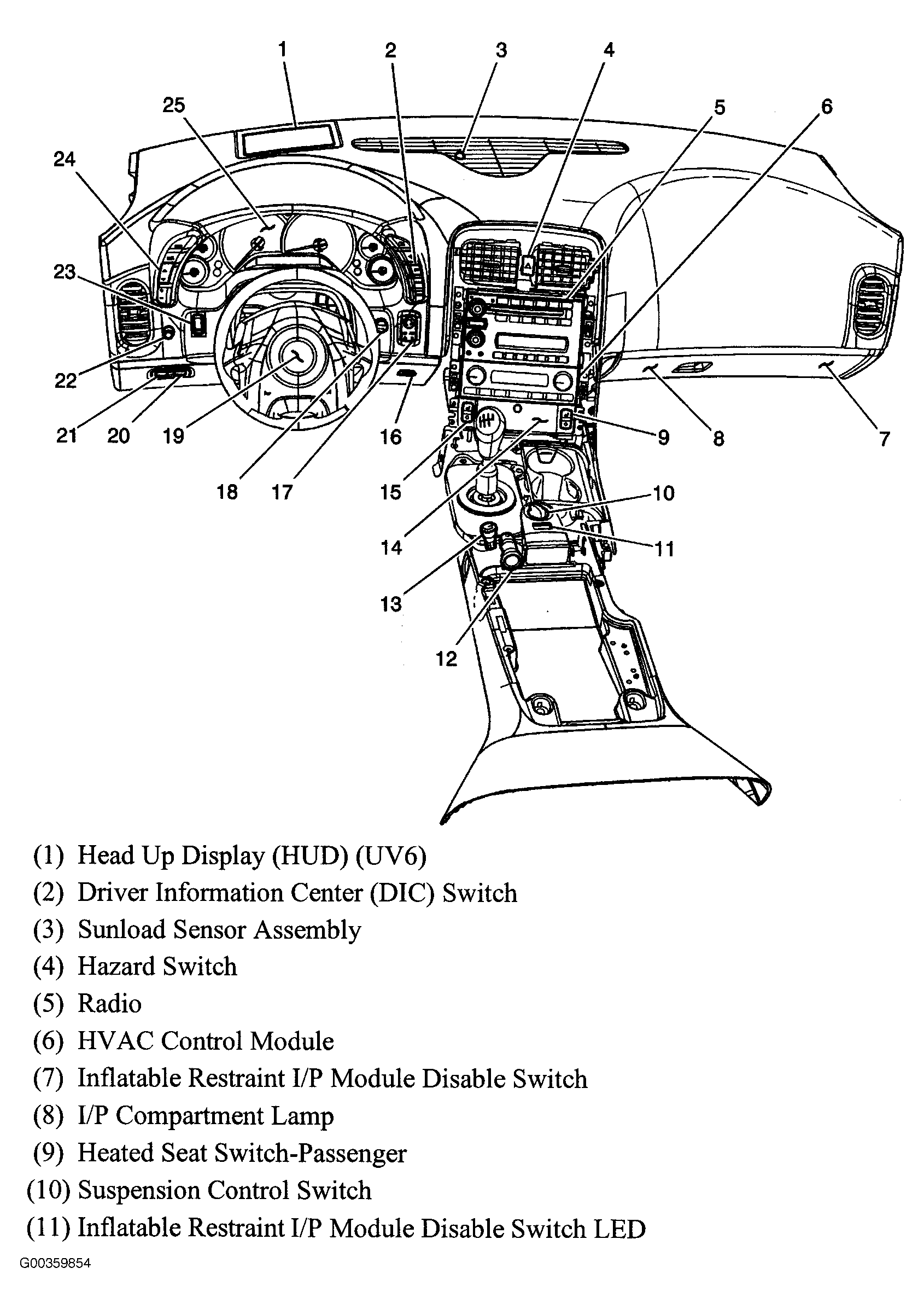

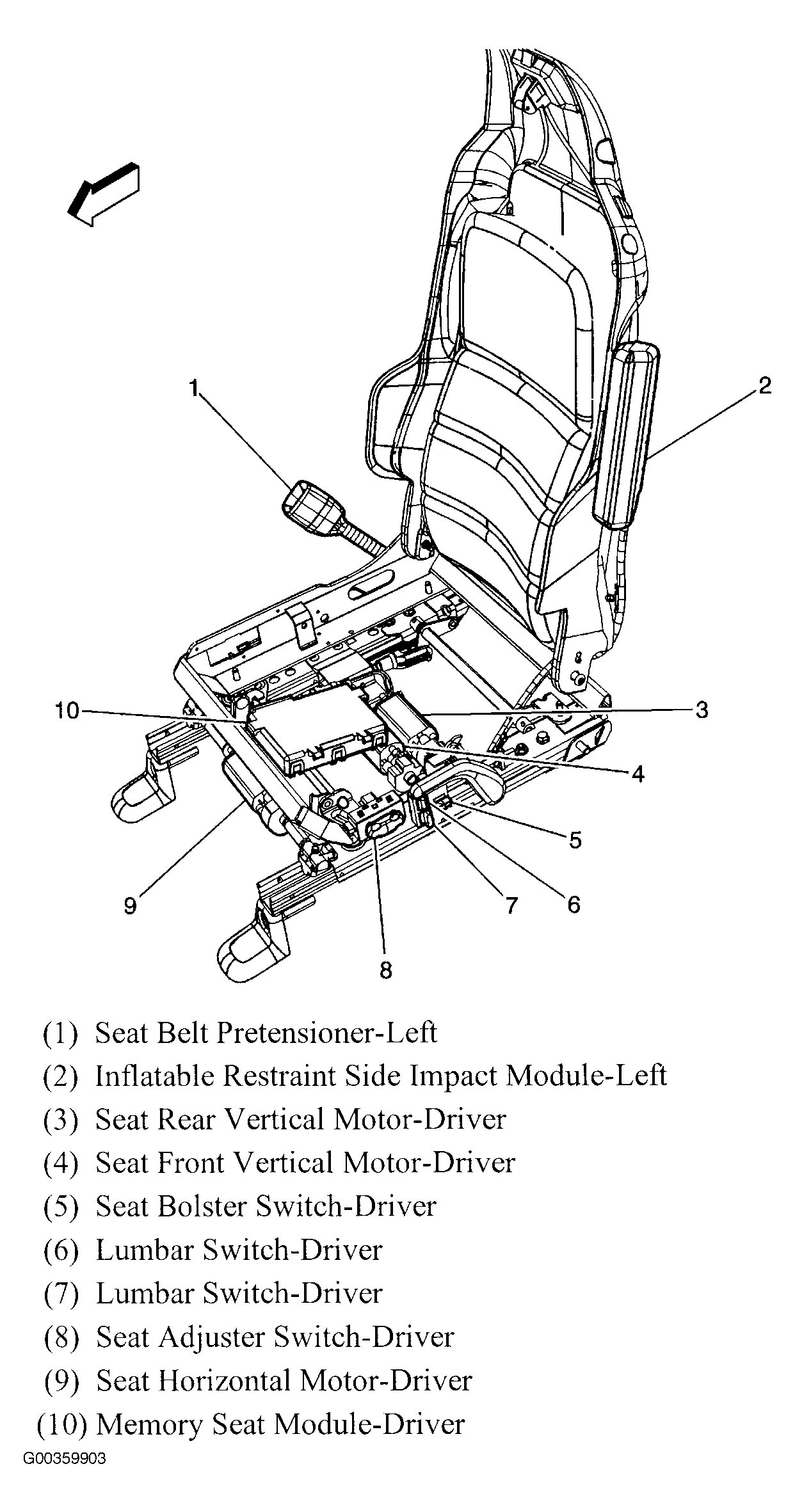

| Body Control Module (BCM) | Mounted on toe board, in right footwell. See Figure . |
| Bose Signal Processor | Under left side of dash, above accelerator pedal. See Figure . |
| Door Module (Front Passenger) | Bottom center of passenger door. See Figure . |
| Driver Door Module (DDM) | Bottom center of driver door. See Figure . |
| Electronic Brake Control Module (EBCM) | At left front side of engine compartment, on frame rail. See Figure . |
| Electronic Suspension Control (ESC) Module | Behind the right front fender, below battery. See Figure . |
| Engine Control Module (ECM) (M/T) | Behind right front fender, between wheelhouse & dash panel. |
| Folding Top Module | Between driver and passenger seat, mounted on bracket below tonneau latch actuator. See Figure . |
| Heated Seat Module-Driver | Under center of driver seat. |
| Heated Seat Module-Passenger | Under center of passenger seat. |
| HVAC Blower Control | Lower right side of HVAC module. See Figure . |
| HVAC Control Module | Center of dash, under radio. See Figure . |
| Inflatable Restraint IP Module | At right side of dash. See Figure . |
| Inflatable Restraint Sensing & Diagnostic Module (SDM) | Below center of dash, under HVAC control head. See Figure . |
| Inflatable Restraint Side Impact Module-Left | In driver seat back, toward door. See Figure . |

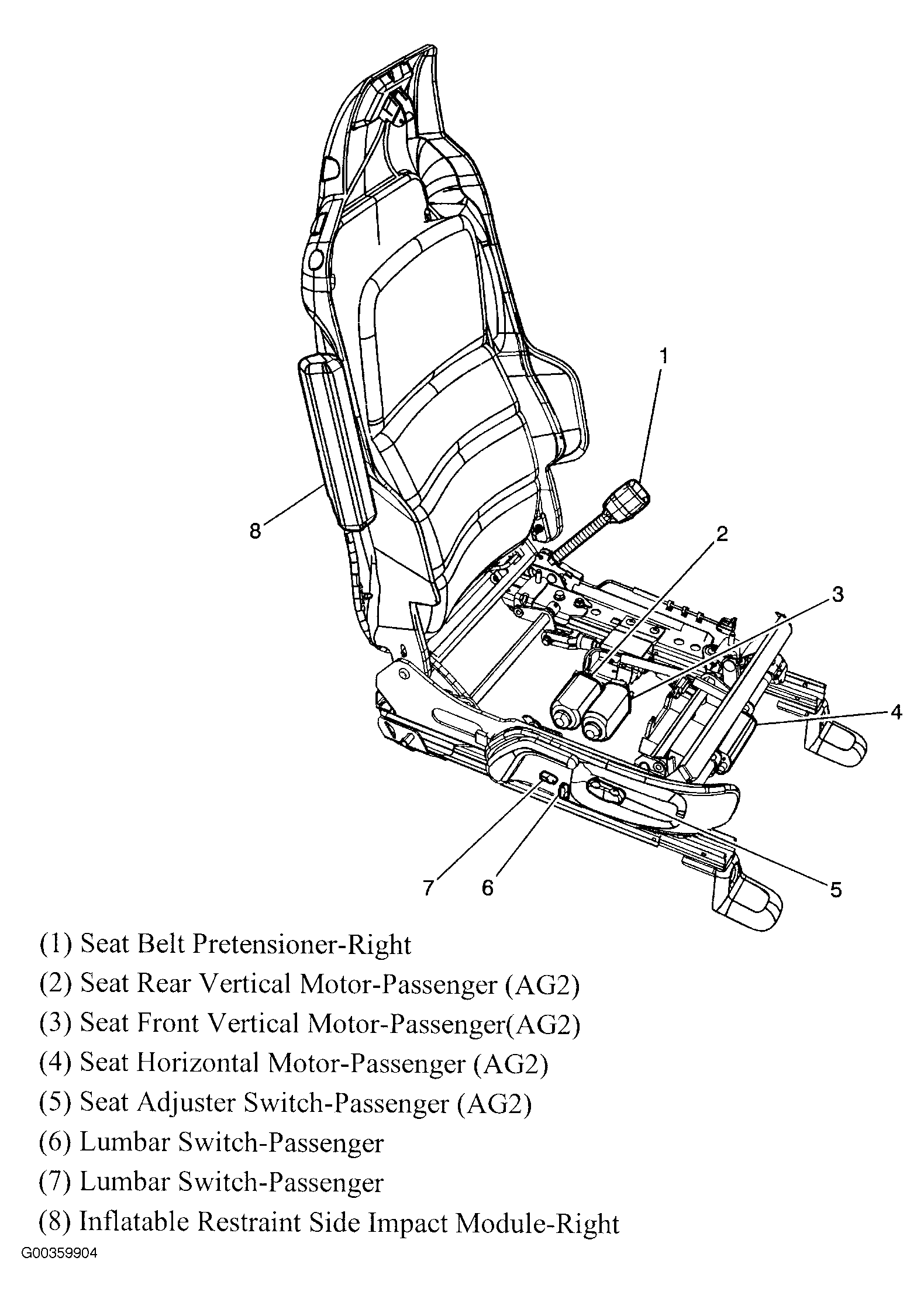

| Inflatable Restraint Side Impact Module-Right | In passenger seat back, toward the door. See Figure . |
| Inflatable Restraint Steering Wheel Module | Top of steering wheel. See Figure . |
| Inflatable Restraint Steering Wheel Module Coil | Top of steering column. |
| Lumbar Pump/Control Module-Driver | Under center of driver seat. |
| Lumbar Pump/Control Module-Passenger | Under center of passenger seat. |
| Memory Seat Module-Driver | Under center of drivers seat. See Figure . |

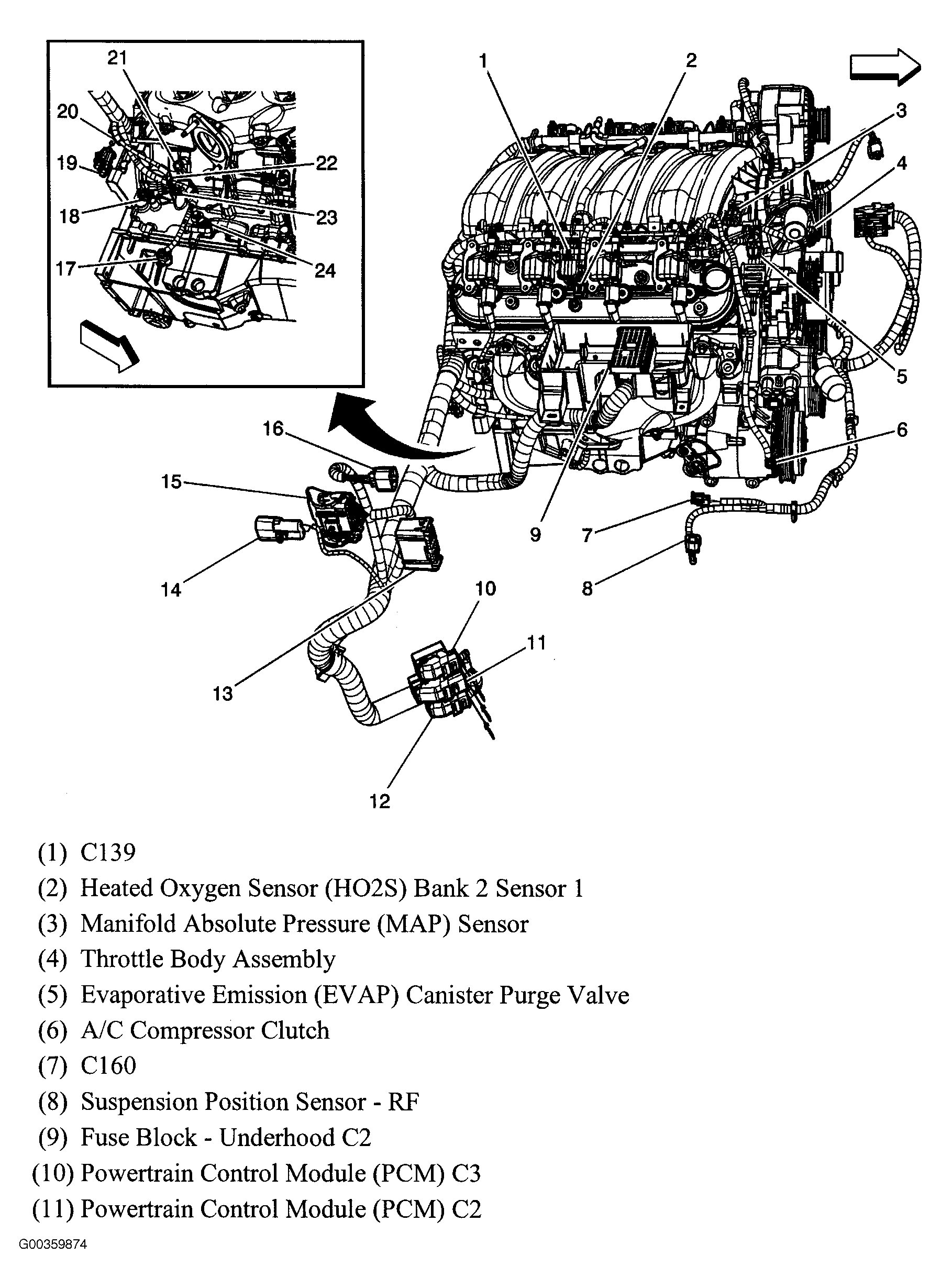

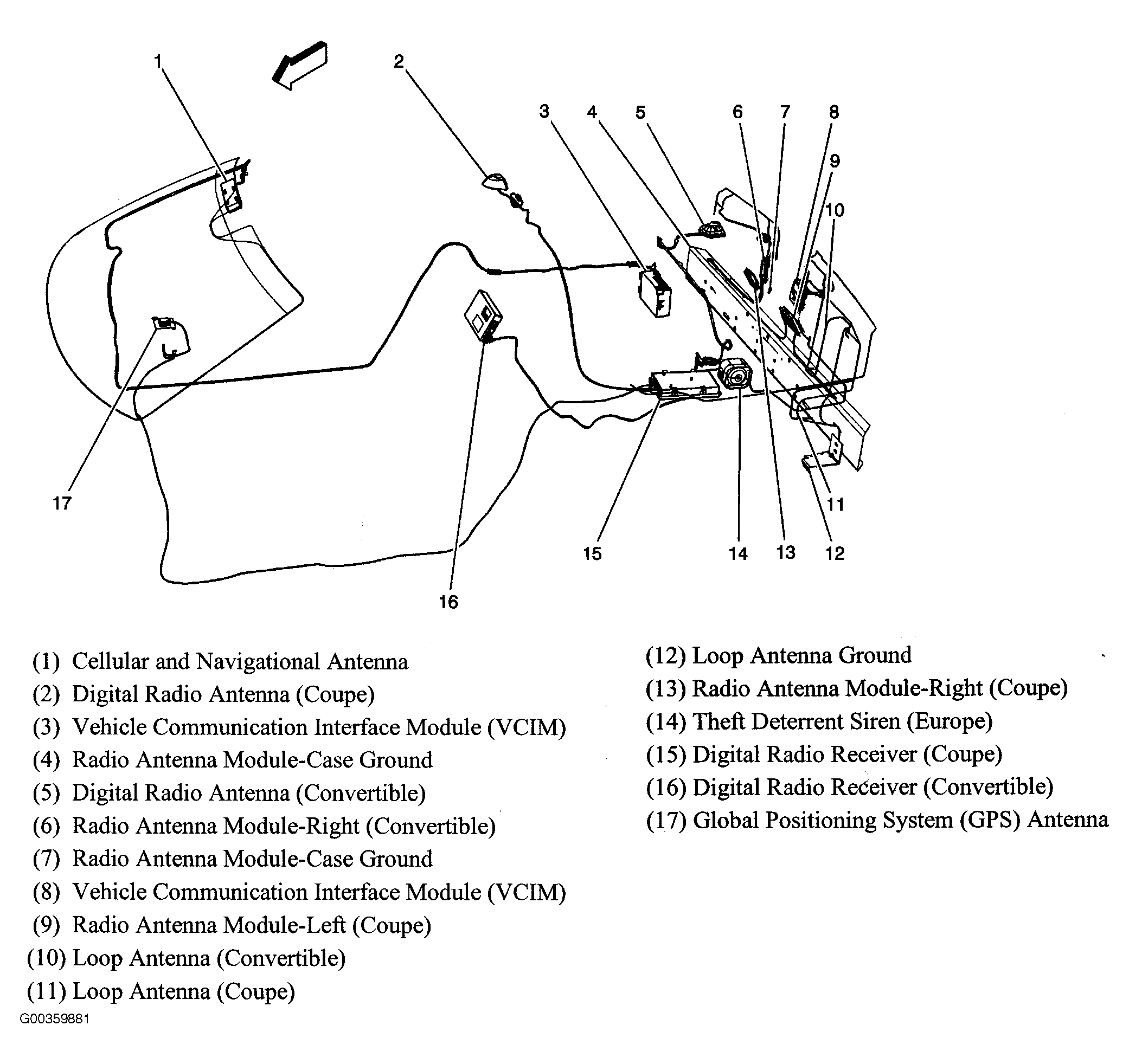

| Powertrain Control Module (PCM) (A/T) | Behind right front fender, between wheelhouse & dash panel. See Figure . |
| Radio Antenna Module-Left | Left side of rear compartment. See Figure . |
| Radio Antenna Module-Right | Right side of rear compartment. See Figure . |
| Remote Control Door Lock Receiver (RCDLR) | Right side of dash. See Figure . |
| Steering Column Lock Control Module | Right side of steering column. See Figure . |
| Transmission Control Module (TCM) | Behind right fender, below battery. See Figure . |

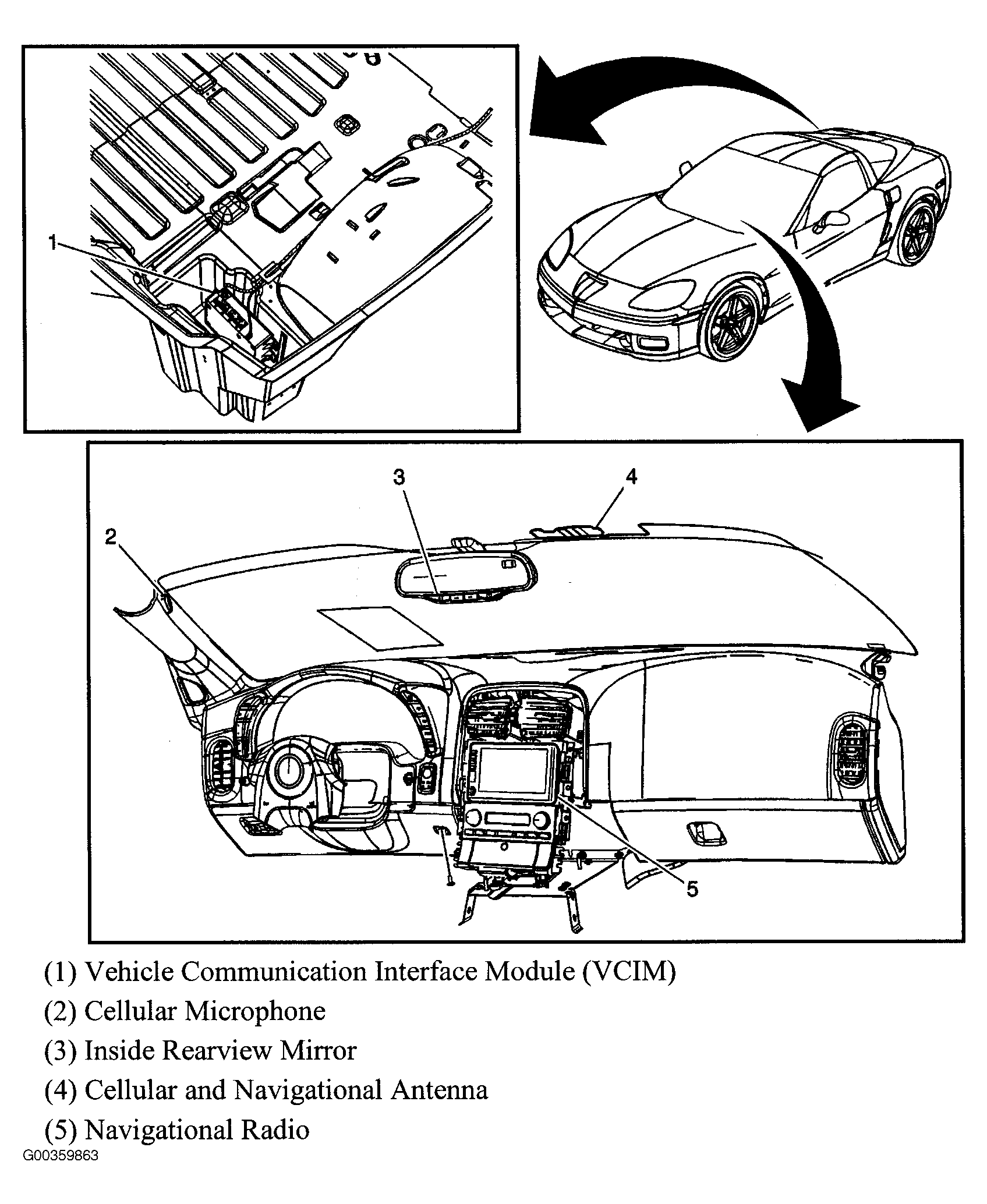

| Vehicle Communication Interface Module (VCIM) | In right rear compartment. See Figure . |
