Component Locations

COMPONENT LOCATIONS

Component Location
Body Control Module (Luxury) In Center Floor Console. See Fig 1
Cargo Door Contact (Right Side) On Rear Body Opening & Door, On Upper Right Side. See Fig 2
Cargo Door Lock Relay Behind Left Hand C Pillar
Convenience Center Under Left Side Of Instrument Panel, On Bulkhead. See Fig 3
Data Link Connector Under Left Hand Side Of Instrument Panel, Left Of Steering Column, Mounted To Bottom Of Knee Bolster. See Fig 4
Daytime Running Light (DRL) Module Behind Left Side Of dash, Taped To Panel Wiring Harness
Door Jamb Switch (Cargo) At Rear Body Opening, Part Of Right Rear Cargo Door Contact. See Fig 5
Door Jamb Switch (Left Front) At Left End Of Instrument Panel
Door Jamb Switch (Left Rear) At Center Inside Edge of Left Side B Pillar. See Fig 6
Door Jamb Switch (Right Front) At Right End Of Instrument Panel
Door Jamb Switch Right Rear At Center Inside Edge of Right Side B Pillar. See Fig 7
Door Lock Control Module Behind Left Hand C Pillar. See Fig 8
Door Lock Inversion Module Left Hand Side Of Instrument Panel, Inside Instrument Panel Support Bracket. See Fig 9
Door Lock Motor (Cargo) Inside Right Rear Door, At Lower Right Corner. See Fig 2
Door Lock Motor (Left Front) Inside Left Front Door, Part Of Door Handle
Door Lock Motor (Left Rear) Inside Left Rear Door, Part Of Door Handle
Door Lock Motor (Right Front) Inside Right Front Door, Part Of Door Handle
Door Lock Motor (Right Rear) Inside Right Rear Door, Part Of Door Handle. See Fig 10
Door Lock Relay Under Center of Instrument Panel, Near Remote Control Door Lock Receiver. See Fig 11
Door Lock Switch (Cargo) On Top Of Right D Pillar. See Fig 11
Door Lock Switch (Left Front) On Left Front Door Trim Panel, Below Inside Door Handle
Door Lock Switch (Right Front) On Right Front Door Trim Panel, Below Inside Door Handle. See Fig 12
Headlamp & Panel Dimmer Switch Lower Left Side Of Instrument Panel
Horn Relay In Underhood Fuse Relay Center
Horn Switch At Top Of Steering Column, Under Steering Wheel Pad
Instrument Panel Fuse Block Left Of Instrument Panel, Near Left Front Door Jamb Switch
Park/Neutral Position Switch At Left Hand Center Of Transmission
Remote Control Door Lock Receiver Under Instrument Panel, Inside Right Of Right Steering Column Support Bracket
Underhood Fuse Block Left Rear Side Of Engine Compartment, On Fender
Vehicle Interface Unit Underneath Right Rear Seat Assembly
C208 Inside Lower Left Side Of A Pillar. See Fig 12
C209 Inside Lower Left Side Of A Pillar. See Fig 12
C210 At Convenience Center. See Fig 13
C213 Inside Lower Right Side Of A Pillar. See Fig 12
C266 Part Of Instrument Panel Harness To Steering Column Harness, To Left Side Of Steering Column, Near Bulkhead
C280 At Convenience Center. See Fig 13
C298 Behind Left Hand Side Of Instrument Panel, Near Convenience Center. See Fig 16
C299 Behind Right Hand Side Of Instrument Panel, Above HVAC Evaporator Housing. See Fig 17
C301 At Left Front Kick Panel. See Fig 14
C302 At Left Front Kick Panel. See Fig 14
C305 (Luxury) Cross Body Harness, In-line To Floor Console Harness. See Fig 9
C314 (Suburban/Utility) On Left D Pillar Behind Trim Cover. See Fig 15
C450 Center Rear Of Vehicle, Under Floor Between P409 & P410. See Fig 18
C497 In Right Side Of B Pillar. See Fig 10
C499 In Left Side Of B Pillar. See Fig 10
G105 (Gas) On Right Front Side Of Engine Block. See Fig 19
G105 (Diesel) Right Rear Of Cylinder Head, Near Cylinder No. 7 Intake Bolt. See Fig 20
G200 Behind Left Side Of Instrument Panel, Below Fuse Block, On Tie Bar. See Fig 21
G202 On Right Side Of Instrument Panel, Mounted to HVAC Plenum Bracket. See Fig 9
G400 (Utility/Suburban) On Right Side Of B Pillar, Near Door Striker. See Fig 15
P101 In Right Rear Side Of Engine Compartment, At Bulkhead. See Fig 22
P500 At Left Front Door. See Fig 12
P600 At Right Front Door. See Fig 12
P600 At Left Rear Door. See Fig 10
P800 At Right Rear Door. See Fig 10
S204 In Instrument Panel Harness, Approximately 4 Inches From C100, Toward Data Link Connector. See Fig 21
S208 In Instrument Panel Harness, Approximately 2.5 Inches From Instrument Panel Compartment Box Lamp Breakout
S213 In Instrument Panel Harness, Approximately 1.5 Inches From Steering Column Harness Breakout, Toward DLC
S218 In Instrument Panel Harness, Approximately 6 Inches From Inflatable Restraint Switch Breakout
S251 In Crossbody Harness, Approximately 5 Inches From Left Hand Door Harness Breakout, Toward Instrument Panel Harness Breakout
S255 In Crossbody Harness, Approximately 8 Inches From C210 Breakout, Toward Left Hand Seat Harness Breakout. See Fig 13
S256 (Pickup/Extended Cab) In Crossbody Harness, Approximately 4.5 Inches From C210 Breakout, Toward Left Hand Seat Harness Breakout. See Fig 13
S256 (Utility/Suburban) In Crossbody Harness, Approximately 4 Inches From C210 Breakout, Toward Left Hand Seat Harness Breakout. See Fig 13
S256 (Crew Cab) In Crossbody Harness, Approximately 0.5 Inches Before Door Lock Relay Breakout, Toward Left Hand Seat Harness Breakout
S257 In Crossbody Harness, Approximately 3 Inches Left Of Door Lock Relay Breakout, Toward Instrument Panel Harness Breakout
S257 (Pickup/Extended Cab) In Crossbody Harness, Approximately 2 Inches From C231 Breakout, Toward Instrument Panel Harness Breakout. See Fig 16
S257 (Suburban/Utility) In Crossbody Harness, Approximately 2 Inches From C231 Breakout, Toward Door Lock Relay Breakout. See Fig 16
S259 In Crossbody Harness, Approximately 2.5 Inches Into Seat Belt Switch Harness Toward C212
S261 In Crossbody Harness, Approximately 2.5 Inches Into Seat Belt Switch Harness Toward C212
S262 (Crew Cab) In Crossbody Harness, Approximately 7.5 Inches From Seat Belt Switch Breakout, Toward Instrument Panel Harness Breakout
S262 (Suburban/Utility) In Crossbody Harness, Approximately 10 Inches From Seat Belt Switch Breakout, Toward Instrument Panel Harness Breakout
S264 In Crossbody Harness, Approximately 2.5 Inches Into Seat Belt Switch Harness, Toward C212
S265 (Suburban/Utility) In Crossbody Harness, Approximately 3 Inches From Left Front Door Breakout
S410 (2-Door Utility) In Front-To-Rear Body Harness, Approximately 14.5 Inches From Right Rear Door Jamb Switch Breakout, Toward Right Hand Door Speaker Breakout
S410 (4-Door Utility/Suburban) In Front-To-Rear Body Harness, Approximately 4.5 Inches From Right Rear Door Speaker Breakout, Toward Right Rear Door Jamb Breakout
S431 (2-Door Utility With Cargo Doors) In Front-To-Rear Body Harness, Approximately 2.5 Inches From Rear Dome Lamp Harness Breakout, Toward Rear Window Defogger Breakout
S431 (4-Door Utility/Suburban With Rear Heat) In Front-To-Rear Body Harness, Approximately 2.5 Inches From Rear Window Defogger Harness Breakout, Toward Left Rear Speaker Breakout
S431 (4-Door Utility/Suburban Without Rear Heat) In Front-To-Rear Body Harness, Approximately 12.5 Inches Into Crossbody Harness Breakout
S431 (4-Door Utility/Suburban Without Rear A/C In Front-To-Rear Body Harness, Approximately 24.5 Inches Into Crossbody Harness Breakout
S432 (2-Door Utility With Cargo Doors) In Front-To-Rear Body Harness, Approximately 2.5 Inches From Left Hand Door Speaker Breakout, Toward Rear Dome Lamp Switch Breakout
S434 (2-Door Utility) In Front-To-Rear Body Harness, Approximately 2.5 Inches From Front Dome Lamp Breakout, Toward Crossbody Harness Breakout
S434 (4-Door Utility/Suburban) In Front-To-Rear Body Harness, Approximately 8 Inches Before Rear Dome Lamp Harness Breakout, Toward HVAC Module
S434 (4-Door Utility/Suburban Without Rear A/C In Front-To-Rear Body Harness, Approximately 10 Inches Into Crossbody Harness Breakout, Toward C301

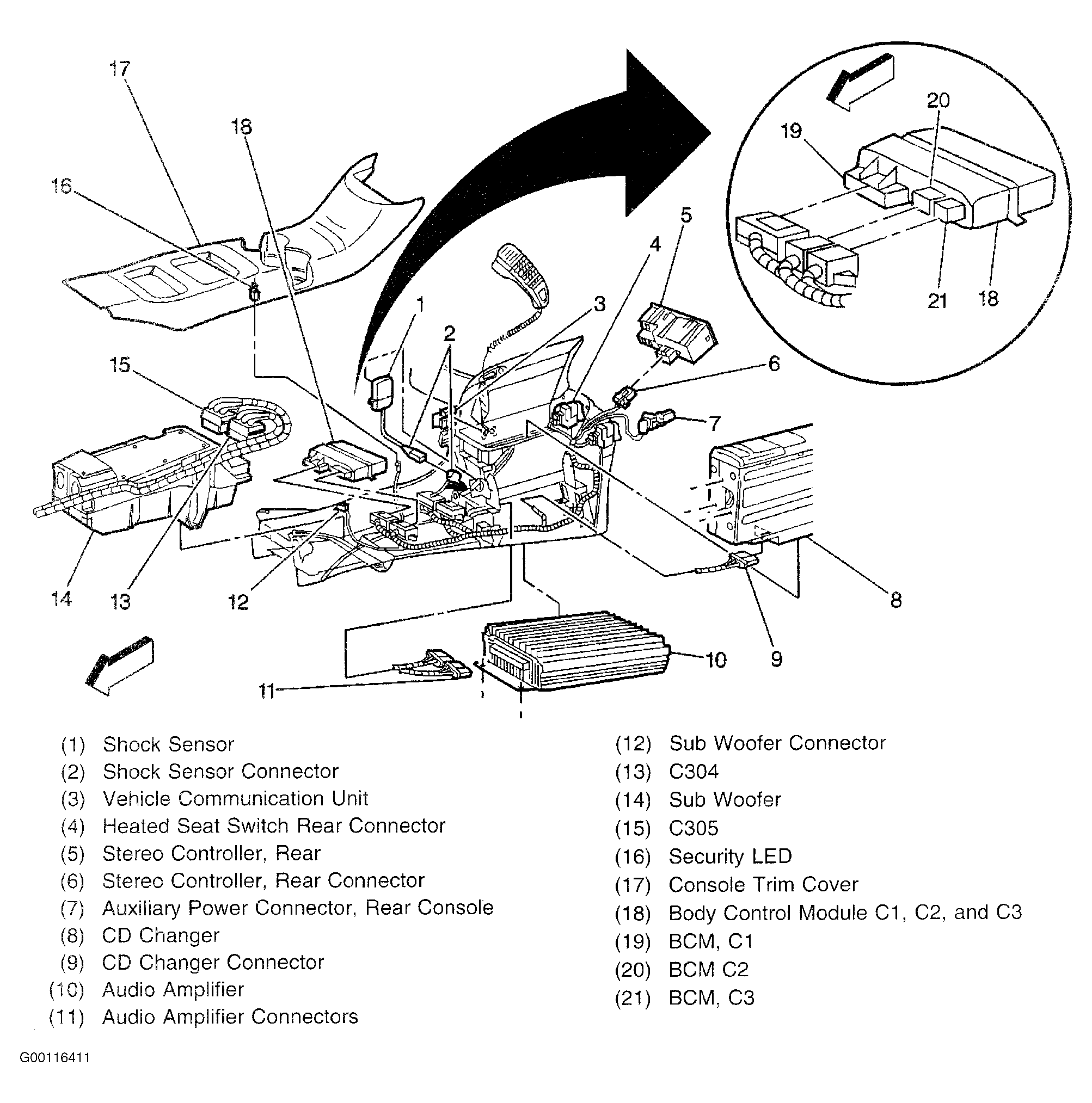

Fig 1: Locating Body Control Module
G00116411Courtesy of GENERAL MOTORS CORP.

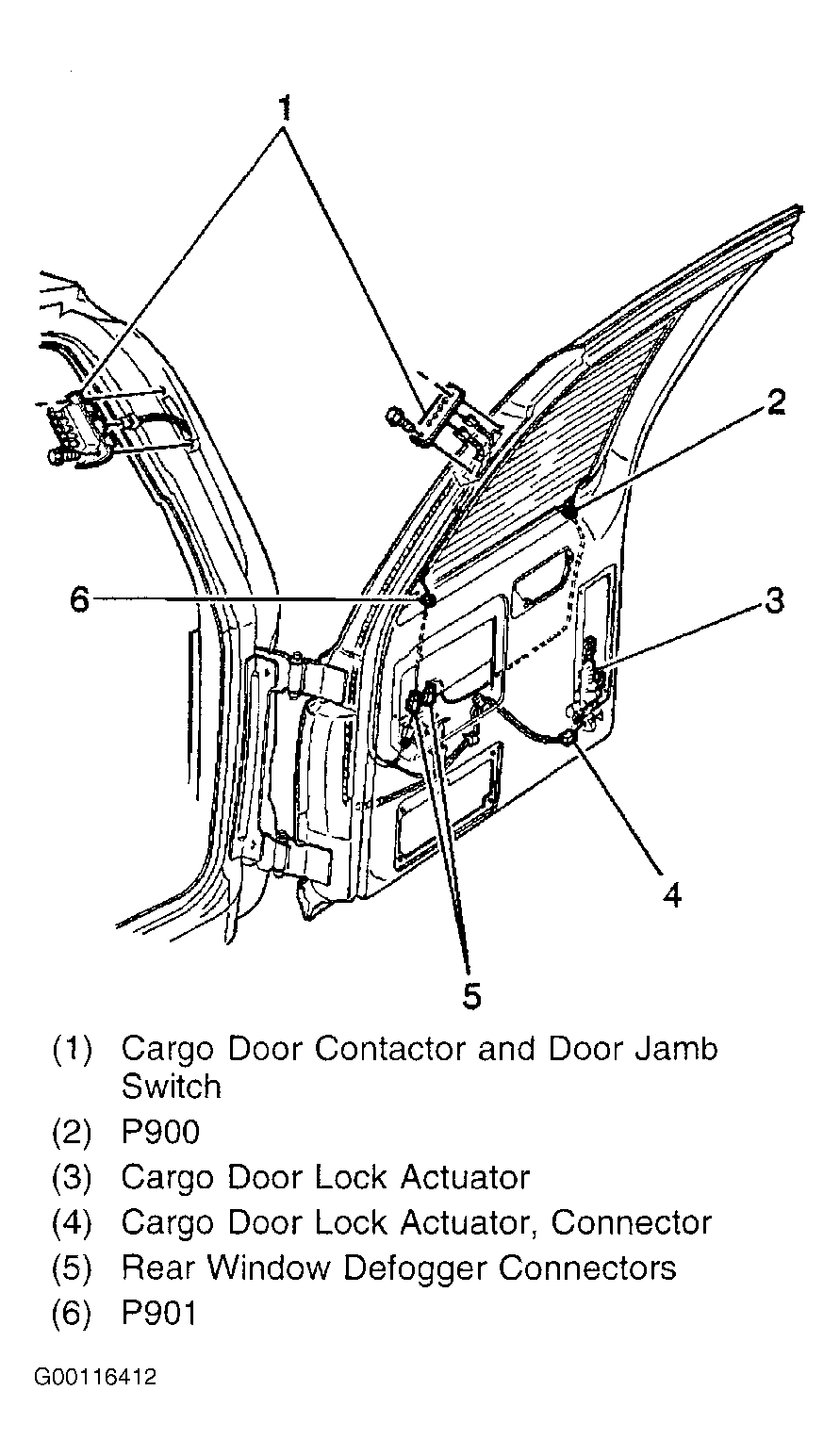

Fig 2: Identifying Cargo Door Wiring
G00116412Courtesy of GENERAL MOTORS CORP.

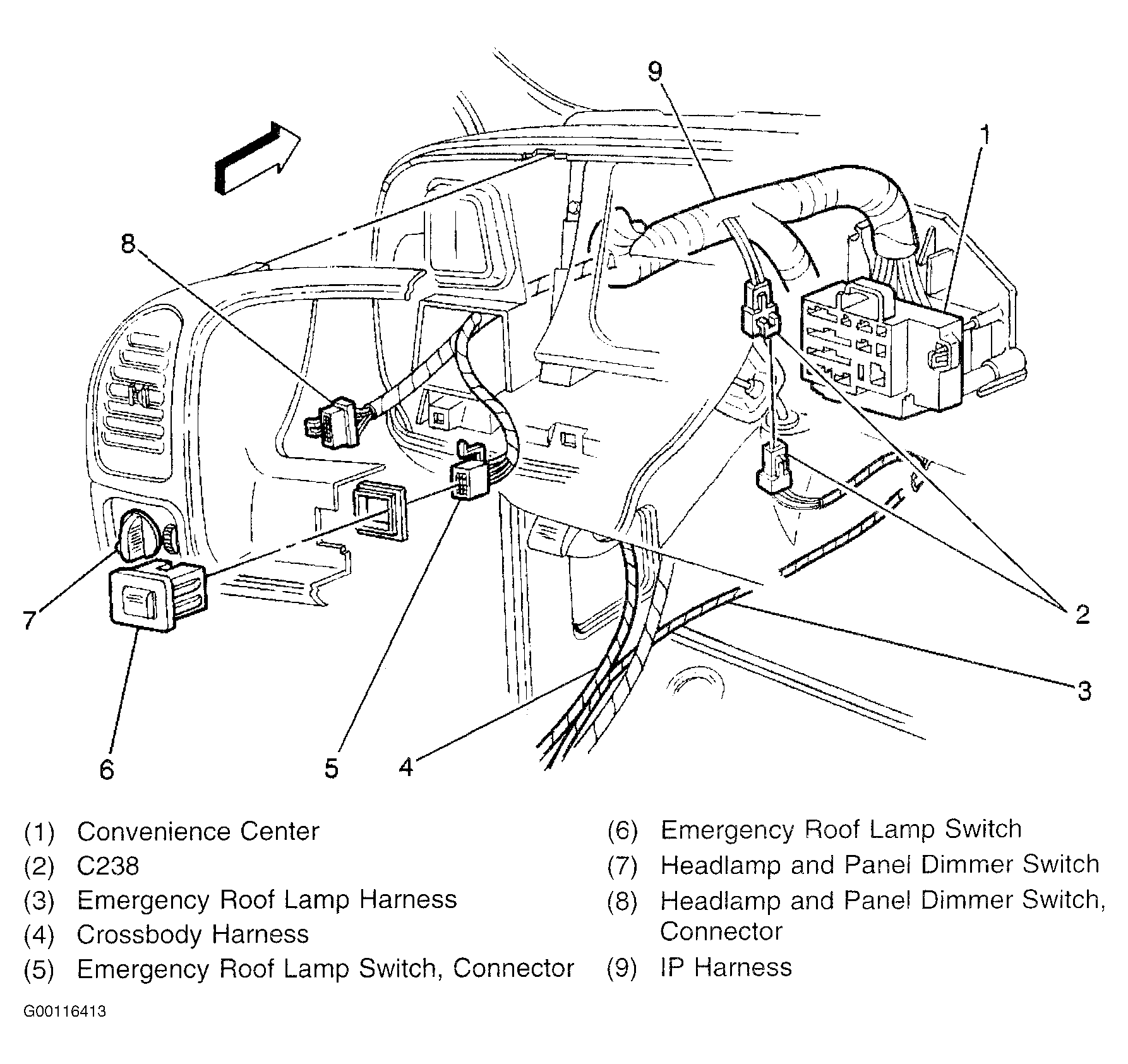

Fig 3: Locating Convenience Center
G00116413Courtesy of GENERAL MOTORS CORP.

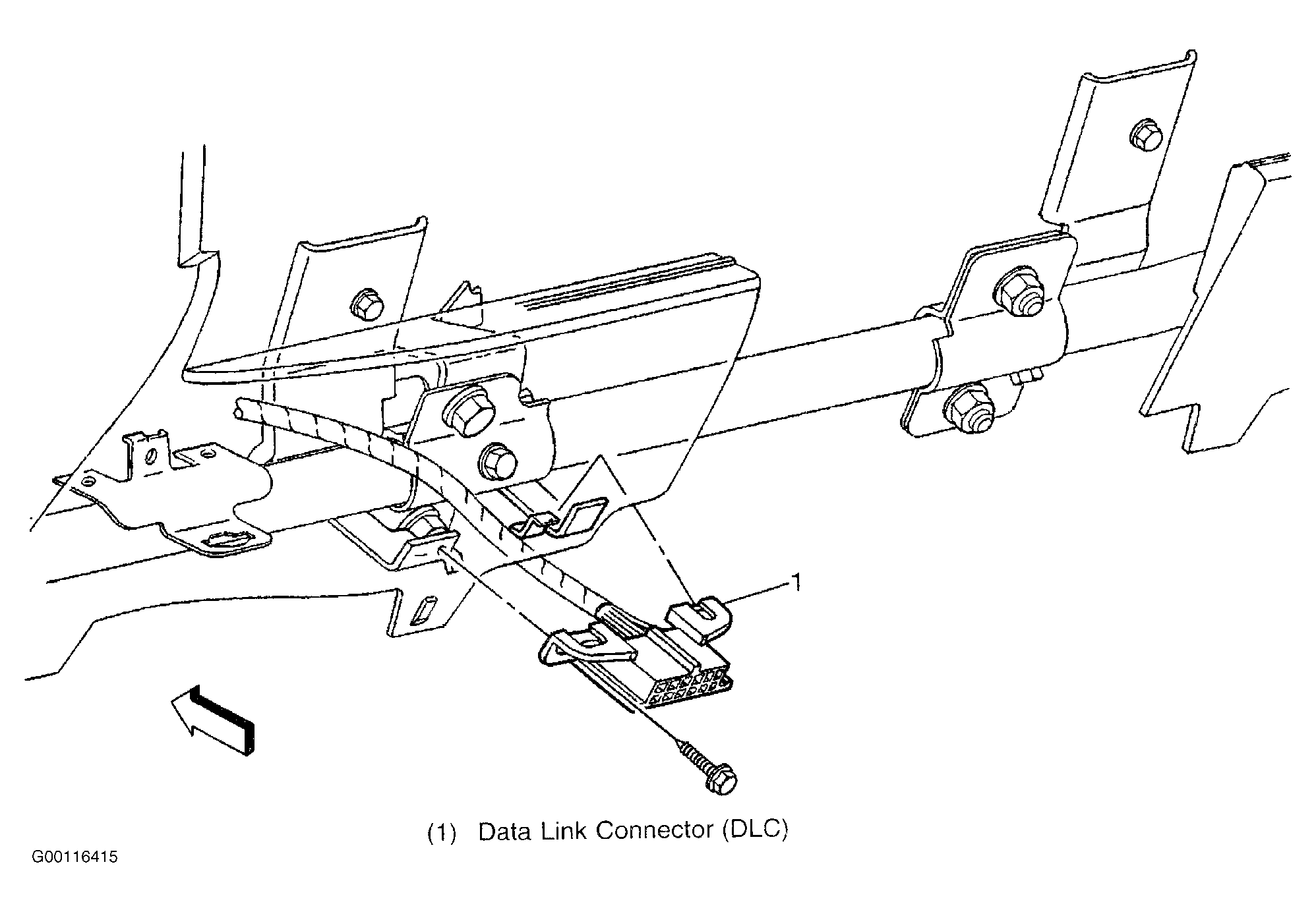

Fig 4: Locating Data Line Connector
G00116415Courtesy of GENERAL MOTORS CORP.

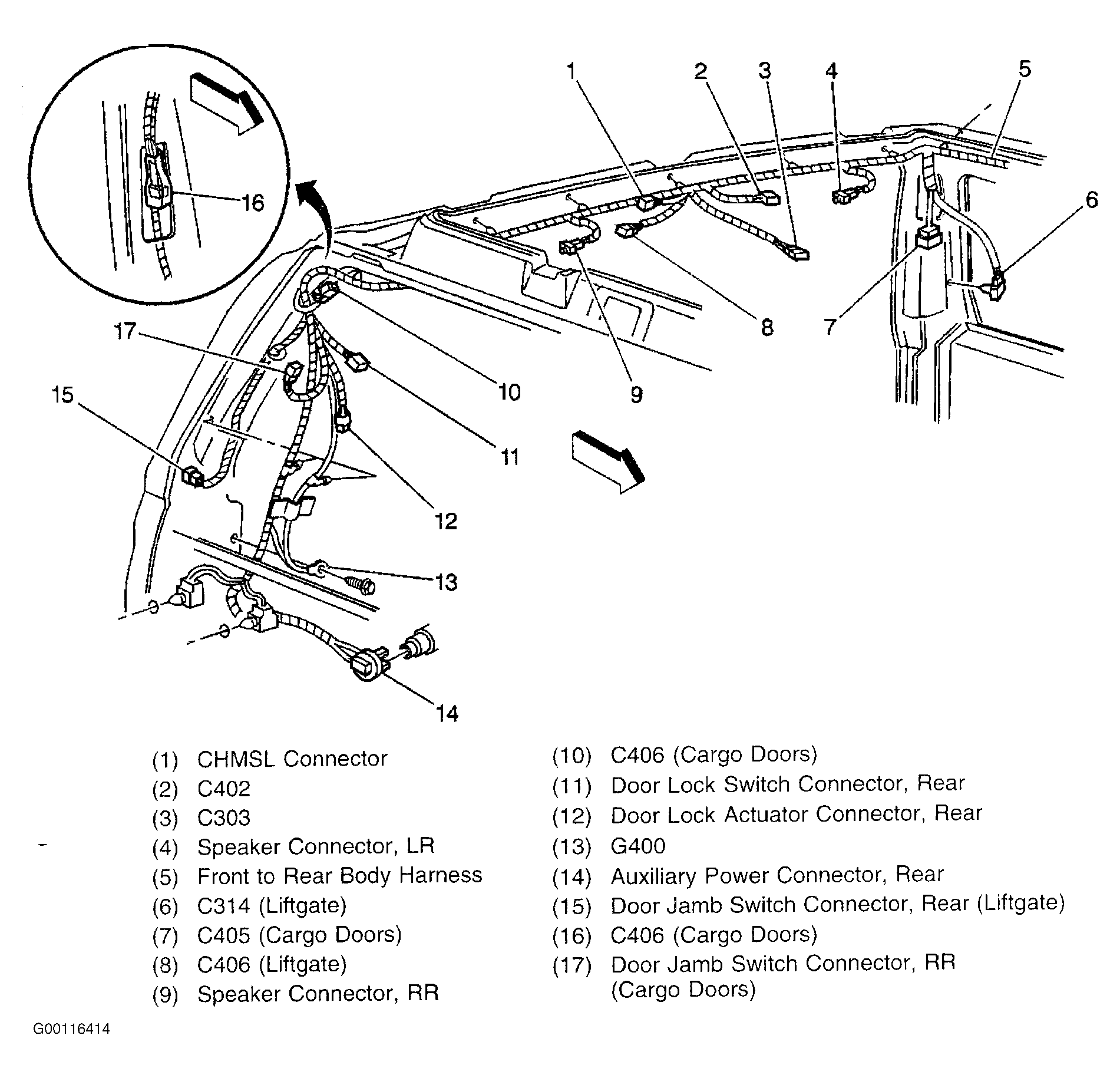

Fig 5: Identifying Rear Body Harness
G00116414Courtesy of GENERAL MOTORS CORP.

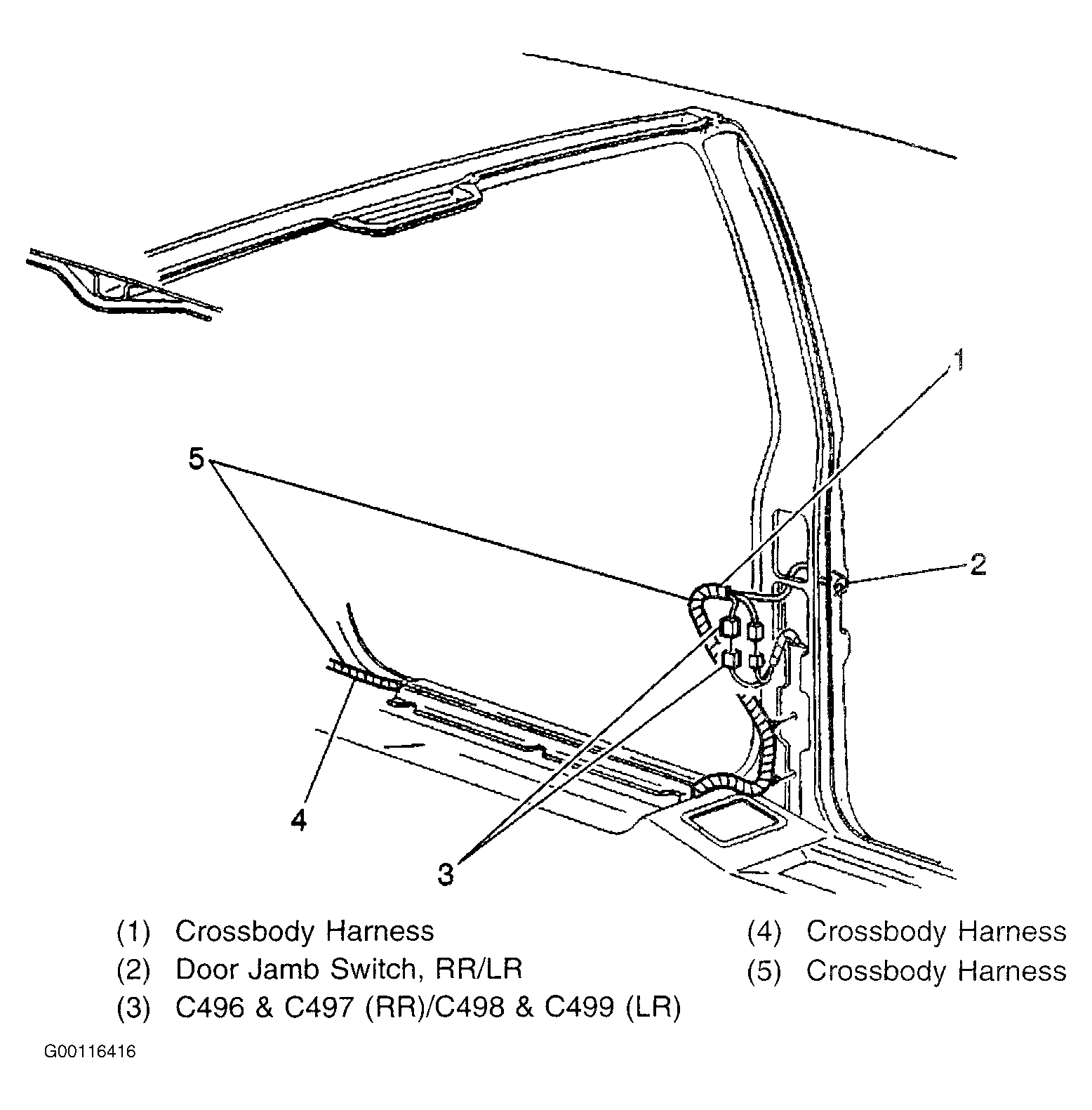

Fig 6: Identifying Cross Body Harness Inline To Right Rear Door
G00116416Courtesy of GENERAL MOTORS CORP.

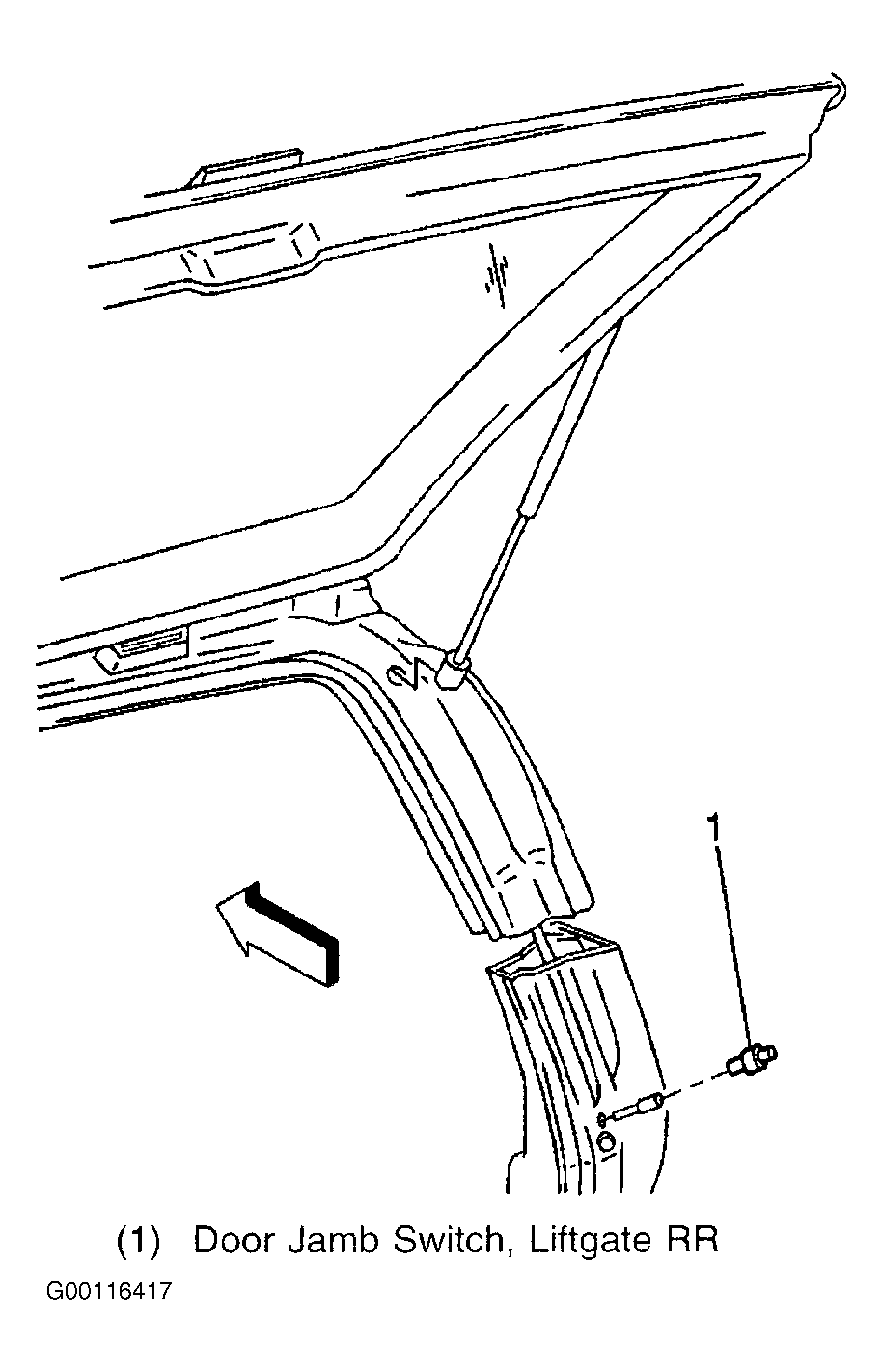

Fig 7: Locating Door Jamb Switch
G00116417Courtesy of GENERAL MOTORS CORP.

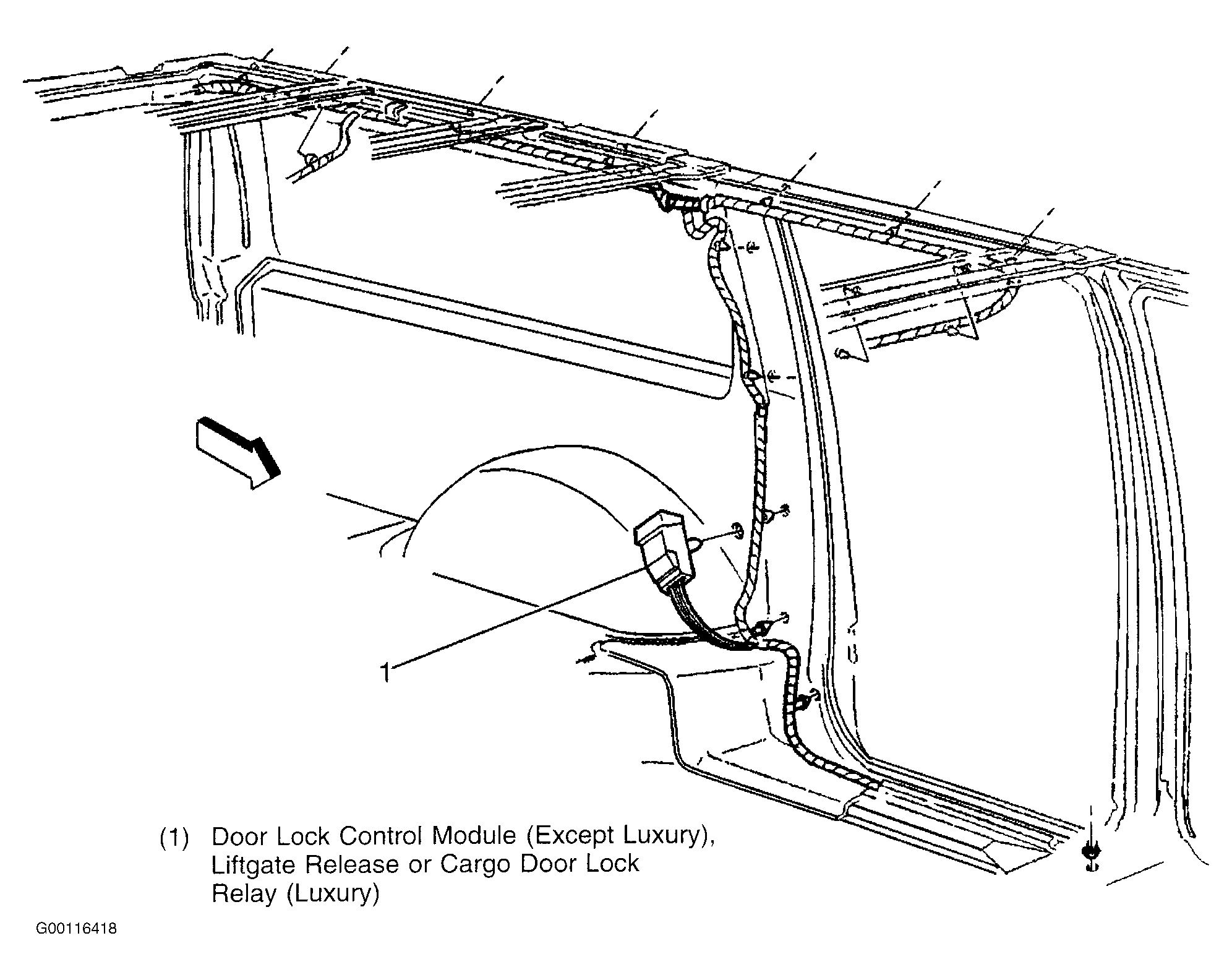

Fig 8: Locating Door Lock Control Module (Except Luxury) Or Cargo Door Lock Relay (Luxury)
G00116418Courtesy of GENERAL MOTORS CORP.

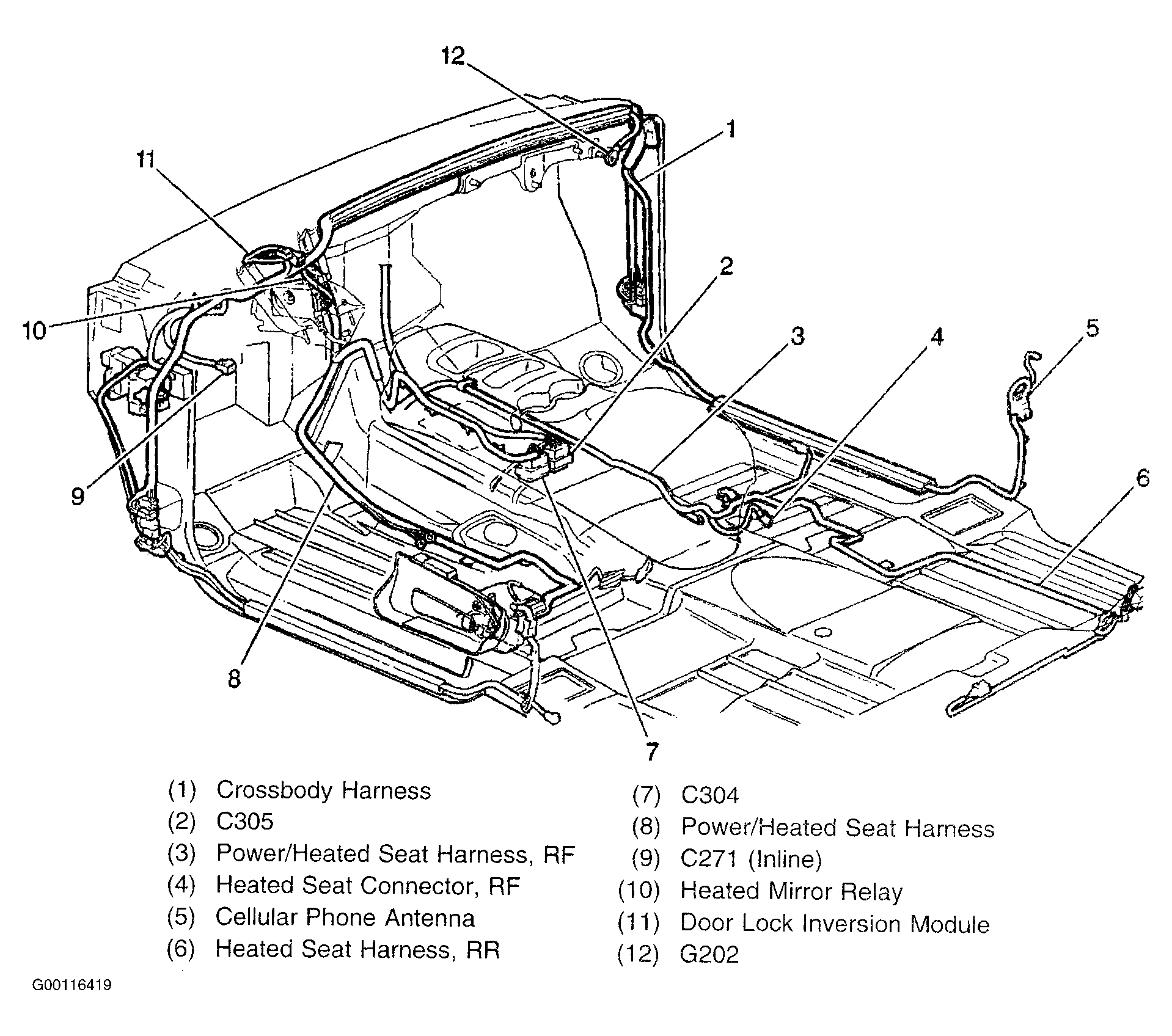

Fig 9: Identifying Crossbody Wiring
G00116419Courtesy of GENERAL MOTORS CORP.

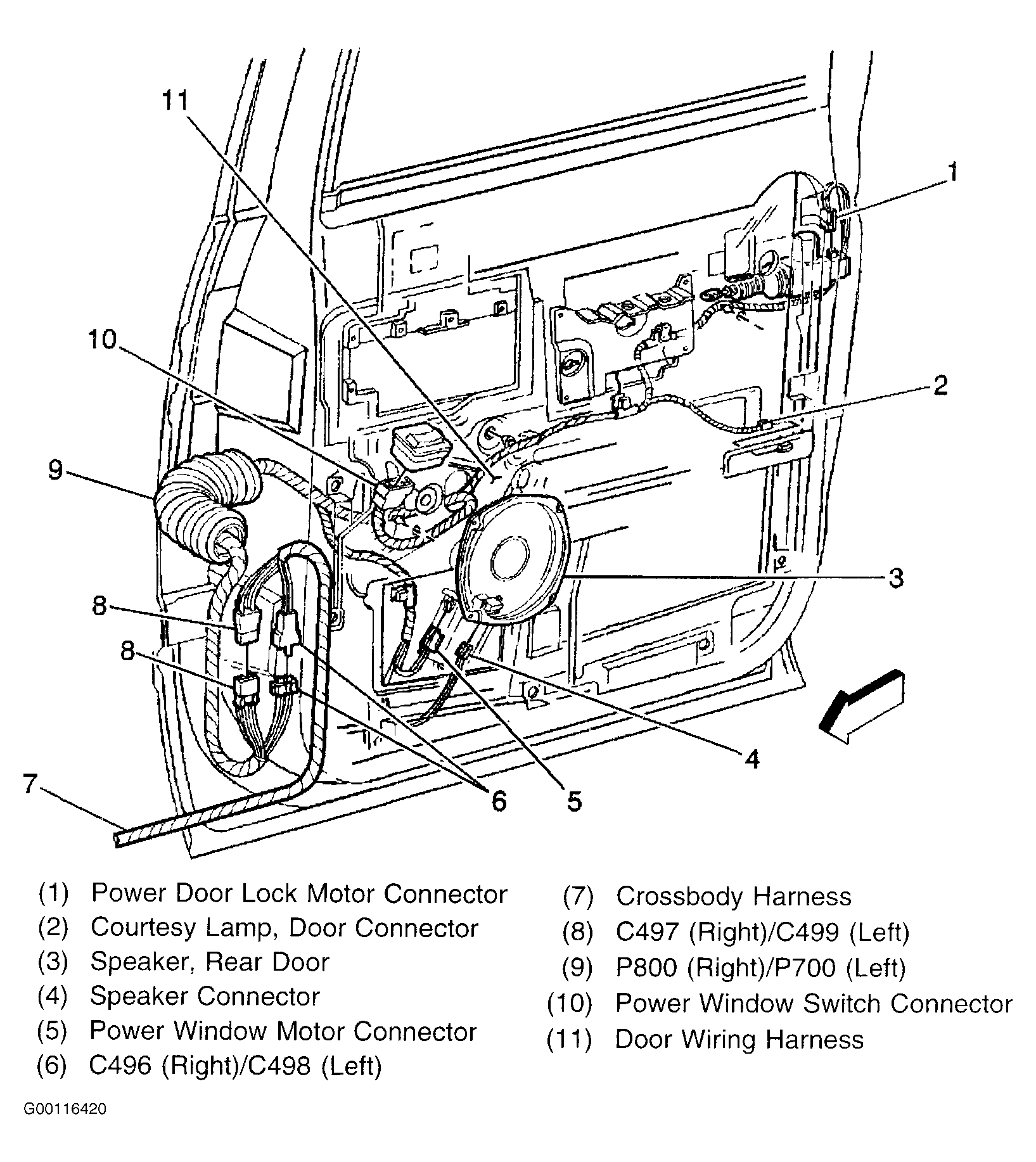

Fig 10: Identifying Rear Door Wiring
G00116420Courtesy of GENERAL MOTORS CORP.

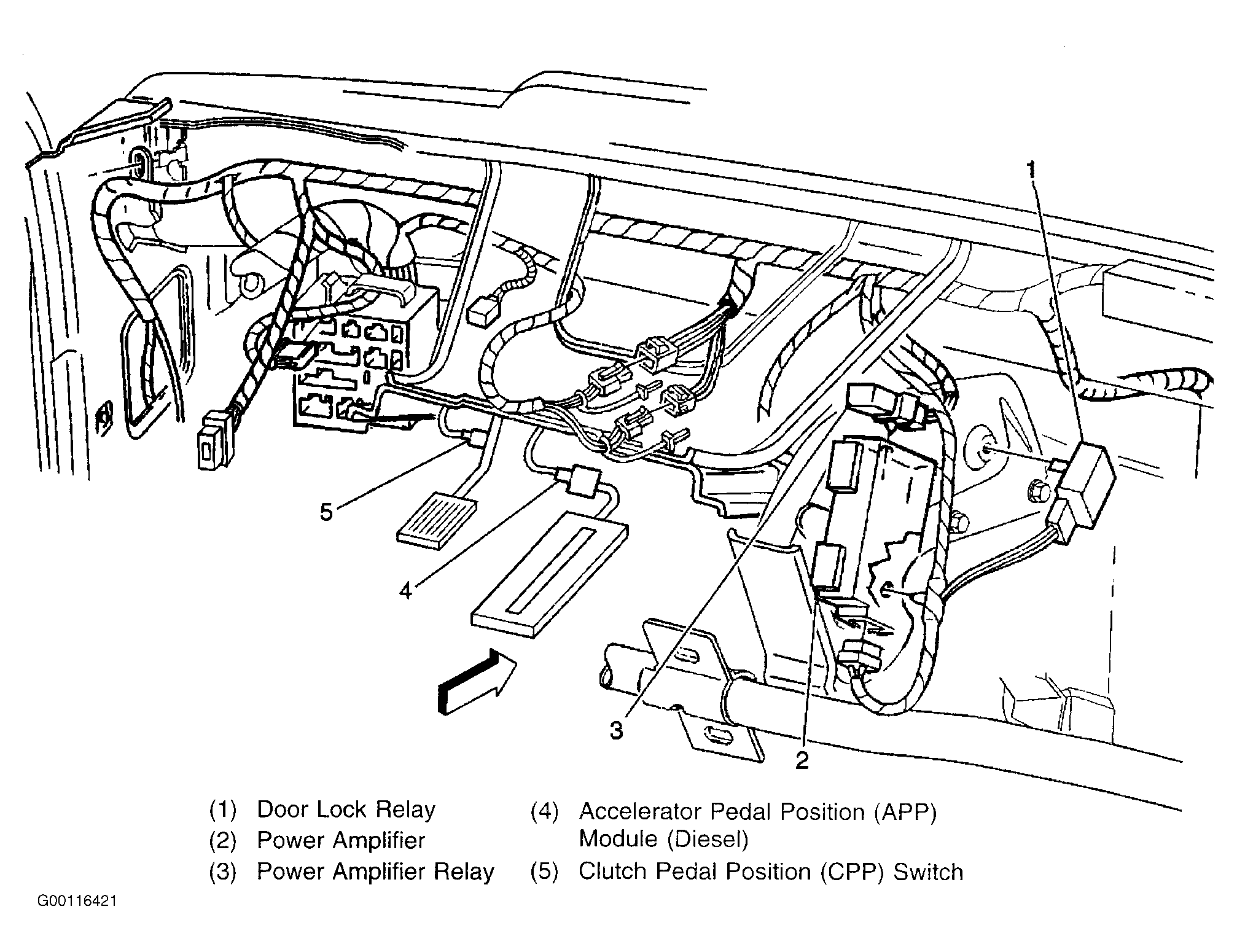

Fig 11: Identifying Door Lock Relay Wiring
G00116421Courtesy of GENERAL MOTORS CORP.

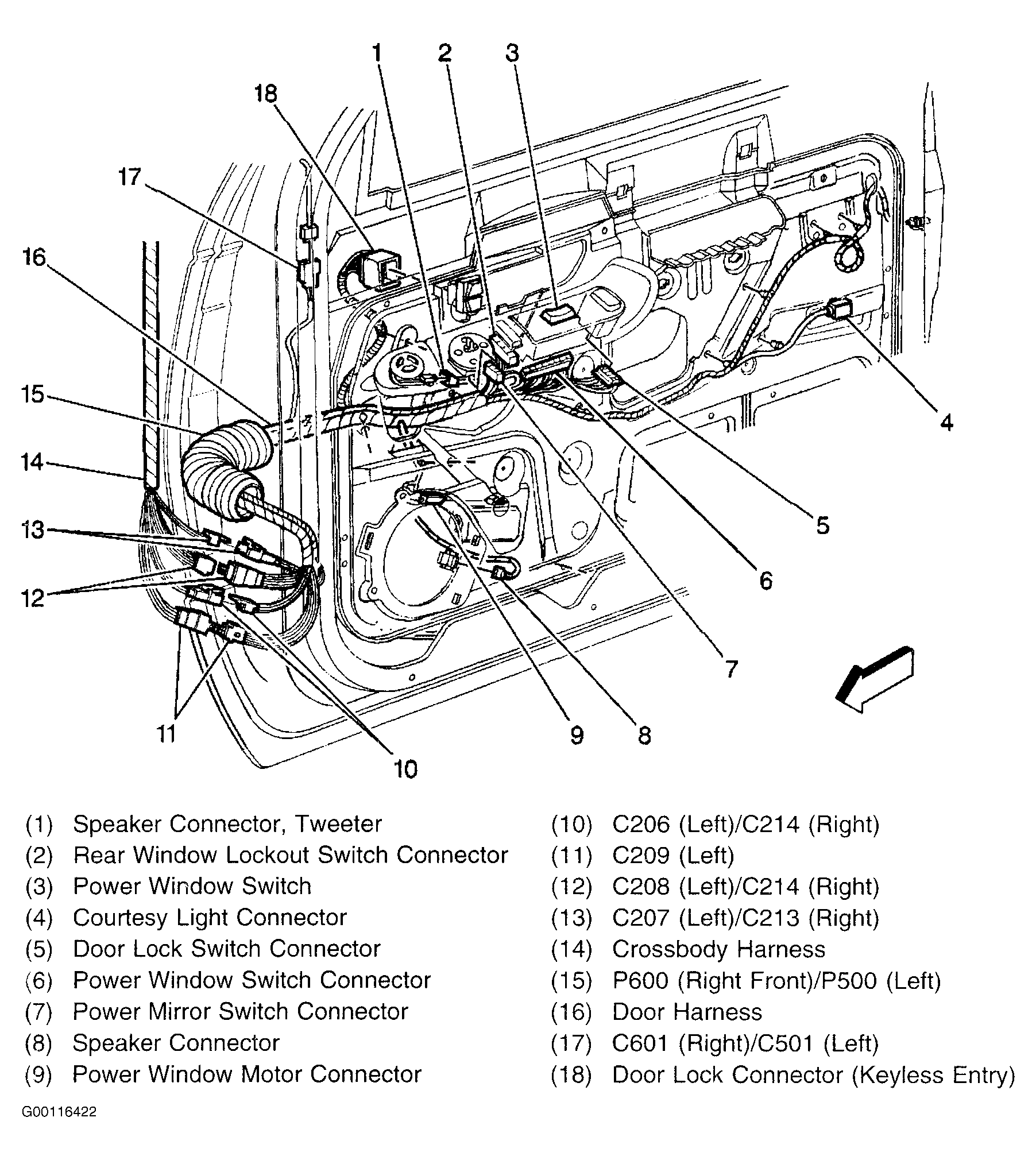

Fig 12: Identifying Front Door Wiring
G00116422Courtesy of GENERAL MOTORS CORP.

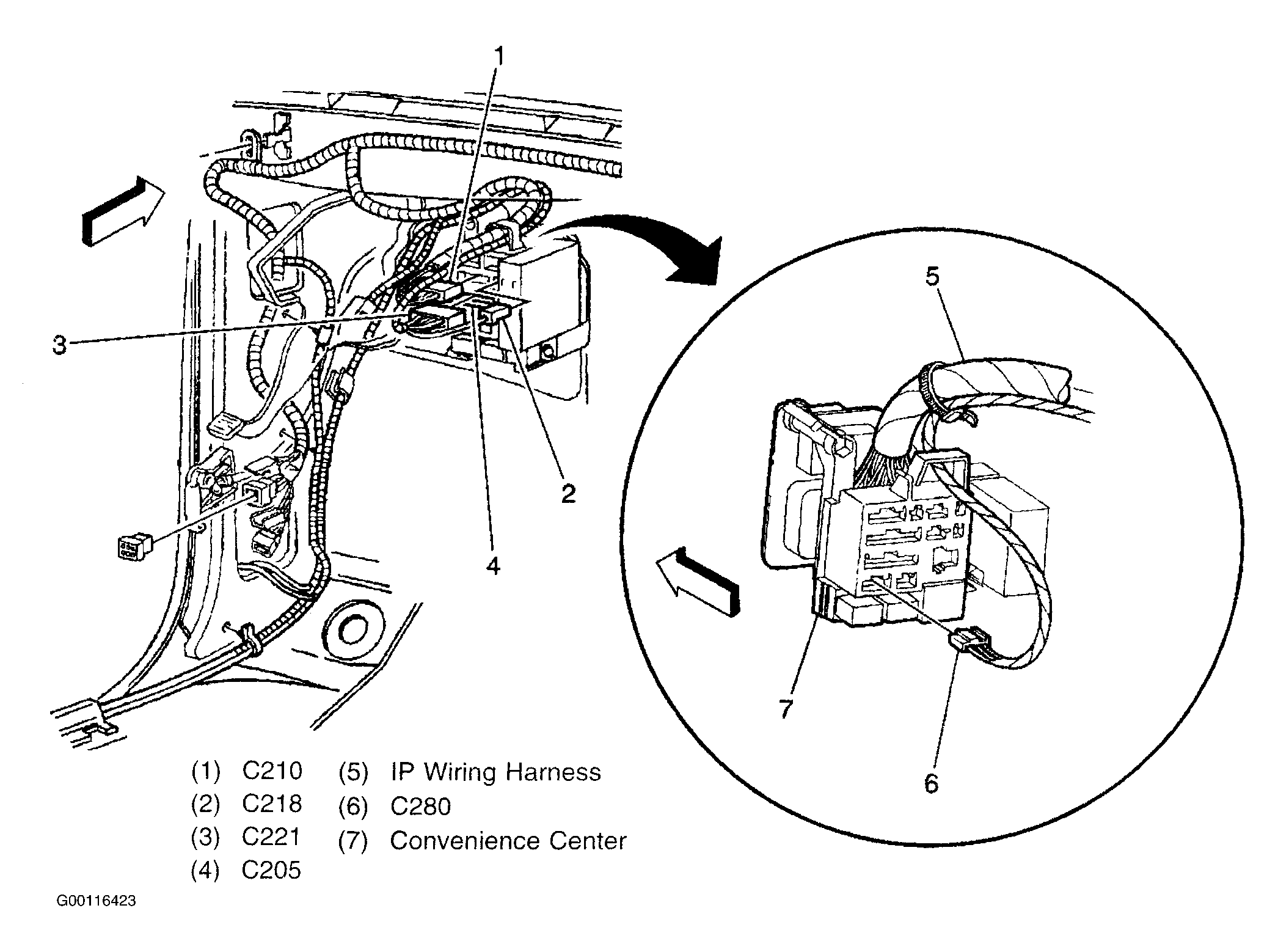

Fig 13: Identifying Convenience Center Wiring
G00116423Courtesy of GENERAL MOTORS CORP.

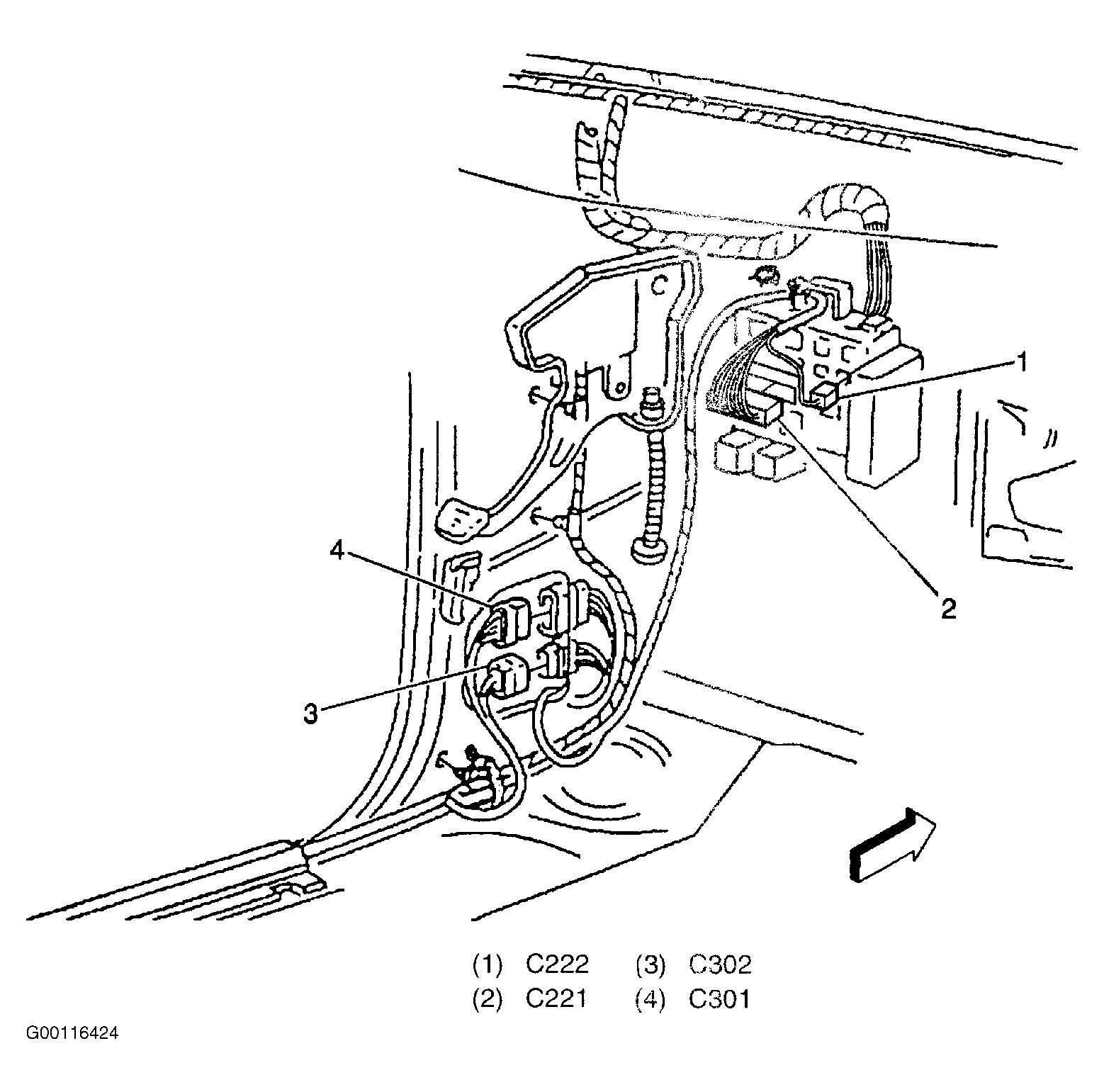

Fig 14: Identifying Front-To-Rear Body Harness
G00116424Courtesy of GENERAL MOTORS CORP.

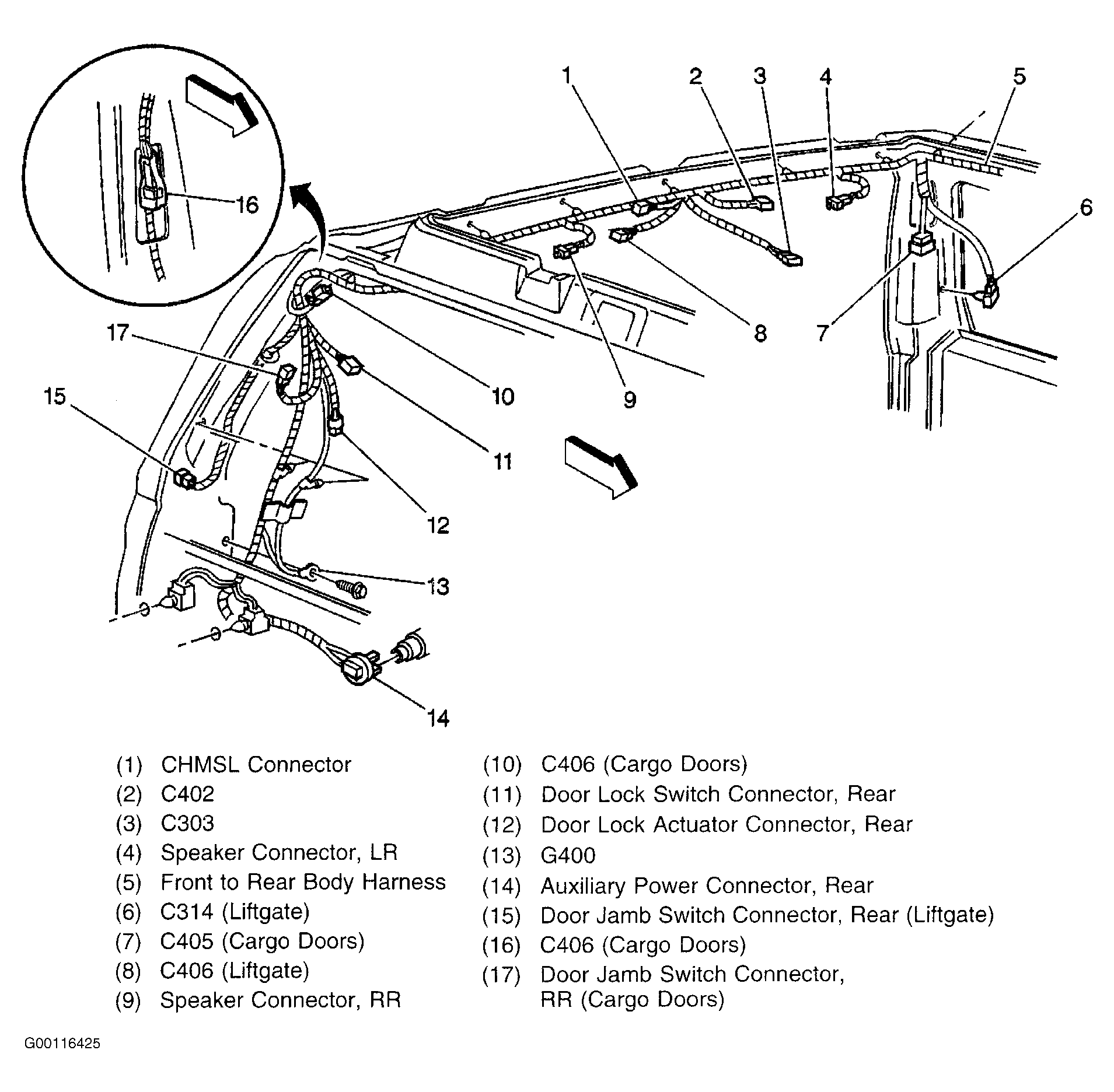

Fig 15: Identifying Rear Body Harness
G00116425Courtesy of GENERAL MOTORS CORP.

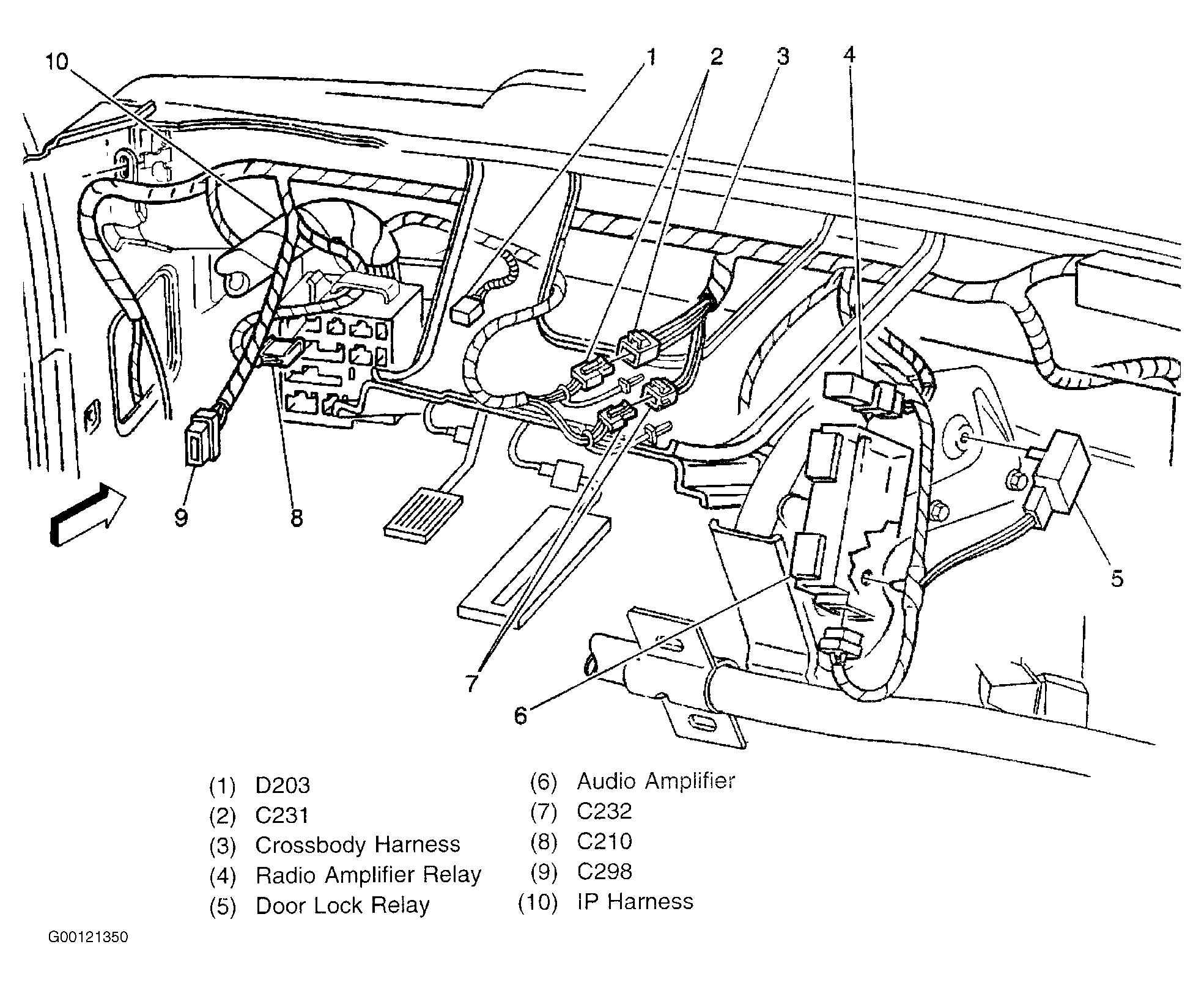

Fig 16: Identifying Crossbody Harness
G00121350Courtesy of GENERAL MOTORS CORP.

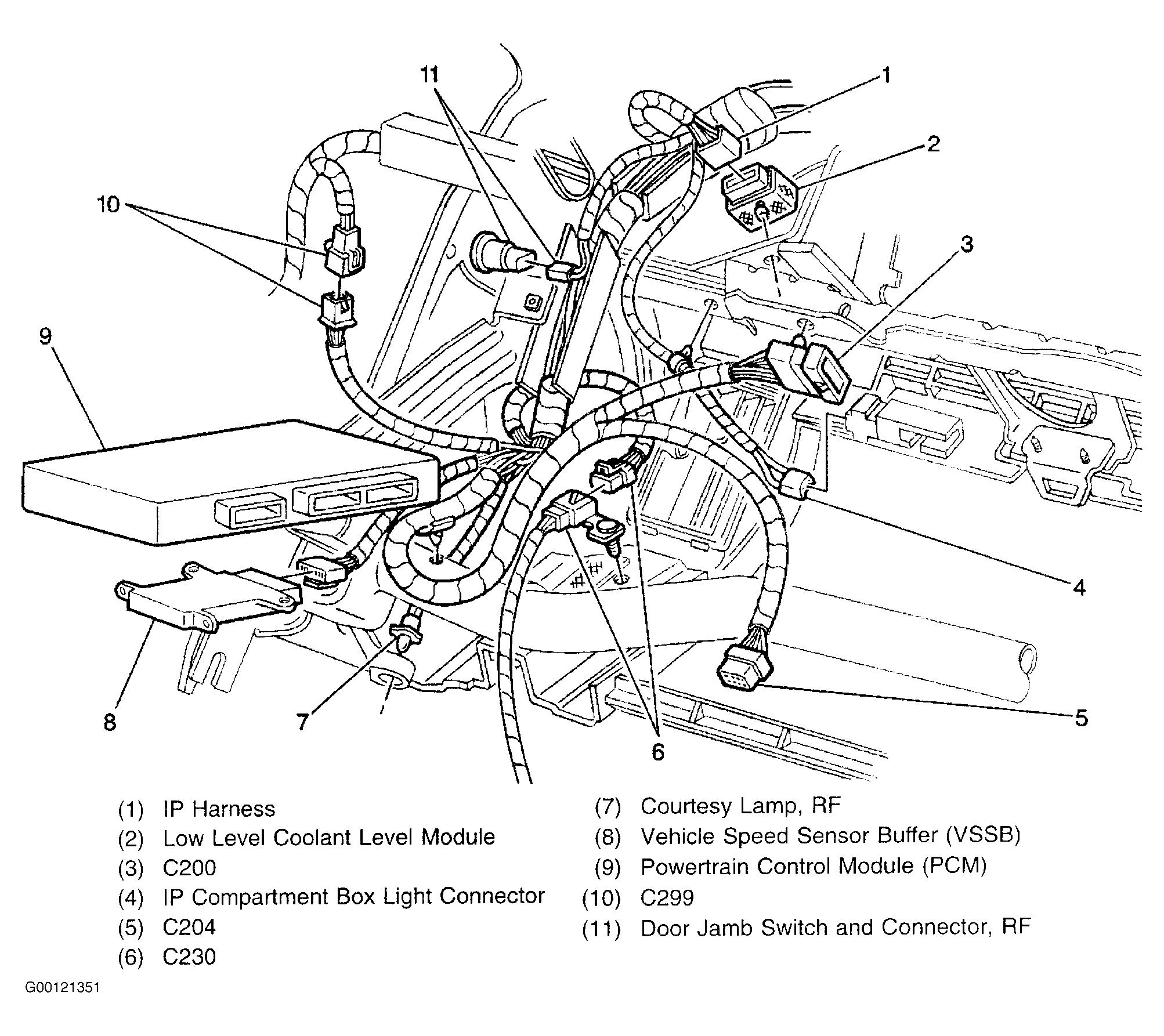

Fig 17: Identifying Instrument Panel Wiring
G00121351Courtesy of GENERAL MOTORS CORP.

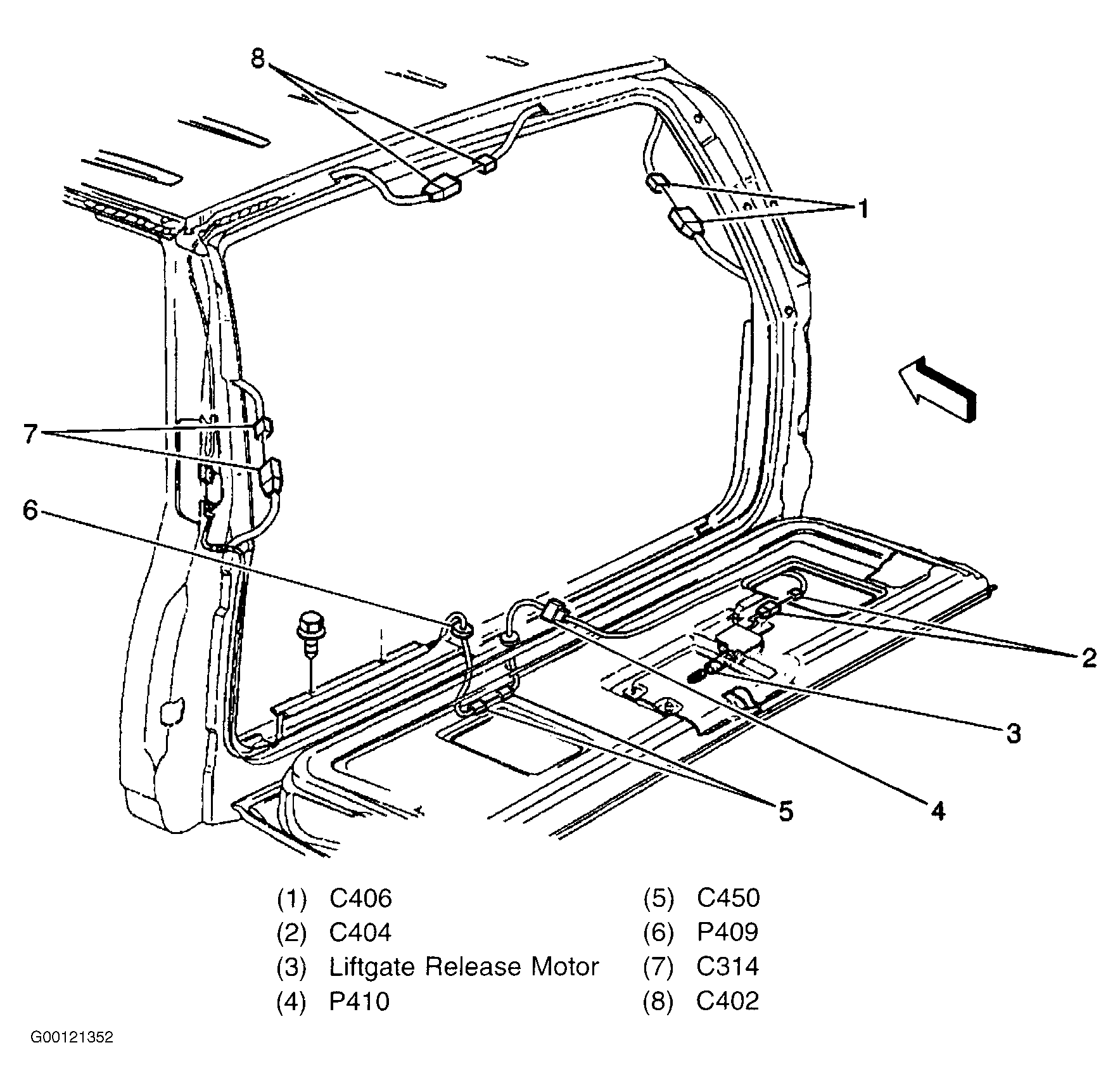

Fig 18: Locating Liftgate Release Motor
G00121352Courtesy of GENERAL MOTORS CORP.

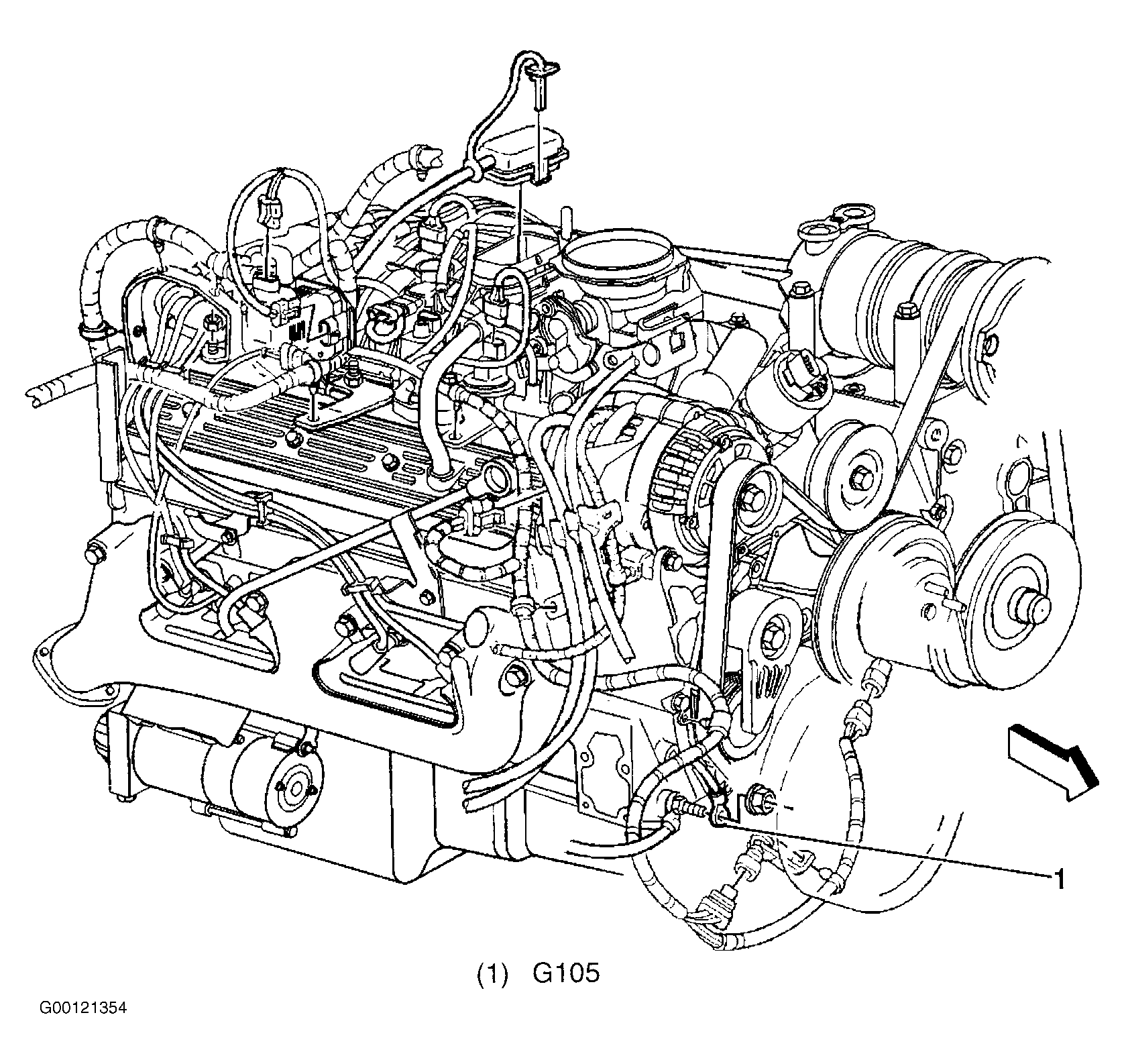

Fig 19: Locating Ground G105 (Gas)
G00121354Courtesy of GENERAL MOTORS CORP.

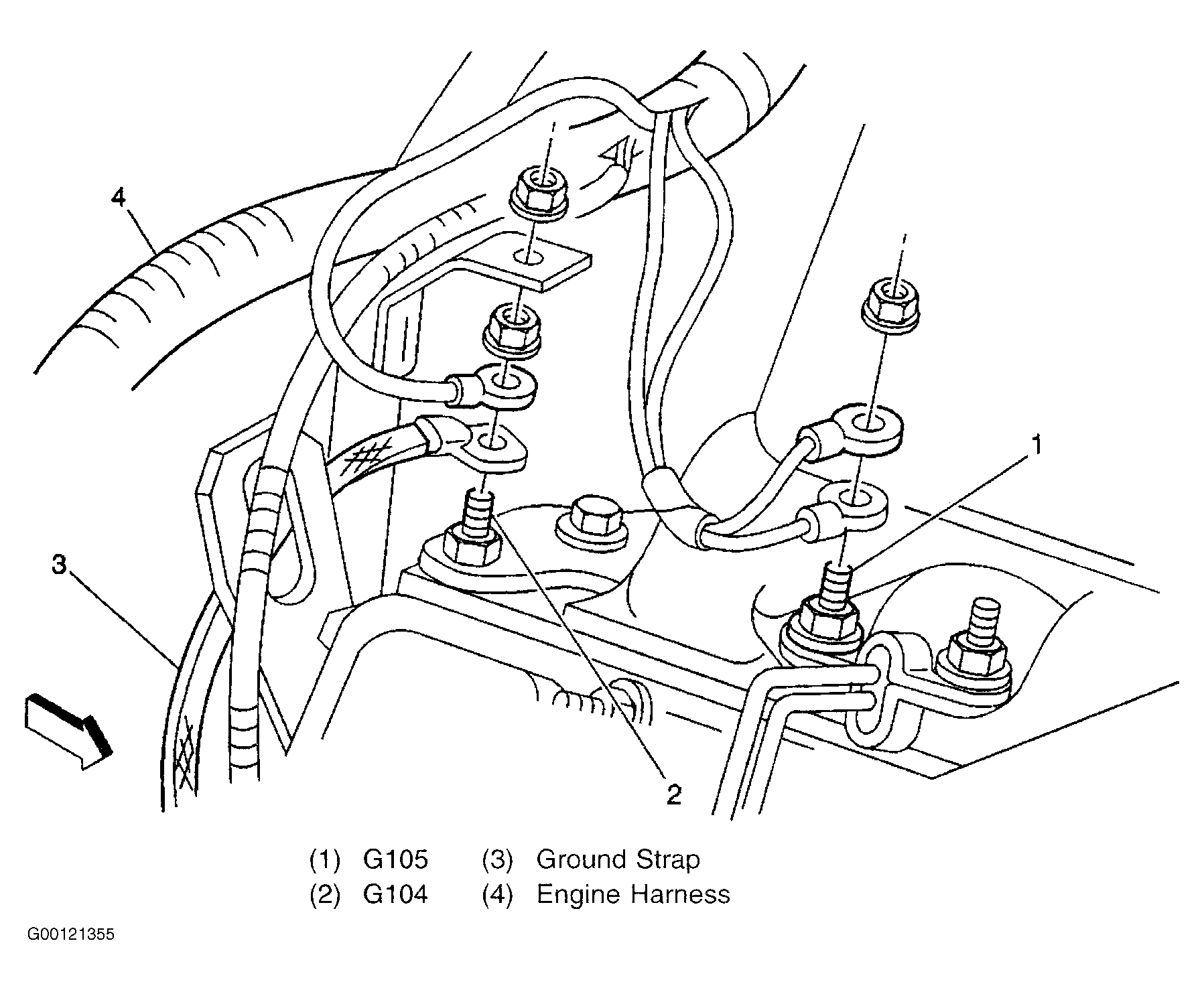

Fig 20: Locating Ground G105 (Diesel)
G00121355Courtesy of GENERAL MOTORS CORP.

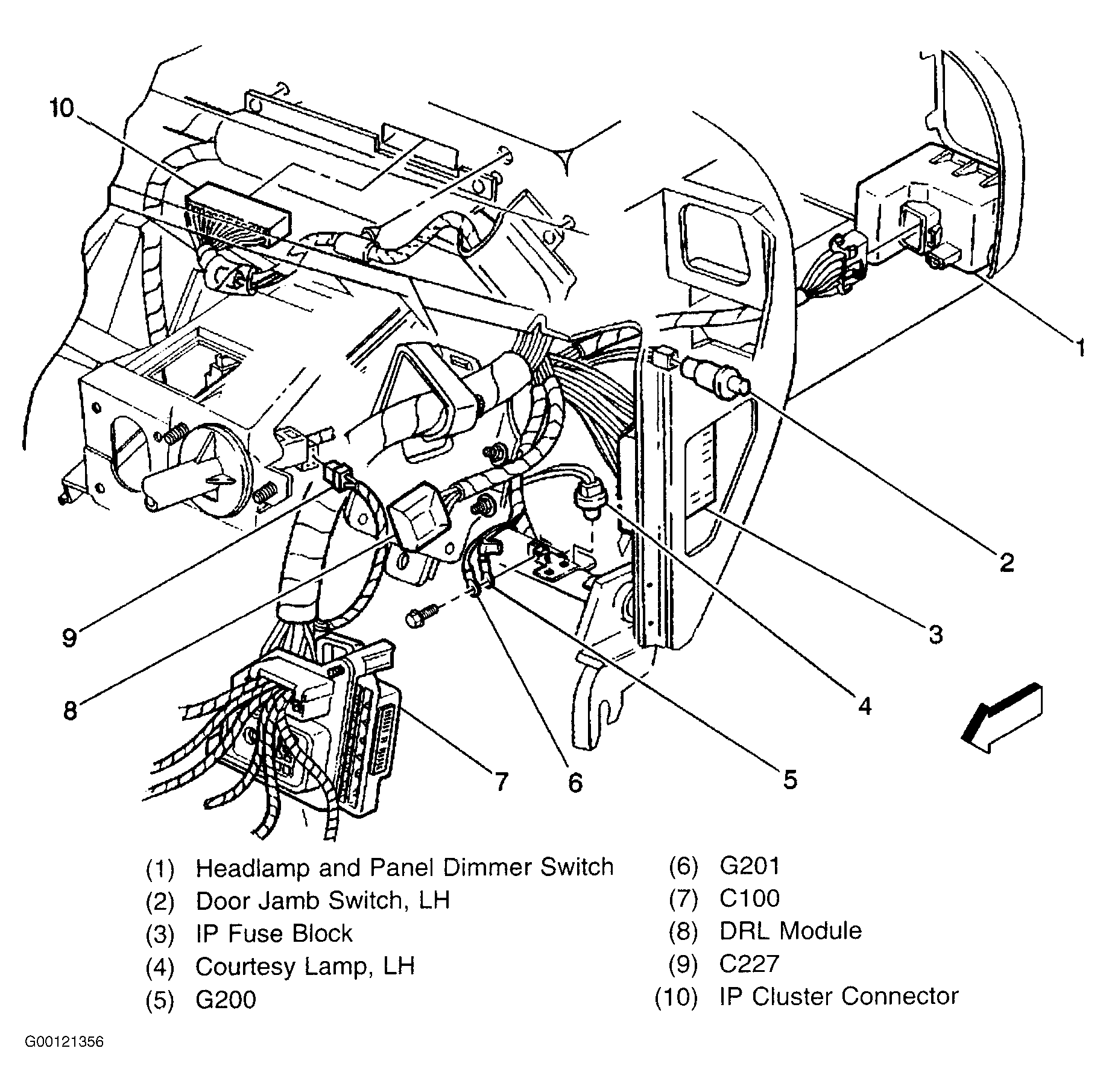

Fig 21: Identifying Instrument Panel Harness
G00121356Courtesy of GENERAL MOTORS CORP.

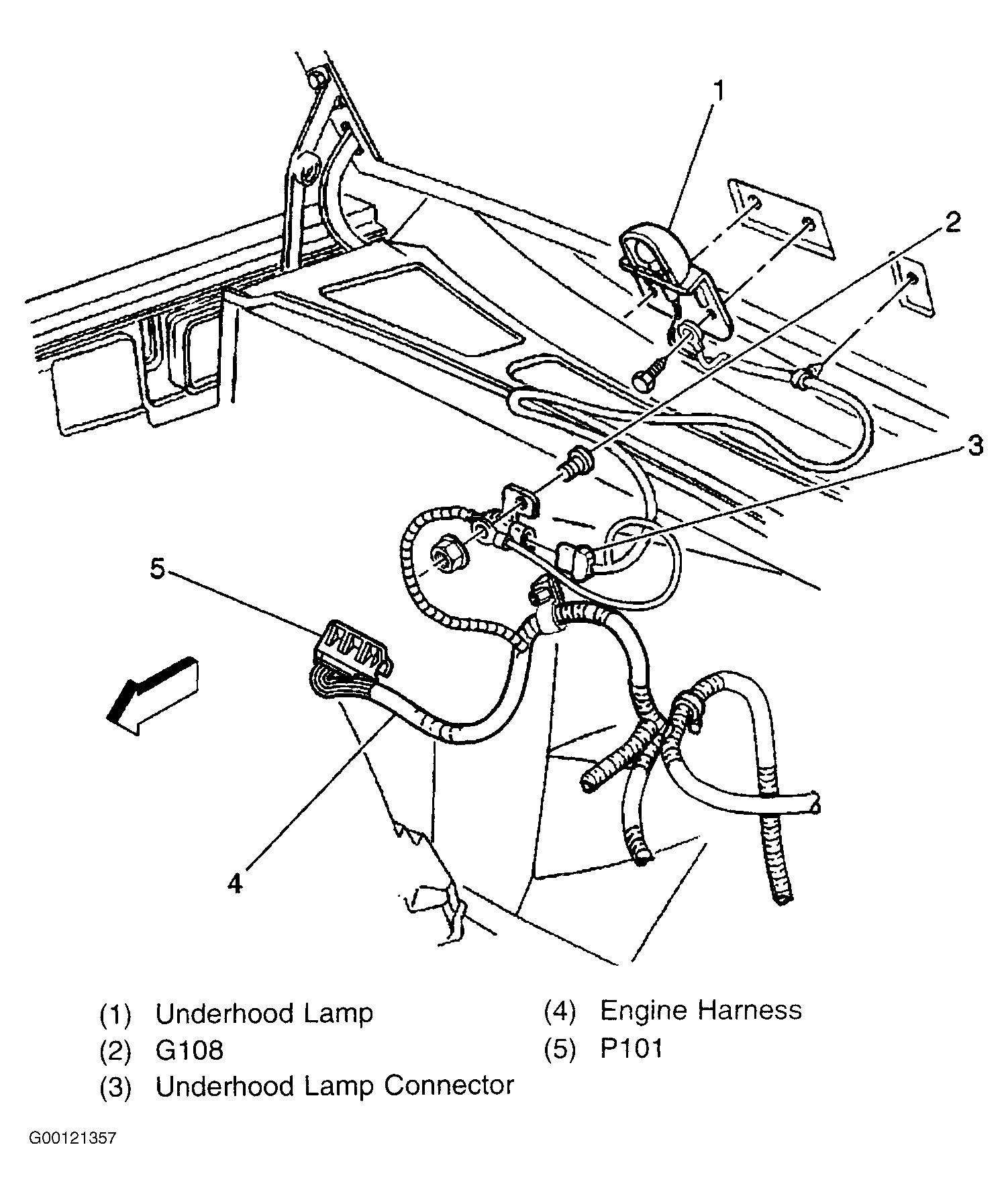

Fig 22: Identifying Underhood Wiring
G00121357Courtesy of GENERAL MOTORS CORP.
